Практическая работа №32

« Изучение устройства и взаимодействия деталей тормозных механизмов»

Цель: анализировать особенности устройства и работы тормозных механизмов.

Ход работы.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля.

3.1)На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

Схема тормозной системы

1 трубопровод контура «левый передний-правый задний тормозные механизмы»

2 сигнальное устройство

3 трубопровод контура «правый передний - левый задний тормозные механизмы»

4 бачок главного тормозного цилиндра

5 главный тормозной цилиндр

6 вакуумный усилитель тормозов

7 педаль тормоза

8 регулятор давления

9 трос стояночного тормоза

10 тормозной механизм заднего колеса

11 регулировочный наконечник стояночного тормоза

12 рычаг привода стояночного тормоза

13 тормозной механизм переднего колеса

В зависмости от конструкции фрикционной части различают:

барабанные тормозные механизмы;

дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части – тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижнах колодок, установленных внутри суппорта с обеих сторон.

Схема дискового тормозного механизма

1 колесная шпилька

2 направляющий палец

3 смотровое отверстие

4 суппорт

5 клапан

6 рабочий цилиндр

7 тормозной шланг

8 тормозная колодка

9 вентиляционное отверстие

10 тормозной диск

11 ступица колеса

12 грязезащитный колпачок

3.2) Рабочая тормозная система состоит из колесных тормозных механизмов и пневмогидравлического привода. Тормозной механизм барабанный, с внутренними колодками и с гидравлическими цилиндрами. Каждый тормоз имеет два гидравлических цилиндра, приводящих в действие тормозные колодки. Конструктивно гидравлические цилиндры выполнены в одном корпусе. Тормоза взаимозаменяемые для всех колес. Пневмогидравлический привод тормозов состоит из последовательно соединенных одного пневматического и двух гидравлических контуров. Пневматический привод является командной частью, гидравлический привод — исполнительной частью пневмогидравлического привода. Первый гидравлический контур приводит в действие тормоза' переднего и среднего мостов, второй — тормоза заднего моста. Пневмогидравлический привод позволяет реализовать в тормозных системах достоинства как гидравлического, так и пневматического приводов. Основными достоинствами гидравлического привода являются: малые габариты и масса вследствие высоких рабочих давлений; небольшое время срабатывания из-за несжимаемости жидкости; одновременное торможение всех колес независимо от величин зазоров между тормозными колодками и барабанами; высокий коэффициент полезного действия, так как потери энергии связаны в основном с перемещением маловязкой жидкости из одного объема в другой. Основным недостатком гидравлического привода является применение мускульной энергии водителя для приведения в действие тормозов. Для машин со средней и тяжелой массой использование гидравлического привода без усилительных устройств не представляется возможным. В пневматическом приводе для приведения в действие тормозов используется не мускульная энергия водителя, а энергия предварительно сжатого воздуха, что позволяет получить практически любые тормозные силы, необходимые для торможения машины, при небольших усилиях на тормозную педаль.

Ответы на контрольные вопросы:

1)Основное отличие дисковых тормозных механизмв от барабанных состоит в том,что у дисковых тормозных механизмов пара трения колодки и диск открытая и охлаждаемая встречным потоком воздуха

К олесные тормозные механизмы обеспечивают служебное и экстренное торможение, а также удержание на месте неподвижного автомобиля. Применяемые колесные тормозные механизмы различных категорий автотранспортных средств бывают двух типов конструкции: барабанные и дисковые. В настоящее время на преобладающем большинстве легковых автомобилей используются дисковые тормозные механизмы на передних колесах и барабанные колодочные – на задних. На грузовых автомобилях и автобусах, как правило, устанавливают барабанные колодочные тормоза, обладающие эффектом самоусиления и конструктивно совместимые с пневматическим приводом.

Все большее распространение на автомобилях (в том числе грузовых) получают дисковые тормозные механизмы. Это обусловлено, в первую очередь, их высокой эксплуатационной стабильностью. В этих тормозных механизмах обеспечивается незначительное падение эффективности торможения при нагреве тормоза или попадании воды на поверхности трения. Кроме того, у них меньше время срабатывания, меньше масса и лучше охлаждение (открытая конструкция, вентилируемые диски) по сравнению с барабанными тормозными механизмами. Однако из-за меньшей площади фрикционных накладок дискового тормоза давление на них больше в 3–4 раза, механизм открыт для попадания пыли и грязи. Поэтому интенсивность износа накладок дискового тормозного механизма больше, чем у барабанного. При этом частицы износа выбрасываются беспрепятственно при движении в атмосферу.

Дисковые тормоза

1 Тормозной диск;

2 направляющая колодок;

3 Суппорт;

4 тормозные колодки;

5 цилиндр;

6 поршень;

7 сигнализатор износа колодок;

8 уплотнительное кольцо;

9 защитный чехол направляющего пальца;

10 Направляющий палец;

11 защитный кожух.

В барабанном тормозе основная часть частиц износа остается внутри барабана, закрытого тормозным щитом. Через вентиляционные отверстия барабана в воздух попадает на 10% общей массы продуктов трения. Оборудование автомобиля антиблокировочной системой приводит к тому, что в случае экстренных торможений колеса не блокируются и относительное перемещение тормозных колодок и диска (барабана) сохраняется в течение всего процесса торможения. Это обуславливает увеличение пути трения фрикционных элементов тормоза, а значит, и интенсивности их изнашивания. По результатам исследований автоматизация процесса экстренного торможения способствует снижению ресурса элементов тормозной системы, в том числе тормозных колодок, барабанов и дисков по критерию изнашивания на 10–30%.

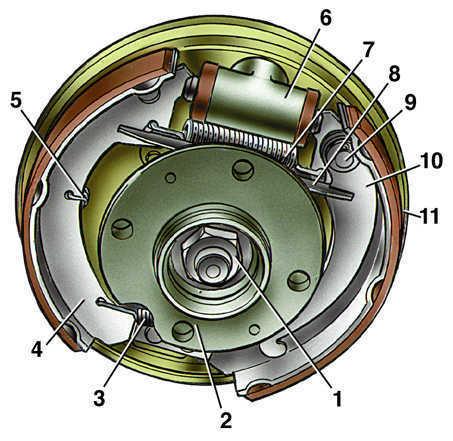

Барабанные тормоза

1 гайка крепления ступицы;

2 Ступица колеса;

3 нижняя стяжная пружина колодок;

4 Тормозная колодка;

5 направляющая пружина;

6 колесный цилиндр;

7 верхняя стяжная пружина;

8 разжимная планка;

9 палец рычага привода стояночного тормоза;

10 Рычаг привода стояночного тормоза;

11 щит тормозного механизма.

К настоящему времени открытые дисковые тормозные механизмы полностью вытеснили барабанные на передних колесах легковых автомобилей и продолжают успешно вытеснять их на задних. С ростом динамических свойств автомобилей тормоза со сплошным диском постепенно заменяются тормозами с вентилируемым диском. Полной замене барабанных тормозов пока препятствуют в основном экономические факторы. Попытки создания концепций альтернативных дисковому тормозу пока не дали положительных результатов. Достаточно очевидно, что основной причиной смены концепций тормозов является дальнейшее повышение цикличности их работы. Рост цикличности торможений в свою очередь требует повышения энергорассеивающей способности тормоза, которая обеспечивается путем резкого увеличения, фактически удвоения, площади поверхности трения, являющейся одновременно и площадью охлаждения ротора.

2) Тормозные колодки – важный элемент тормозной системы.

Именно от них зависит эффективность работы тормозов. Хорошие, правильные колодки будут не только долго и надежно выполнять свои функции, но и сохранят тормозной диск или барабан целым и невредимым долгие годы. Наоборот, плохие, некачественные колодки могут испортить тормозной диск, проделав в нем глубокие канавы, и т. д.

Тормозные колодки

Тормозные колодки бывают разными. Причем речь идет не о конструкции и дизайне, а в первую очередь о материале фрикционных накладок, которые собственно и осуществляют торможение. Фрикционных смесей на сегодня существует превеликое множество. У каждой фирмы своя рецептура и свои ингредиенты. В состав смеси могут входить 15 и более различных компонентов. Их пропорции четко выдержаны. Любое изменение доли того или иного компонента может существенно изменить свойства будущих тормозных накладок, вплоть до их полной неработоспособности. Основа фрикционной смеси – армирующий компонент. Именно от него зависит прочность, термостойкость и стабильность тормозных свойств изделия. В последние годы сложились устойчивые виды фрикционных изделий, получивших свое название, именно основываясь на их армирующем компоненте. Выделяются асбестовые, безасбестовые и органические (на основе органических волокон) компоненты. Первые, как видно из названия, в качестве армирующего элемента используют асбест. Вредность этого материала для человека уже стала притчей во языцех. Во многих руководствах по ремонту и обслуживанию автомобилей говорится, что менять асбестосодержащие тормозные колодки и даже снимать колеса (если у вас такие тормоза) необходимо предельно осторожно, заблаговременно позаботившись о защите органов дыхания и зрения. Безасбестовые представляют собой фрикционный материал, в котором роль армирующего компонента выполняют иные составляющие. Это может быть стальная вата, медная, латунная стружка, различные полимерные композиции и т. д. В бюджетных колодках производители используют смесь органических и неорганических волокон, балансируя между коэффициентом трения, изностойкостью и конечной ценой колодки. Если речь идет о дорогих колодках, хотя и предназначенных для дорожных автомобилей, то производители могут включать гранулы мягких металлов и искусственного графита, кевларовых и карбоновых волокон, таким образом увеличивая термостабильность фрикционного материала. Самые современные на данный момент фрикционные материалы выполняют на основе органических волокон. У таких колодок наилучшие тормозные свойства. Недаром именно они устанавливаются на современные болиды Формула-1, где нагрузки на тормоза (по меркам городских автомобилей) просто запредельные. Ведь им приходится за считанные секунды или даже доли секунды снижать скорость машины с 300 до 60 км/ч. К сожалению, как и любых высокотехнологичных и наукоемких изделий, стоимость таких колодок доступна лишь таким «денежным» видам автоспорта. И еще раз вспомним о тепле. Колодки также должны охлаждаться, но, в отличие от дисков, они как раз д олжны не пропускать тепло через себя. Нагреваясь, сами, они обязательно начнут греть рабочие тормозные цилиндры, а они, в свою очередь, тормозную жидкость, и если она закипит, тормоза перестанут работать, со всеми вытекающими последствиями. Вот почему столь важно обеспечить тепловой барьер между фрикционными накладками и металлической основой тормозной колодки.

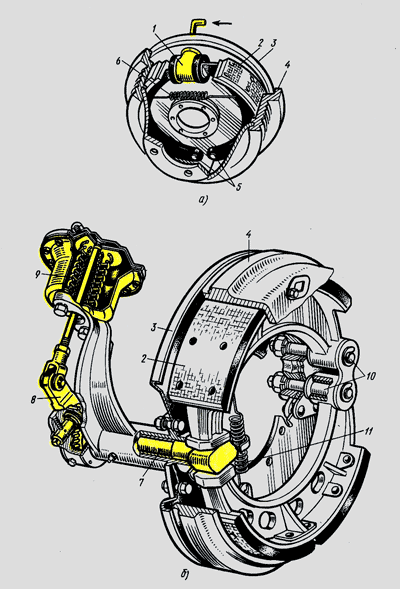

3) Барабанный тормозной механизм с гидравлическим приводом (рис. а) состоит из двух колодок 2 с фрикционными накладками, установленных на опорном диске 3. Нижние концы колодок закреплены шарнирно на опорах 5, а верхние упираются через стальные сухари в поршни разжимного колесного цилиндра 1. Стяжная пружина 6 прижимает колодки к поршням цилиндра 1, обеспечивая зазор между колодками и тормозным барабаном 4 в нерабочем положении тормоза. При поступлении жидкости из привода в колесный цилиндр 1 его поршни расходятся и раздвигают колодки до соприкосновения с тормозным барабаном, который вращается вместе со ступицей колеса. Возникающая сила трения колодок о барабан вызывает затормаживание колеса. После прекращения давления жидкости на поршни колесного цилиндра стяжная пружина 11 возвращает колодки в исходное положение и торможение прекращается.

Рассмотренная конструкция барабанного тормоза способствует неравномерному износу передней и задней по ходу движения колодок. Это происходит в результате того, что при движении вперед в момент торможения передняя колодка работает против вращения колеса и прижимается к барабану с большей силой, чем задняя. Поэтому, чтобы уравнять износ передней и задней колодок, длину передней накладки делают больше, чем задней, или рекомендуют менять местами колодки через определенный срок.

В другой конструкции барабанного механизма опоры колодок располагают на противоположных сторонах тормозного диска и привод каждой колодки выполняют от отдельного гидроцилиндра. Этим достигается больший тормозной момент и равномерность изнашивания колодок на каждом колесе, оборудованном по такой схеме.

Б арабанный тормозной механизм с пневматическим приводом (рис. б) отличается от механизма с гидравлическим приводом конструкцией разжимного устройства колодок. В нем используется для разведения колодок разжимный кулак 7, приводимый в движение рычагом 8, посаженным на ось разжимного кулака. Рычаг отклоняется усилием, возникающем в пневматической тормозной камере 9, которая работает от давления сжатого воздуха. Возврат колодок в исходное положение при оттормаживании происходит под действием стяжной пружины 11. Нижние концы колодок закреплены на эксцентриковых пальцах 10, которые обеспечивают регулировку зазора между нижними частями колодок и барабаном. Верхние части колодок подводятся к барабану при регулировке зазора с помощью червячного механизма.

4) На современных автомобилях в целях обеспечения безопасности движения устанавливают несколько тормозных систем, выполняющих различное назначение. По этому признаку тормозные системы подразделяют на:

рабочую,

запасную,

с тояночную,

вспомогательную.

Рабочая тормозная система используется во всех режимах движения автомобиля для снижения его скорости до полной остановки. Она приводится в действие усилием ноги водителя, прилагаемым к педали ножного тормоза. Эффективность действия рабочей тормозной системы самая большая по сравнению с другими типами тормозных систем.

Запасная тормозная система предназначена для остановки автомобиля в случае отказа рабочей тормозной системы. Она оказывает меньшее тормозящее действие на автомобиль, чем рабочая система. Функции запасной системы может выполнять чаще всего исправная часть рабочей тормозной системы или полностью стояночная система.

Стояночная тормозная система служит для удерживания остановленного автомобиля на месте, чтобы исключить его самопроизвольное трогание (например, на уклоне).

Управляется стояночная тормозная система рукой водителя через рычаг ручного тормоза.

Вспомогательная тормозная система используется в виде тормоза-замедлителя на автомобилях большой грузоподъемности (МАЗ, КрАЗ, КамАЗ) с целью снижения нагрузки при длительном торможении на рабочую тормозную систему, например на длинном спуске в горной или холмистой местности.
