Порядок выполнения работы
Включение нагревательных элементов, расположенных внутри дома, осуществляется с помощью выключателя «Сеть» и тумблеров «Нагрев 1» и «Нагрев 2».
Перед началом работы с установкой необходимо выбрать режим работы системы измерения температуры. Эта операция осуществляется путем запуска программы «ADAM Utility» из главного меню (Пуск; Все программы; Advantech Automation; ADAM; ADAM – 4000-5000 Utility). При этом открывается следующее окно (рис. 1):
Рисунок 1
Выделив пиктограмму СОМ1 (рис. 1), кликнуть икону с изображением бинокля. При этом откроется окно “Search Installed Modules” (рис. 2):
Рисунок 2

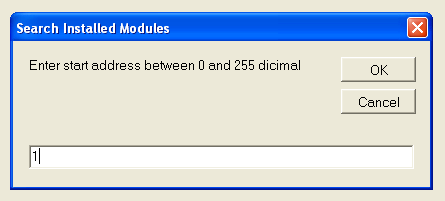

В открывшейся строке задать число 1 – номер СОМ порта, к которому подключено устройство ADAM (рис. 3):
Рисунок 3

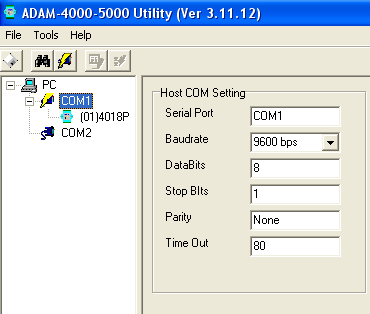

При нажатии ОК программа начнет сканирование системы и обнаружит присоединенное к СОМ порту устройство, отобразив его название “(01)4018Р” в соответствующем окне (рис. 4):.
Рисунок 4
Остановить сканирование, нажав клавишу Stop scan.

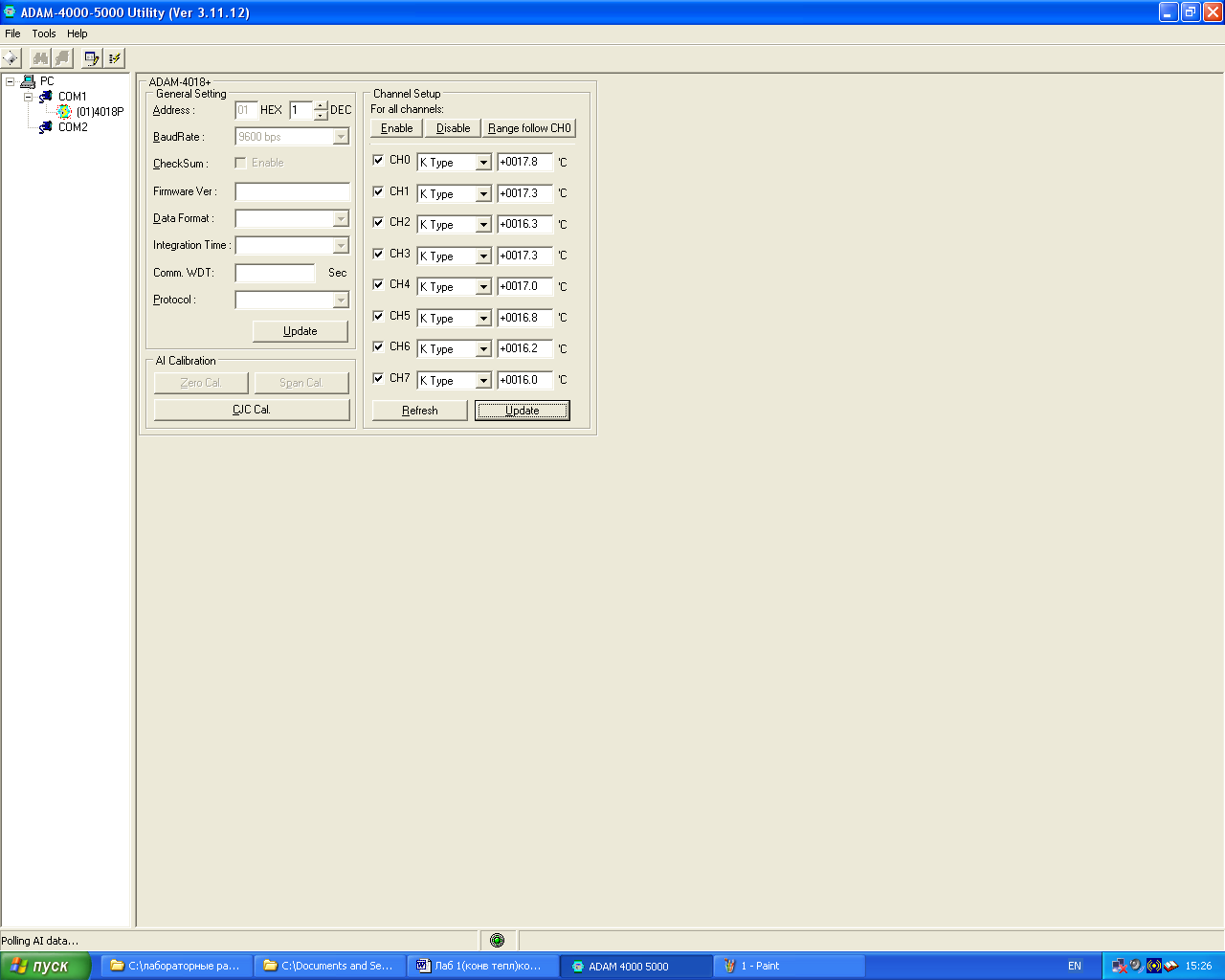

Клик по надписи “(01) 4018Р” приведет к открытию окна с указанием типов и текущих показаний термопар, подключенных к восьми каналам устройства АDAM (рис. 5):.
Рисунок 5
В доме установлено 8 хромель-алюмелевых термопар, именуемых программой К-Type термопарами. “Зная” тип термопары, программа будет автоматически пересчитывать измеряемую термоЭДС в температуру. При необходимости тип термопары может быть изменен (после чего следует нажать клавишу Update).
ВНИМАНИЕ! Для корректной работы программ измерения необходимо закрыть программу “ADAM Utility”.

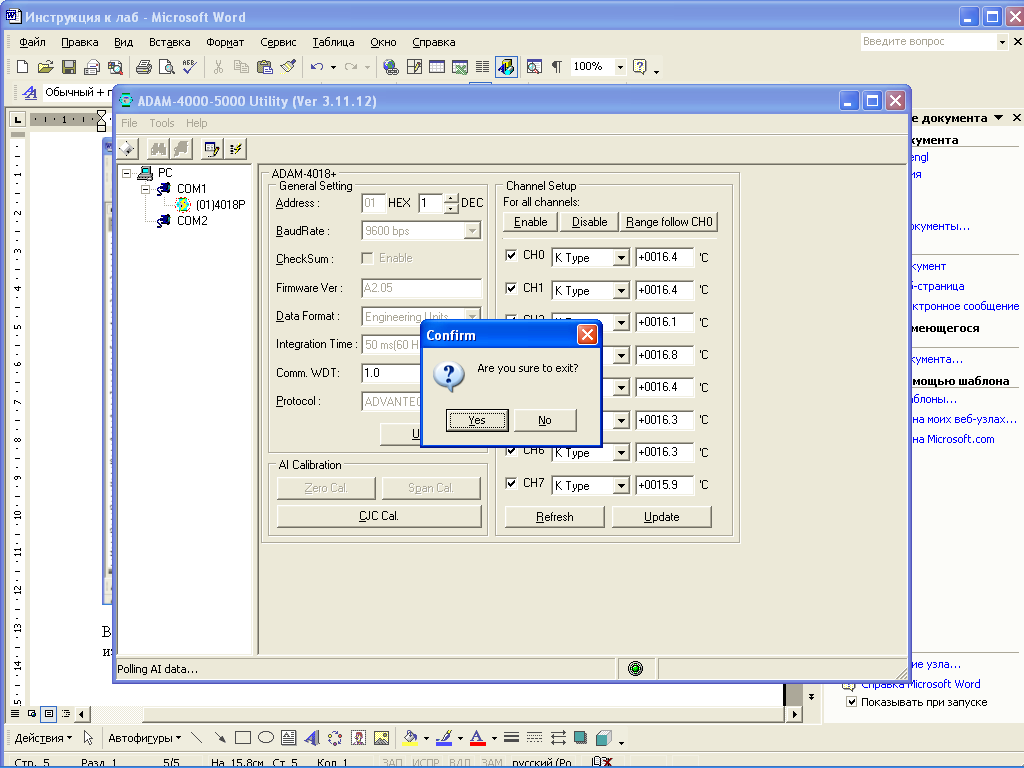

Перед операцией закрытия окна появляется окошко с запросом о согласии с выходом из этой программы (рис. 6). Нажмите клавишу Yes.
Рисунок 6
Для проведения измерений необходимо запустить две программы, одна из которых управляет расположенными внутри дома нагревателями (С:/Лабораторные работы/управление нагревом/Uprav domikom), а другая собирает информацию с датчиков температуры (С:/Лабораторные работы/домик без управления/STRTGY 2).

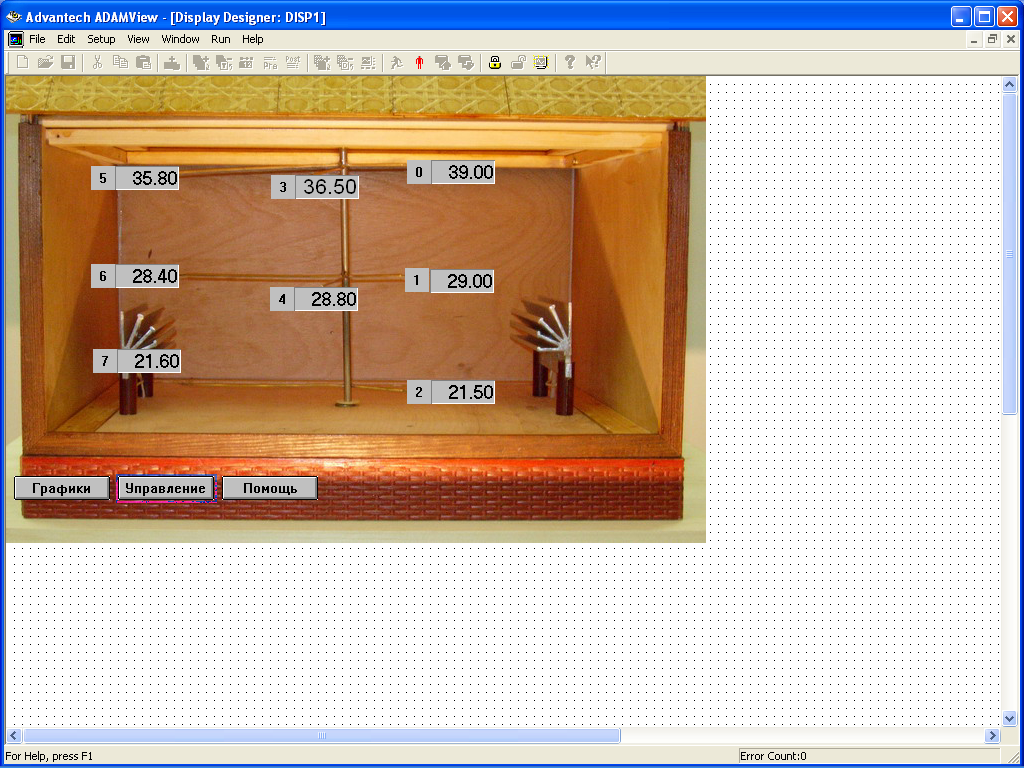

При запуске программы STRTGY 2 открывается окно DISP1, в котором указаны места расположения термопар и их номера (рис. 7):
Рисунок 7
При активизации иконки с бегущим человеком программа начинает работу, снимая показания всех восьми термопар через каждые 5 секунд. В процессе работы программы результаты каждого последнего измерения отображаются в окне DISP1 (рис. 8):
Рисунок 8

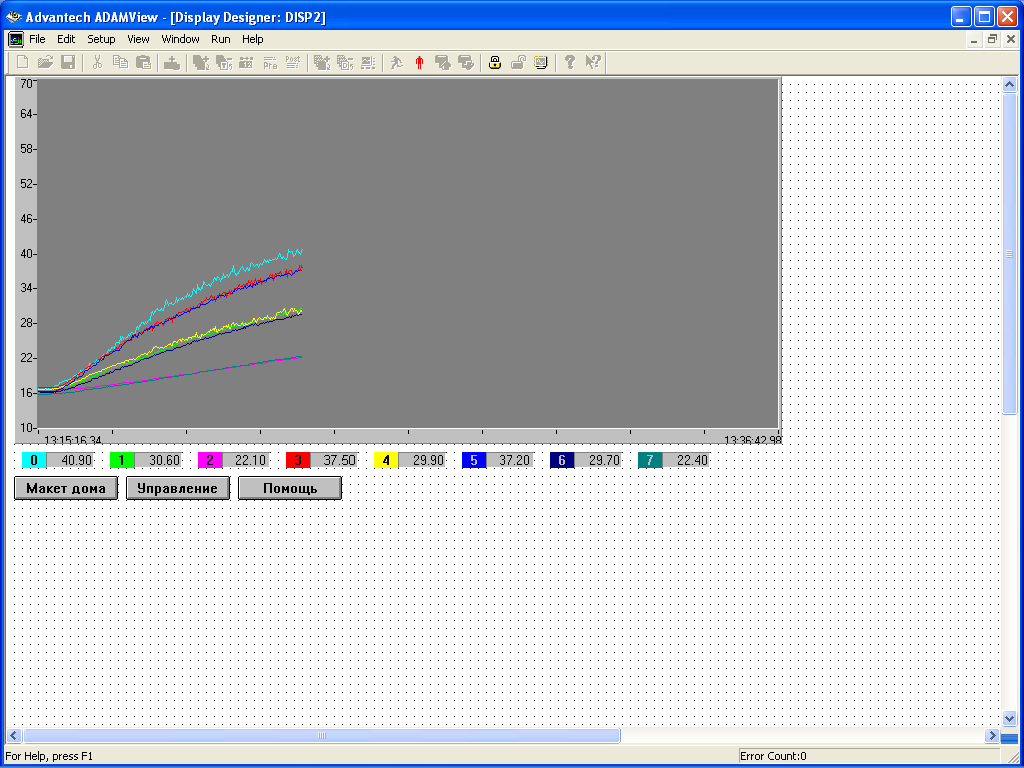

В окне (Window) DISP2 зависимости температуры от времени отображаются в виде восьми графиков вида Т=f(τ) (рис. 9):
Рисунок 9
По окончании работы программы результаты измерения температуры автоматически сохраняются в файл “experiment.log”.
Для задания температурного режима в доме запустите программу С:/Лабораторные работы/управление нагревом/Uprav domikom. Откроется окно, в котором устанавливаются режимы работы нагревательных элементов. В поле «Рнагр» введите значение от 5 до 50 и нажмите кнопку «Загрузка», после чего включатся расположенные внутри дома нагревательные элементы. Соответствие между значением, задаваемым в поле «Рнагр», и напряжением на нагревательном элементе может быть установлено из рисунка 10. Зная сопротивление одного нагревателя (25 Ом), можно рассчитать тепловую мощность, выделяемую внутри дома.
Для отключения нагрева необходимо остановить программу (активизировать иконку со стоящим (красного цвета) человеком).
Закрыть все окна и выйти из программы.
Контрольные вопросы
Чем определяется теплоустойчивость ограждающей конструкции?
Чем обусловлен определенный порядок расположения слоев в ограждении (стенке)?
Что называется термическим сопротивлением стенки?
Каков физический смысл критериев Померанцева и Био?
Какими способами можно уменьшить величину тепловых потерь через ограждающие конструкции?
Литература
Исаченко В.П., Осипова В.А., Сукомел А.С. Теплопередача. М., Энергоиздат, 1981.
А.В. Лыков. Теоретические основы строительной теплофизики. Мн., 1961.
В.М. Ильинский. Строительная теплофизика. М., Высшая школа, 1974.
Лыков А.В. Теория теплопроводности. М., Наука, 1968.
Михеев М.А., Михеева И.М. Основы теплопередачи. М., Энергия, 1973.
В.Н. Богословский. Строительная теплофизика. М., Высшая школа, 1970.
