Датчик плотности дп-1

Измерение плотности осуществляется с подливом конденсата в две измерительные полости, в которых установлены пьезометрические трубки. Полости погружаются в открытую емкость, в которой измеряется плотность, на различную глубину (рис. 12). При продувке воздуха через пьезометрические трубки давления в них P1 и Р2, соответствующие h1 и h2, пропорциональны уровням в измерительных полостях Н1 и H2. Выходной сигнал датчика пневматический или электрический. Для работы прибора необходимы сухой очищенный воздух давлением 1,4 кгс/см2 и горячий конденсат (с температурой, большей чем температура контролируемой среды) давлением 1,5 кгс/см². Расход воздуха 7 л/мин (при наличии электропреобразователи — 4 л/мин); расход конденсата 0,2 л/мин. Уровень в емкости может меняться на ± 0,5 м. Диапазон измерения плотности зависит от разности глубины погружения измерительных полостей, соответственно устанавливаются и разные перепады давлений в пьезотрубках. По требованию поставляются пьезотрубки с максимальной длиной 1, 2, 3, 4, 5 м.

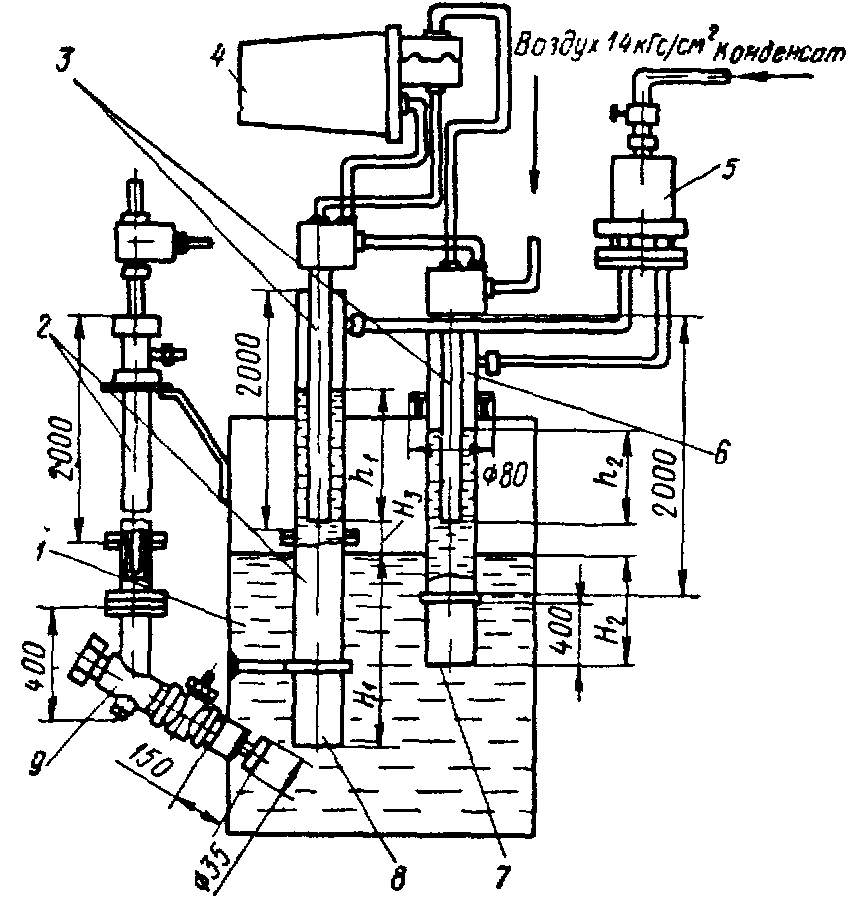

1 - емкость; 2 - измерительная полость. 3 - пьезотрубка; 4 - дифманометр; 5 - водораспределитель; 6 - верхний патрубок 2 м; 7 - нижний патрубок 0.4 м; 8 - патрубок переменной длины; 9 -чувствительный элемент для наруж­ной установки датчика.

Рис. 12. Датчик плотности ДП-1

В комплект поставки датчика, прведенного на рис. 12 входят преобразователь 901-17СП или 901-ОЗСП с выходным унифицированным пневматическим сигналом 0,2—1 кгс/см² на диапазоны измерения 0—63; 0—100; 0—250, 0—400; 0—630 мм вод. ст.; дифманометр с электрическим выходным сигналом по дифференциально-трансформаторной схеме на пределы измерения 0—160; 0—250; 0—400; 0—630 мм вод. ст. Ток вторичного прибора согласовывается с изготовителем.

Чувствительный элемент 9 имеет крепление для наружной установки на боковой стенке емкости 1. Узел водораспределителя и преобразователь устанавливаются в непосредственной близости от места отбора. Пьезотрубки должны монтироваться рядом вдали от заборных патрубков насосов. Если в емкости имеется мешалка, нижний патрубок должен быть приварен к экрану.

Изготовитель: СКВ ВНИКИ «Цветметавтоматика», Москва.

Радиоизотопные плотномеры

При прохождении через анализируемую среду ионизирующих излучений интенсивность их изменяется. Ослабление излучений связано функционально с плотностью среды. Наиболее распространены плотномеры, использующие γ-излучения (рис. 13). В таком приборе излучение от источника (Co, Cs) проходит через слой жидкости в сосуде и попадает в приемник излучения. Сигнал приемника, являющийся функцией измеряемой плотности, усиливается в электронном усилителе и подается в электронный преобразователь, куда поступает также сигнал, формируемый излучением дополнительного радиоизотопного источника, проходящим через поглощающий металлический клин и дополнительный приемник. В преобразователе вырабатывается сигнал, который функционально связан с разностью поступающих в него сигналов и управляет реверсивным электродвигателем, перемещающим клин до уравнивания входных сигналов (от основного и дополнительного источников излучения). Равновесное перемещение клина связано индукционной передачей с вторичным прибором. Величина перемещения клина пропорциональна изменению плотности жидкости.

Рис. 13.

Радиоизотопные плотномеры позволяют бесконтактно контролировать и регулировать плотность агрессивных, сильновязких, горячих и находящихся под большим давлением жидкостей, сгущенного молока, сахарных сиропов и др. Эти приборы используют также для определения плотности твердых тел и иногда газов.
