2.2Пламя газовой горелки.

Пламя горючих газов, сжигаемых в специальных горелках в смеси с технически чистым кислородом, широко применяют в сварочной технике. В зависимости от рода горючего газа получается различная максимальная температура пламени (табл.2.1).

Таблица 2.1

Горючий газ	Томах С	Применение
Ацетилен С2Н2	3100…3200	Основной газ для сварки и резки сталей.
Метан СН4	2000	Заменители ацетилена.
Водород Н2	2100	Применяются для сварки металлов с температурой плавления 1000оС и для резки сталей
Природный газ	2000
Пары бензина и керосина	2400…2600

В соответствии с известным законом теплообмена (закон Ньютона) плотность теплового потока

,

где: - температура источника, т.е. газового пламени;

- температура поверхности нагреваемого металла (последняя, как правило, выше температуры плавления металла);

- общий коэффициент теплообмена, составляющий для рассматриваемого случая около 0,1 Вт/см², т.е. на два порядка выше.

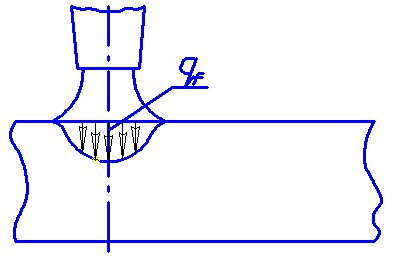

Рис. 2.1. Схема ввода тепла в изделие от газовой горелки.

Газовое пламя применяют в трех случаях, когда в высокой тепловой мощности необходимости нет (сварка тонких стальных листов, сварка металла с невысокой температурой плавления и др.). При этом в качестве горючего газа используют главным образом ацетилен, обеспечивающий температуру 3100…3200^оС. Остальные газы применяются для сварки редко и считаются заменителями ацетилена.

2.3Электрическая дуга.

Электрическая дуга, являясь одним из основных источников тепла при сварке плавлением, представляет собой вид электрического разряда в газах. Для дуги, используемой при сварке характерны очень высокие температуры газа (от 6000^оС и больше), сравнительно большие токи 10…1000 А и относительно невысокие напряжения 20…40 В. Электрические дуги очень разнообразны в зависимости от рода тока, применяемых материалов и других условий.

Рассмотрим дугу постоянного тока прямой полярности (рис.2.2). Последнее означает, что отрицательный полюс источника питания присоединяется к электроду, т.е. электрод является катодом, а положительный – к изделию, который становиться анодом.

Процессы и явления в такой дуге многогранны и сложны. Рассмотрим лишь те характеристики, которые имеют решающее значение для сварки.

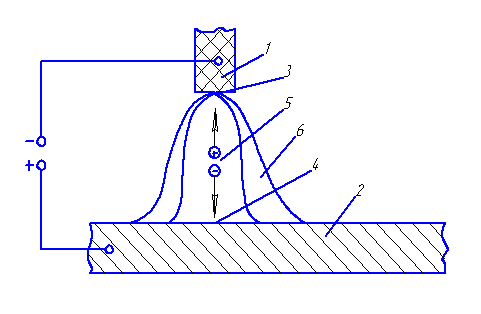

Рис. 2.2. Строение сварочной дуги (прямой полярности).

В сварочной дуге принято выделять следующие элементы:

1- электрод (в данном случае катод);

2- изделие (в данном случае анод);

3- катодная область или катодное пятно;

4- анодная область или анодное пятно;

5- столб дуги;

6- пламя или ореол дуги.

Толщина катодной и анодной областей очень мала, составляет 10^-3…10^-5 см, поэтому их часто называют катодным и анодным пятном.

Для катодной области в стандартном режиме характерно два процесса:

а) эмиссия электронов, которая сопровождается потерей энергии, характеризуемой работой выхода электрона ,

где: - заряд электрона, - потенциал выхода.

Таким образом, благодаря эмиссии электронов катод теряет энергию и охлаждается. В зависимости от материала электрода, потери энергии различны, так как различна величина (см. табл. 2.2).

Таблица 2.2

Материал электрода	Калий	Железо	Вольфрам
, эВ	2,0	4,7	4,5

Отсюда следует, что тепловой баланс катода зависит от материала, из которого изготовлен катод;

б) бомбардировка катодного пятна положительными ионами, образующимися в столбе дуги и движущимися под действием приложенного напряжения источника питания к катоду. Благодаря этому поверхность катода сильно разогревается и может достигать температуры кипения материала электрода.

На анодном пятне происходит бомбардировка анода электронами, эмитированными с катода, а также образованными благодаря ионизации в столбе дуги. Вследствие этого анод сильно разогревается.

Следует учесть, что баланс энергии катода и анода не одинаков. Благодаря эмиссии электронов баланс катода меньше, чем анода (без учета химических процессов). Поэтому в случае присоединении к электроду положительного полюса источника питания (обратная полярность) электрод будет разогреваться сильнее.

В стволе дуги происходит тепловая реакция по схеме: нейтральная молекула + энергия = ион + электрон. Процесс ионизации характеризуют работой ионизации в электрон-вольтах или потенциалом ионизации в вольтах, которые различны для различных материалов (см. табл. 2.3).

Таблица 2.3

Материал	Cs	K	Na	Ca	O2	N2	He
, В	3,9	4,3	5,1	6,1	13,6	14,5	24,5

Чем меньше , тем легче происходит ионизация и устойчивее дуга. Для повышения устойчивости дуги в зону сварки вводят легко ионизирующиеся элементы (К, Na, Ca и др.).

Пламя дуги является переходной зоной от столба дуги к атмосфере. Здесь происходят интенсивные обменные процессы (энергетические, химические и др.).

Температура (Т) в различных зонах дуги различна (рис. 2.3,2.4).Так, на изделии она может достигать температуры кипения металла изделия, а на электроде – температуры кипения металла электрода. Температура столба дуги Т_Д зависит от состава газа и давления. Для дуги между стальными электродом и изделием на воздухе при атмосферном давлении Т_СТ=6000^оС. Температура за пределами столба дуги постепенно падает (рис.2.3, участок а-б).

При дуговой сварке тепловая мощность:

(2)

где: U – напряжение дуги, равное 20…40 В;

I – ток дуги, лежащий в пределах 10…500 А.

Эффективный КПД =0,5…0,9 в зависимости от способа сварки. Плотность теплового потока достигает значительной величины.

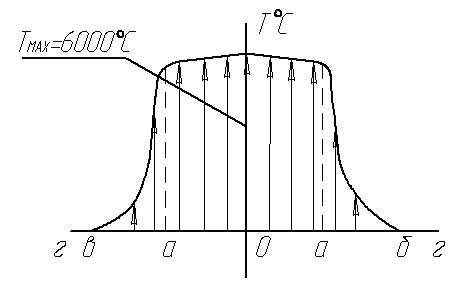

Рис. 2.3. Распределение температуры дуги в радиальном направлении (точки а-а соответствуют границе столба дуги)

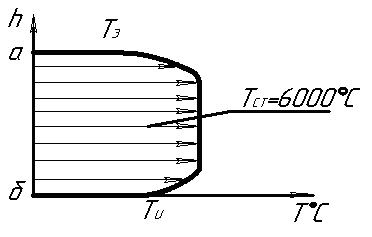

Рис. 2.4. Распределение температуры дуги в осевом направлении (точка а соответствует поверхности электрода, б – поверхности изделия).

В качестве примера укажем, что при электродуговой сварке плавящимся электродом в атмосфере СО₂:

Вт/см²,

т.е. на два порядка выше, чем при газовой сварке. Это объясняется более высокой температурой дуги Т_д и более и более высоким коэффициентом теплообмена .

Благодаря тому, что заряженные частицы движутся к изделию со значительной скоростью, создается некоторый слой глубиной , где выделяется тепло (рис.2.5). В целом создаются хорошие условия теплообмена между столбом дуги и металлом, т.е. значительно больше, чем при нагревании газовым пламенем.

В заключение следует отметить, что электрическая дуга является удобным высокопроизводительным источником нагрева, а электродуговая сварка – самым распространенным способом сварки.

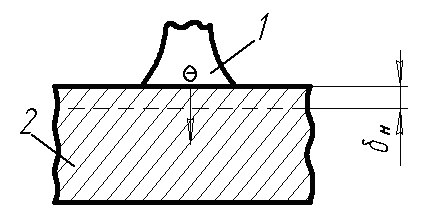

Рис. 2.5. Схема, объясняющая интенсивность теплообмена между столбом дуги 1 и заготовкой 2 ( - глубина проникновения электронов).
