Розрахунок трансформатора

Т рансформатор призначений для живлення ланцюгів керування і сигналізації.

Потужність трансформатора повинна задовольняти наступній умові:

=500+2200+10=2800 Вт,

де - номінальна потужність на первинній обмотці; - потужність обмотки сигналізації; - потужність обмотки керування; - потужність обмотки місцевого освітлення.

Н апруга з обмотки сигналізації знімається на сигнальну лампу, номінальної потужності 100 Вт. У контурі освітлення лампа потужністю 100 Вт. Потужність обмотки керування буде максимальна в момент пуску пускача і роботи проміжних реле =2200 ВА

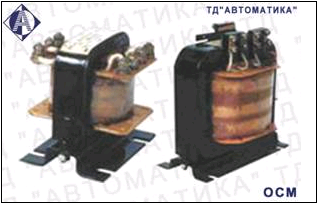

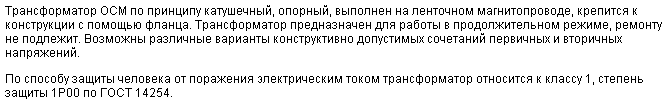

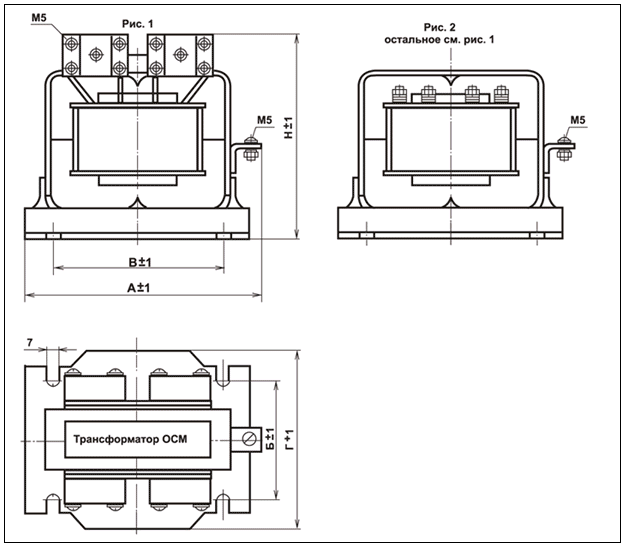

Тобто цій вимозі задовольняє трансформатор ОСМ-3,0 УЗ.

Найменування параметра		Значення
Номінальна потужність, кВА	Трансформатора	3,0
Номінальна напруга обмоток, В	Первинної	380
	Керування	110
	Сигналізації	36
	Освітлення	36
Маса, кг		31,0

Розрахунок елементів автоматики Автоматичний вимикач qf1

Автоматичні вимикачі використовуються для захисту електричних ланцюгів і установок від аварійних режимів роботи і захисту людей від враження електричним струмом.

«Автомат» спрацьовує миттєво при досягненні струму уставки:

І_у=10*I_н.дв=10*35А=350А

Цим вимогам задовольняє автоматичний вимикач з електромагнітним розмикачем

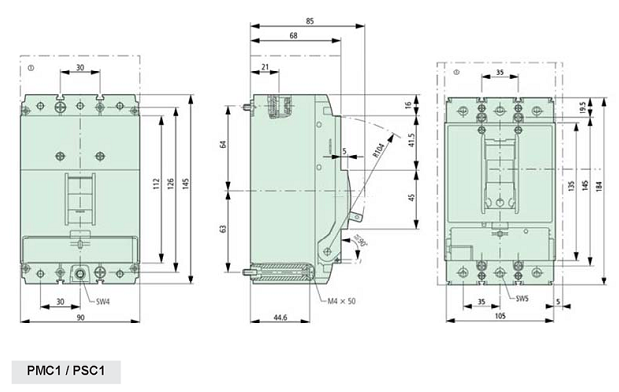

РМС1-32/3.

Найменування	Значення
вимикача, А	32
Діапазон настройки Розчіплювач перенавантаження Іr, А	25-32
Число полюсів	3
Кількість допоміжних контактів: замикаючих розмикаючих	3 3
Граничний струм відключення, кА	25
Розчіплювач мінімальної напруги 24В 50/60Гц	PZ1-UA/24AC

У даній схемі автоматичний вимикач використовується для захисту від неприпустимого зниження напруги, автоматичного відключення силового кола електродвигуна, для оперативних включень і відключень електричних кіл.

2.2.Автоматичний вимикач qf

Автоматичні вимикачі використовуються для захисту електричних ланцюгів і установок від аварійних режимів роботи і захисту людей від враження електричним струмом.

«Автомат» спрацьовує миттєво при досягненні струму уставки:

І_у=10*I_н.дв=171А

Цим вимогам задовольняє автоматичний вимикач з електромагнітним розмикачем АЕ2046М-100 (вибраний з http://www.technokabel.com.ua/UserFiles/emal/AE-20.pdf)

Найменування	Значення
вимикача, А	20
вимикача, В	380
струму розмикачів, А	-
Число полюсів	3
Кількість допоміжних контактів: замикаючих розмикаючих	0 0 0
Граничний струм відключення, А	3000
Час відключення, с	0,03

У даній схемі автоматичний вимикач використовується для захисту від неприпустимого зниження напруги, автоматичного відключення силового кола електродвигуна, для оперативних включень і відключень електричних кіл.
