89Опишите систему заземления, представленную на рисунке.

система IT. В системе IТ значение тока замыкания на землю определяется состоянием изоляции сети относительно земли. При хорошем состоянии изоляции (высоком сопротивлении относительно земли) ток замыкания на землю очень мал. В случае прямого прикосновения человека к токоведущим частям электроустановки прохождение тока через тело человека также определяется сопротивлением изоляции и при его параметрах выше определенного значения не представляет опасности для жизни. Таким образом, уровень сопротивления изоляции в сетях IT обеспечивает как надежность, так и электробезопасность их эксплуатации. В связи с этим ведение автоматического постоянного контроля изоляции является обязательным электрозащитным мероприятием.

В электроустановках системы IT устройства контроля изоляции подают сигнал при первом замыкании на землю. Если до его устранения происходит второе замыкание на землю, срабатывает УЗО (см. рис. 3).

90Опишите систему заземления, представленную на рисунке.

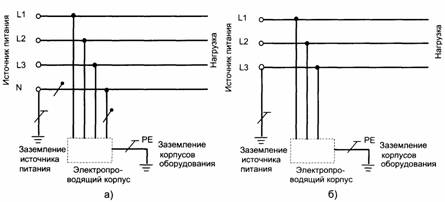

В системе ТТ все электропроводящие корпуса защищаются одним и тем же уст­ройством защиты. Они должны быть связаны защитным проводником и присоеди­нены к одному и тому же заземляющему устройству (рис. 6.9, а). Если большинст­во устройств защиты объединены в группу, то это предписание применяется раз­дельно ко всем электропроводящим корпусам, присоединенным к каждому устройству защиты. Нулевой проводник может отсутствовать. В таком случае заземляется) одна из фаз источника питания (рис. 6.9, б).

Схемы ТТ в электроустановках административных зданий, как правило, не применяются. Основная область применения схем ТТ — заземление стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приёма телевидения. Обосно­вание и нормы применения схемы ТТ в числе прочих схем заземления для указан­ных объектов регламентируются ГОСТ 464-79.

91Опишите систему заземления, представленную на рисунке.

система IT. В системе IТ значение тока замыкания на землю определяется состоянием изоляции сети относительно земли. При хорошем состоянии изоляции (высоком сопротивлении относительно земли) ток замыкания на землю очень мал. В случае прямого прикосновения человека к токоведущим частям электроустановки прохождение тока через тело человека также определяется сопротивлением изоляции и при его параметрах выше определенного значения не представляет опасности для жизни. Таким образом, уровень сопротивления изоляции в сетях IT обеспечивает как надежность, так и электробезопасность их эксплуатации. В связи с этим ведение автоматического постоянного контроля изоляции является обязательным электрозащитным мероприятием.

В электроустановках системы IT устройства контроля изоляции подают сигнал при первом замыкании на землю. Если до его устранения происходит второе замыкание на землю, срабатывает УЗО (см. рис. 3).

92Опишите систему заземления, представленную на рисунке.

В системе ТТ все электропроводящие корпуса защищаются одним и тем же уст­ройством защиты. Они должны быть связаны защитным проводником и присоеди­нены к одному и тому же заземляющему устройству (рис. 6.9, а). Если большинст­во устройств защиты объединены в группу, то это предписание применяется раз­дельно ко всем электропроводящим корпусам, присоединенным к каждому устройству защиты. Нулевой проводник может отсутствовать. В таком случае заземляется) одна из фаз источника питания (рис. 6.9, б).

Схемы ТТ в электроустановках административных зданий, как правило, не применяются. Основная область применения схем ТТ — заземление стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приёма телевидения. Обосно­вание и нормы применения схемы ТТ в числе прочих схем заземления для указан­ных объектов регламентируются ГОСТ 464-79.
