84Опишите требования к устройству внутридомового электроснабжения.

Обеспечение пожарной безопасности электроустановок и профилактика аварийных режимов в электросетях чрезвычайно важны. Число пожаров в жилом секторе по электротехническим причинам в среднем составляет 28 % всех пожаров в стране.

При этом количество их ежегодно увеличивается на 0,9 %. Снижение вероятности возникновения пожаров от бытовых электроустройств зависит от установления конкретных причин пожаров и видов изделий, представляющих наибольшую опасность. Наиболее пожароопасные электрические сети (с вводом в здания), электоонагревательные приборы, светильники и телерадиоаппаратура. Наиболее часто пожары возникают от коротких замыканий, перегрева электроприборов, перегрузки электроустановок и увеличенных переходных сопротивлений контактов.

85. Аппаратура тепловой и максимальной защиты.

Тепловой максимально-дифференциальный извещатель предназначен для обнаружения возгораний по значению температуры окружающей среды и по скорости ее нарастания. В извещателе реализован метод прямого измерения температуры и вычисления скорости ее увеличения, что определяет высокую надежность срабатывания при отсутствии ложных тревог. Порог срабатывания максимальный 58°С, дифференциальный 8°С/м (класс A1R).

Система заземления TN-S

86 опишите систему заземления

система TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников

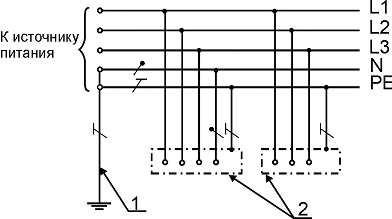

система ТN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении

где:

1 – заземлитель нейтрали (средней точки) источника питания;

2 – открытые проводящие части;

N – нулевой рабочий (нейтральный) проводник;

PE – защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов

PEN – совмещенный нулевой защитный и нулевой рабочий проводники.

88Короткие замыкания в электрических сетях, их причины.

Коро́ткое замыка́ние — электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать при нарушении изоляции токоведущих элементов или вследствие механического соприкосновения элементов, работающих без изоляции. Также коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.

Наиболее распространенные причины, по которым может произойти короткое замыкание в квартире или доме, — это перетирание изоляции в местах, где провода перегибаются, например, у входа в штепсельную вилку, патрон, настольную лампу, утюг и т.п., перекручивание проводов, сгибание проводов под острым углом, повреждение изоляции проводов при побелке, закорачивание металлическими предметами штепсельных гнезд, внутренних частей электрических патронов и т. п. Короткое замыкание может произойти из-за повреждения скрытой проводки в результате непродуманных действий при забивании гвоздей и пробивании в стене отверстий. Еще одна причина коротких замыканий — перегрев и, как следствие, разрушение изоляции из-за пользования электроприборами, потребляющими большой ток, при плохом состоянии электропроводки. В результате короткого замыкания может испортиться счетчик электроэнергии или возникнуть пожар. Для предотвращения вредных последствий, возникающих в результате короткого замыкания, применяются электрические предохранители, которые отключают участок цепи, где произошло короткое замыкание, от сети, размыкая цепь при возрастании тока до опасной величины. При этом в плавких предохранителях (так называемых пробках) от сильного тока расплавляется тонкая проволочная вставка, в автоматических предохранителях срабатывает выключатель.

Виды коротких замыканий

В трёхфазных электрических сетях различают следующие виды коротких замыканий:

Однофазное (замыкание фазы на землю);

Двухфазное (замыкание двух фаз между собой);

Двухфазное на землю (2 фазы между собой и одновременно на землю);

Трёхфазное (3 фазы между собой).

В электрических машинах возможны короткие замыкания:

Межвитковые — замыкание между собой витков обмоток ротора или статора;

Замыкание обмотки на металлический корпус.

Последствия короткого замыкания

Железнодорожное военное оборудование - устройство для закорачивания и отвода контактной сети (ЗОКС)

При коротком замыкании резко возрастает протекающая в цепи сила тока, что обычно приводит к механическому или термическому повреждению устройства. В месте короткого замыкания может возникнуть электрическая дуга.

Короткое замыкание в одном из элементов энергетической системы способно нарушить её функционирование в целом — у других потребителей может снизиться питающее напряжение, при коротких замыканиях в трёхфазных сетях возникает асимметрия напряжений, нарушающая нормальное электроснабжение. В больших энергосетях короткое замыкание может вызывать тяжёлые системные аварии.

В случае повреждения проводов воздушных линий электропередачи и замыкании их на землю, в окружающем пространстве может возникнуть сильное электромагнитное поле, способное навести в близко расположенном оборудовании ЭДС, опасную для аппаратуры и работающих с ней людей.

Рядом с местом аварии происходит растекание потенциала по поверхности земли, шаговое напряжение может достигнуть опасного для человека значения.

Для защиты от короткого замыкания принимают специальные меры, ограничивающие ток короткого замыкания: устанавливают токоограничивающие электрические реакторы, делят сеть на сегменты (секционирование), используют отключающее оборудование — плавкие предохранители, автоматические выключатели, а также устройства релейной защиты и автоматики.
