5 .Трикомпонентна система СаО—а12о3—SiО2
Система CaO—A12O3—SiO2 була вперше детально досліджено Г. Ранкіним і Ф. Райтом. Надалі в запропоновану ними діаграму стану цієї системи були внесені деякі уточнення і зміни. Уточнена діаграма стану системи СаО—А12O3—SiO2, по Э. Осборну та М. Муану, представлена на рис. 11. В системі СаО—А12O3—SiO2 існує багато хімічних сполук, у тому числі кілька бінарних і два потрійних.
Бінарні сполуки представлені силікатами кальцію — 3CaOSiO2, 2CaO-SiO2, 3CaO-2SiO2 и CaOSiO2, алюмосилікатом
SiO

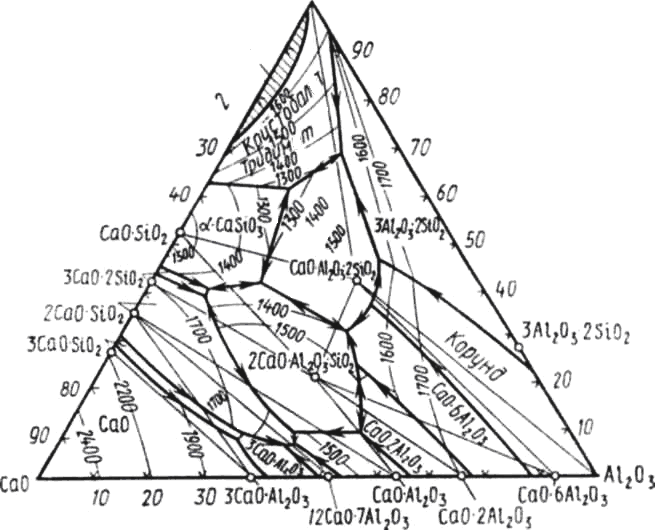

Рис. 11. . Діаграма стану системи СаО — А12O3 — SiO,
3Ai2O3-2SiO2, які розглядалися раніше при описі подвійних систем СаО—SiO2 та А12O3—SiO2, та алюмінатами кальція — 3СаО-Al2O3 (плавиться інконгруентно при 1535°С), 12СаО • 7Al2O3 (за деякими даними, це з'єднання має склад, який виражається формулою 5СаО-3А12O3) (плавится конгруэнтно при 1455°), СаО-А12O3 (плавится конгруэнтно при 1600°С), СаО-2А12O3 (раніше приписувалась формула 3СаО-5А12O3) (плавится конгруэнтно при 1730°С, однак існують данні і про інконгруентний плавленні цього з'єднання при 1765°С) і СаО-6А12O3 (плавится інконгруентно при 1850°С).
Потрійні з'єднання в цій системі представлені анортітом (вапняним польових шпатів) CaO-Al2O3-2SiO2 і геленитом 2СаО-А12O3-SiO2. Обидва ці з'єднання плавляться без розкладання: перше за 1550 і друге при 1590 ° С. Існують дані про трьох поліморфних модифікаціях анортіта - трикліній, ромбічної і гексагональної, причому гексагональний анортіт стабільний до 300 ° С, при якій він переходить в трикліній анортіт, стабільне аж до температури плавлення (1550 ° С), а ромбічний анортіт метастабільний при всіх температурах. За іншими даними, стабільною є тільки Триклінна форма анортіта, а ромбічна і гексагональний форми - метастабільних. Анортіт широко розповсюджений у природі переважно у вигляді безперервних твердих розчинів з альбітом Na2O · Аl2O3 · 6SiO2, називаємих плагіоклазами і відносяться до одних з головних породоутворюючих мінералів.
Гелен не має поліморфних різновидів. Цей мінерал зустрічається в природі зазвичай у вигляді необмежених твердих розчинів з окерманіто 2CaO-MgO-2SiO2, називаємих мелилитами.
Слід зазначити, що в розглянутій системі при високих тисках існують ще два потрійних з'єднання — 3CaO-Al2O3-3SiO2 (гроссуляр) і піроксен состава СаО-А12O3-SiO2, які при звичайному тиску не мають на діаграмі областей стабільного існування і на діаграмі (мал. 5.2.) не представлені.
Система СаО—А12O3—SiO2 відіграє важливу роль в технології отримання портландцементу, глиноземистого цементу, динасові, шамотних та високоглиноземисті вогнетривів, скла, тонкої кераміки, у вивченні процесів утворення і властивостей кислих і основних доменних шлаків і пр. На мал. представлений трикутник складів цієї системи, на якому виділено області, відповідні вживаним в техніці складів різних технічних продуктів.
Рис. 12. Області складів технічних продуктів в системі СаО —- А1203 — Si02
