Билет 11 Задание 1
При
вращении ротора вращающееся магнитное
поле, пересекая витки его обмотки с
частотой
,
индуцирует в них ЭДС частотой
,
(2.1в)
где
частота вращения ротора, об/с.
Достаточно
умножить выражение на дробь
,
чтобы доказать, что частота тока в роторе
пропорциональна скольжению:
.
(2.2в)
ЭДС обмотки вращающегося ротора

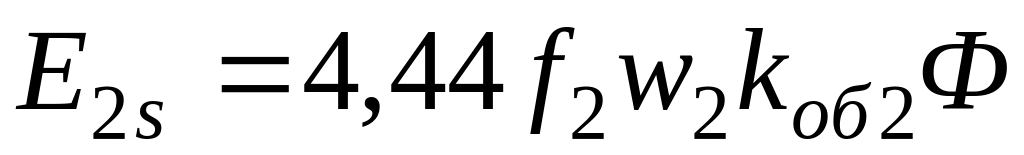

(2.3в)
или
,
(2.4в)
где

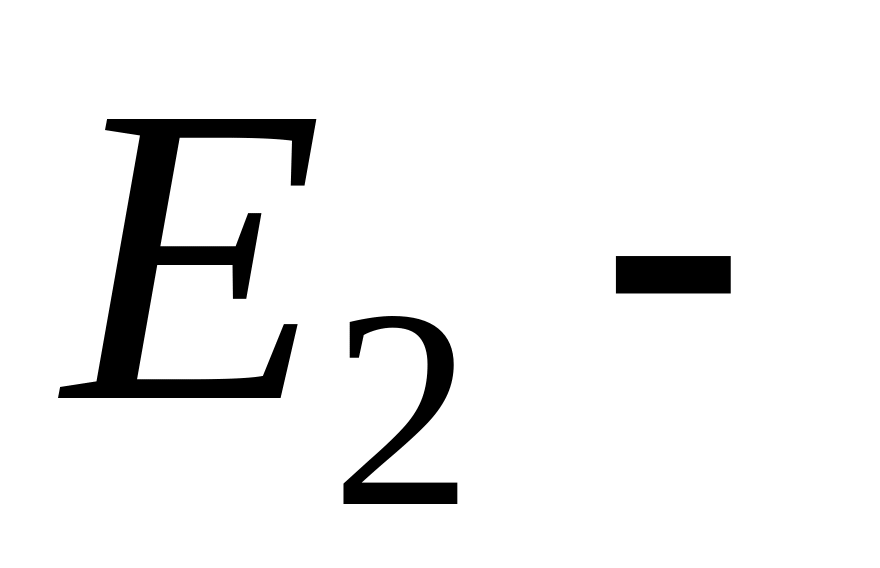

ЭДС обмотки неподвижного ротора, когда

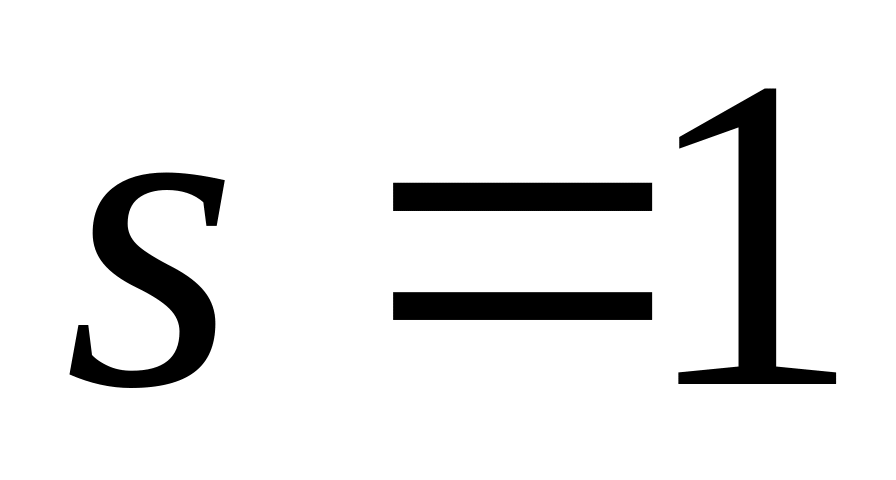

и
,
а обмотка ротора разомкнута (режим
холостого хода при неподвижном роторе).
При
замкнутой обмотке ротора по ней под
действием ЭДС
проходит ток с частотой
,
создающий бегущую волну МДС
,
вращающуюся относительно ротора с
частотой
.
(2.5в)
направление вращения МДС ротора определяется порядком чередо-вания максимумов токов в фазах, т. е. МДС ротора вращается в ту же сторону, что и магнитное поле статора.
Частота вращения МДС ротора относительно статора (с учетом того, что ротор вращается с частотой n)
.
(2.6в)
Следовательно, при вращении ротор МДС статора F1 и МДС ротора F2 вращаются в пространстве с одинаковой частотой, т. е. относительно друг друга они неподвижны.
Таким образом, полученные ранее выводы для заторможенного ротора, о взаимодействии токов в первичной и вторичной обмотках полностью остаются в силе и для вращающегося ротора.
Из
сказанного следует, что в асинхронной
машине магнитное поле, вращающееся с
частотой
,
возникает в результате совместного
действия бегущих волн МДС статора и
ротора. Оно служит связующим звеном
между статором и ротором, обеспечивая
обмен энергией между ними точно также,
как переменное магнитное поле в
трансформаторе осуществляет передачу
энергии из первичной обмотки во вторичную.
Преобразование электрической энергии, потребляемой асинхронной машиной, в механическую и связанные с этим потери мощности наглядно представляются энергетическими диаграммами.
Если
к асинхронному двигателю подвести от
сети электрическую мощность
,
то часть ее покроет потери электрические
в проводниках обмотки статора, часть
рМГ1
магнитные потери в статоре.
Мощность Р1 рЭЛ1 рМГ1 = РЭМ электромагнитная – передается магнитным полем через воздушный зазор ротору. Некоторая часть мощности РЭМ пойдет на покрытие потерь рЭЛ2 в проводниках обмотки ротора, другая рМГ2, весьма незначительная и в большинстве случаев вовсе не учитываемая из-за малой частоты перемагничивания, на покрытие магнитных потерь в роторе.
Разность мощностей рЭМ РЭЛ2 РМГ2 = рМХ полная механическая мощность – приведет ротор во вращение. При этом возникнут потери на трение в подшипниках, и поверхности ротора об охлаждающую среду. Вычитанием из полной механической мощности потерь на трение и добавочных (покрываемых главным образом со стороны ротора) получают полезную механическую мощность на валу:
РМХ
рМХ
рД
= Р2.
(2.7в)
Энергетическая диаграмма асинхронного двигателя приведена на рис. 3.1.
Выразим электромагнитную и механическую мощности через электромагнитный вращающий момент М:
РЭМ = Ω1М, (2.8в)
РМХ = ΩМ, (2.9в)
где
и

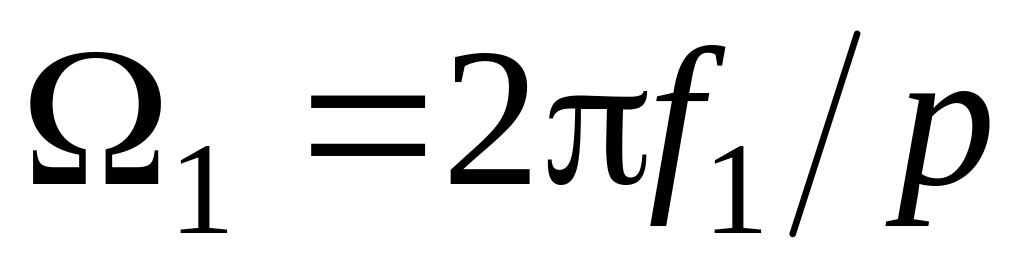

угловые скорости магнитного поля статора
и ротора;
и
частоты вращения соответственно
магнитного поля статора и ротора, об/с.
Из энергетической диаграммы (рис. 2.1) следует, что
рЭЛ2 = РЭМ РМХ (2.10в)
или
.
(2.11в)
Решив выражение это выражение относительно момента М, получим
,
(2.12в)
откуда
(2.13в)
Полученные формулы устанавливают связь между скольжением и коэффициентом полезного действия, зависимость электромагнитного момента от параметров машины и режима ее работы.
Формула
(2.12в) позволяет перейти (с учетом выражения
(2.4в) и подстановки значений
и
)
к более удобному для анализа асинхронной
машины виду:
,
(2.14в)
где
постоянная;
-
угол сдвига фаз между ЭДС и током ротора.
Всегда электромагнитный момент пропорционален произведению магнитного потока на активную составляющую тока ротора.
Формула
(2.14в) позволяет связать величину момента
с физическими явлениями, происходящими
в двигателе. Ею удобно пользоваться при
качественном анализе поведения двигателя
в различных режимах. Недостаток
заключается в том, что входящие в нее
величины (
)
не связаны непосредственно с напряжением
сети и режимом работы машины, а их
экспериментальное определение довольно
сложно. Поэтому для расчета и анализа
работы асинхронной машины пользуются
другой формулой электромагнитного
момента, которая будет выведена позже.
