2. Расчет вала на статическую прочность

S_Т=_Т/_max =550_*10⁶/3,93_*10⁵=1399,49

S_Т =_Т /_max=300_*10⁶/2_*2,44_*10⁴=6147,54

S _T=(1399,49_*6147,54 )/ 1399,49²+6147,54²

=13,64>[S_T]=1,5…2,0

Вывод: статическая прочность вала обеспечена.

2. Расчет подшипника на валу винта

На валу винта, в концевой опоре, установлен подшипник шариковый радиальный двухрядный 1206.

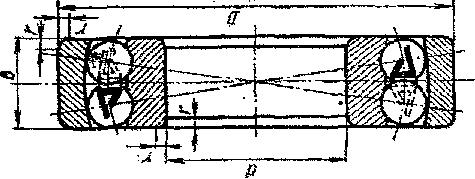

Рис.3 Подшипник 1206.

1. Расчет подшипника на долговечность

В основе расчета лежит экспериментальная зависимость:

L=(C/F)^ , млн/об,

где, L-долговечность подшипника в миллионах оборотов;

С - динамическая грузоподъемность (задается в каталоге) [1], стр. 176.

С=32500 H; F-приведенная нагрузка на подшипник;

- показатель степени (для шариковых =3)

e=0,34- коэффициент зависящий от типа подшипника.

Нахождение приведенной нагрузки на подшипник

R = R_ax² + R_ay² = 194,1²+86,4² = 212,4 Н

При вращении внутреннего кольца k_k=1,0.

Проверим условие: F_т/(R_*k_k)e

244,9/(212,4_*1)=1,15>e=0,34

Значит, приведенная нагрузка на подшипник равна:

F=(XR_* k_k +Y_* F_т) k_{b *}k_T =(1,56_*212,4+0,85_*244,9) 1,1_*1=593,4 Н.

Данные по коэффициентам взяты из [5].

L=(22500/593,4)³= 54513 об,

L_H=L_*10⁶/60_*n=54513*10⁶/60_*500=1817100 часов.

Долговечность подшипника достаточна.

6 Расчет болтов крепления опор вала к раме

Для установки опор шнека назначаем опоры с двумя

крепящими болтами.

На срез болтов крепления действует суммарная сила, Н:

F = 212,4.

Допускаемое напряжение растяжения болтов, МПа:

[σ]F=σт/[Sт];

где σт - предел текучести для материала болтов, МПа

[Sт] - коэффициент запаса прочности.

[σ]F=120/3,5 = 34,2.

Сила , необходимая для затяжки болтов, H, определяется:

Fa = K*F/(i*f*z);

Где К - коэффициент запаса по сдвигу листов;

F - сила, действующая на сдвиг листов, H;

i - число листов:

f - коэффициент трения,

z - число болтов.

Fa = 212,4*1,6/2*0,16*2 = 531.

Расчетная сила, H:

Fp = 1.1*Fo;

Fр= 1.3*531 = 690,3.

Расчетный диаметр резьбы:

___________

d = √4Fр/3,14*[σ] ;

_______________

D = √4*690,3/3.14*34,2 = 5,07 мм;

Назначим для крепления опор болты М 8 ГОСТ 7796-96.

Список использованной литературы

1. Анурьев В.И. “Справочник - Машиностроителя” в 3-х томах. т. 3 – 7-е изд., перераб. и доп. – М.: Машиностроение., 82.

2. Волков Р.А. “Конвейеры: Справочник”/ Под общей редакцией Ю.А. Пертена. Л.: Машиностроение, Ленинградское отд-ние, 1984. 367с., с ил.

3. Григорьев А.М. “Винтовые конвейеры”/ М.: Машиностроение., 1972. 184 с.: ил.

4. Дунаев В.И. “Конструирование узлов и деталей машин”/ М.: Машиностроение. 1984.

5. Длоугий В.В. “Приводы машин: Справочник”/ В.В. Длоугий, Т.И. Муха: Под общей ред. В.В. Длоугого – 2-е изд. перераб. и доп.- Л.: Машиностроение., Ленинградское отделение, 1982. – 383 с.: ил.

6. Зенков Р.Л. и д.р. Машины непрерывного транспорта: Учебник для студентов вузов, обучающихся по специальности “Подъемно – транспортные машины и оборудование.” / Р.Л. Зенков, И.И. Ивашков, Л.Н. Колобов,- 2-е изд., перераб. и доп. –М.: Машиностроение., 1987. – 432 с.: ил.
