Федеральное государственное бюджетное образовательное

Учреждение высшего профессионального образования

Омский Государственный Технический Университет

Кафедра «Детали машин»

КР.15.Д7.14.01.00.000ПЗ

Выполнил: студент группы

К-319 Стативкин А.П.

Проверил: Кулаков А.А

Омск 2012

Содержание

Введение………………………………….……………………………..…..4

Данные для расчета……………………………………….………………..5

1 Выбор оборудования, обеспечивающего требуемые параметры………6

2 Определение нагрузок действующих на вал винта…………………….10

3 Расчет вала на выносливость…………………………………………….12

4 Расчет вала на статическую прочность………………………………….13

5 Расчет подшипника на валу винта……………………………………….13

6 Расчет болтов крепления опор вала к раме……………………………...14

Список литературы………………………………………………………….16

Введение

Домашним заданием по прикладной механике является конструирование привода винтового конвейера, который, как и любая другая машина, включает в себя три основных узла: двигатель – передаточный механизм – исполнительный механизм.

В данном проекте разработке подлежит третий узел машины. В качестве двигателя используется стандартный электромотор трехфазного тока.

Передаточный механизм содержит редуктор. Исполнительным механизмом в данном проекте является приводной вал винтового конвейера. В данной пояснительной записке должны быть расчеты: расчет вала на статическую прочность и на сопротивление усталости; расчет подшипников по динамической и статической грузоподъемности; расчет шпоночных соединений; расчет болтов крепления опор приводного вала к раме.

Данные для расчета

Производительность Q = 14 т/ч.

Длина трассы транспортирования L = 2,5 м.

Угол наклона транспортирующей машины 45⁰

Насыпная плотность = 750 кг/м³.

1. Выбор оборудования, обеспечивающего требуемые параметры

Расчет КПД привода:

где – значения КПД отдельных звеньев кинематической цепи;

Согласно кинематической схеме по и с учетом данных табл. «Коэффициент полезного действия (КПД) отдельных звеньев кинематической цепи» получаем:

η_{о =} η_зуб ^.(η_пп)^3.η_м² = 0,98 ^. (0,98)^{2 .} (0,99)³ = 0,913.

Требуемая мощность двигателя:

Р_дв = Р_ш / η_о = 1,5/0,913 = 1,64 кВт.

1. Производим подбор двигателя

Двигатель выбираем типа 4А с фазным ротором

Применение таких двигателей обусловлено относительно равномерной загруженностью всех парциальных приводов одинаковой или неодинаковой номинальной мощностью. Возможно, использовать два исполнения двигателей:

Тип двигателя	P, кВт	n, об/мин	КПД, %	Cos 	Мпуск/Мном
4А80В2	2.2	2850	68	0,69	2.0
4А90L4	2.2	1425	64,5	0,69	2.0

1.2 Определение передаточного числа привода при использовании выбранных двигателей

U₂₈₅₀=n_эд./n_вала=2850/500=5.7.

U₁₄₂₅=2.85.

Из ряда редукторов типа Ц2 имеются с U=7.5, что больше требуемого передаточного отношения. Выбираем редуктор серии Ц, одноступенчатый цилиндрический с передаточным числом U = 2.75.

Определяем расхождение передаточного отношения у редукторов

 U₁=((U₁₄₂₅- U_{стандарт})/ U_{стандарт})_*100%=((2,85-2,75)/2,85)_*100%= 1,88%

Выбираем двигатель 4А90L4 с частотой вращения вала n = 1425 об/мин.

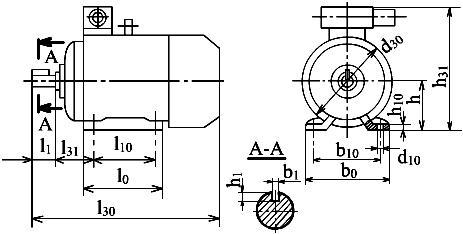

Рисунок 1 – эскиз двигателя 4А90L4
