2.1. Определение коэффициентов повторяемости дефектов и сочетаний дефектов изношенных деталей

Дано: деталь – вал, материал сталь 40.

Основные дефекты детали и их коэффициенты повторяемости:

1. Износ поверхности под подшипник менее;Ki=0.47

2. Износ поверхности под втулку и звездочку; Ki=0.25

3. Износ шпоночного паза по ширине; Ki=0.14

Проектирование производственных процессов восстановления изношенных деталей осуществляется на основе коэффициентов повторяемости дефектов и их сочетаний. Значение последних позволяет более обоснованно подойти к определению программы производства по восстановлению деталей, экономической целесообразности и эффективности восстановления деталей, имеющих то или иное сочетание дефектов, маршрутов восстановления.

2.2. Обоснование способов восстановления изношенных поверхностей.

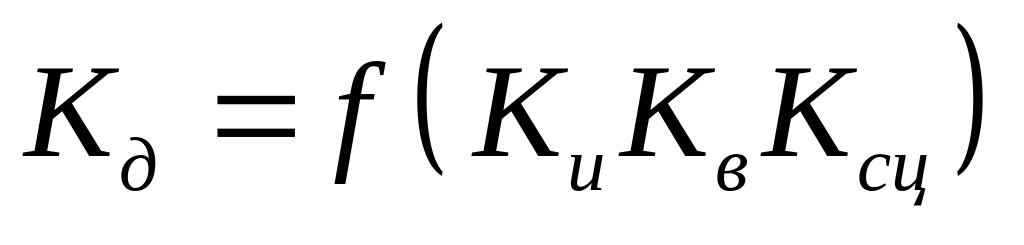

коэффициент долговечности

,

[по табл.2; прил2] принимаем:

1. для способа «Железнение электролитическое» принимаем, Kд=0.59

для способа «Железнение электролитическое» принимаем, Kд=0.59

для способа «Наплавка в среде углекислого газа» принимаем, Kд=0.85

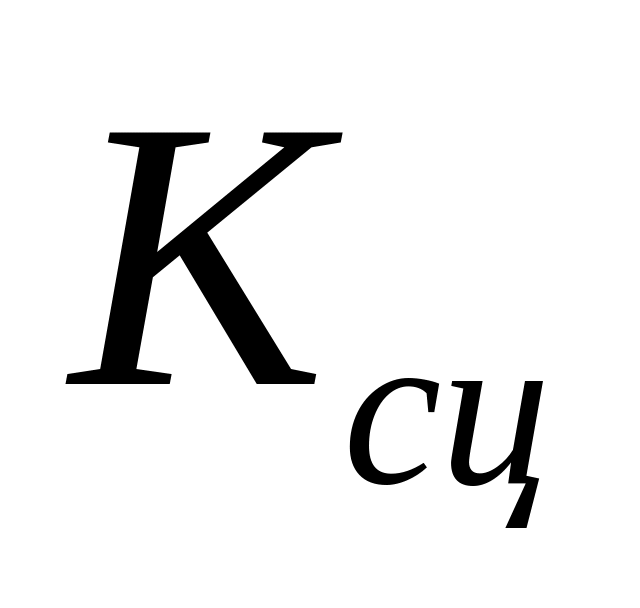

где: -коэффициент износостойкости, -коэффициент выносливости,

- коэффициент сцепляемости.

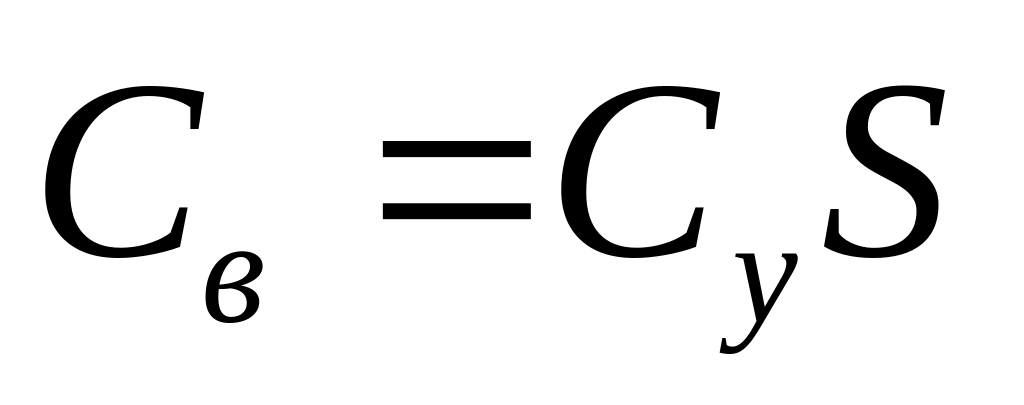

При обосновании способов восстановления поверхностей значение себестоимости восстановления

,

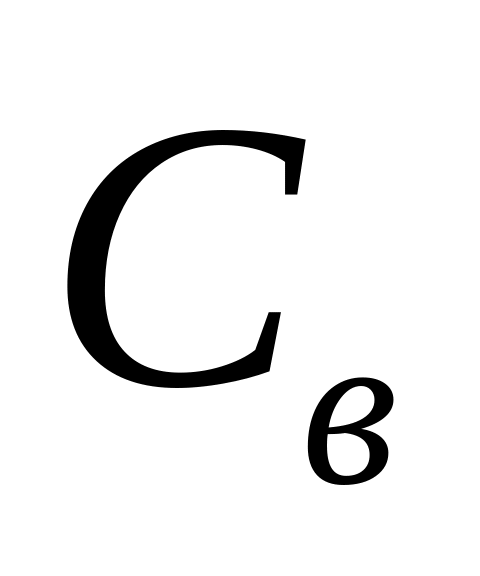

где -удельная себестоимость восстановления, [по табл.3; прил2];

S – площадь восстанавливаемой поверхности, дм .(S=96,1 дм ).

Таблица 1

Технико-экономическая характеристика способов восстановления поверхностей шкива.

№ де- фекта	Наименование дефекта	Коэффи- циент повторяе-мости дефекта	Характе- ристика способов восстано-вления	Шифр способа	Коэффи- циент долговеч-ности	Удельная себестоимость восстан-вления	Удельная площадь восстанавливаемой поверхности,
1 2	Износ поверхности под подшипник Износ шпоночного паза по ширине	1	Железнение электролитическое	1,1	0,59	5	96,1	814,4
			Железнение электролитическое	2,1	0,59	5	96,1	814,4
			Наплавка в среде углекислого газа	3,1	0,85	7	96,1	791,4

Из таблицы видно, что оптимальным способом восстановления изнашиваемой поверхности является: наплавка в среде углекислого газа.

2.3. Обоснование способа восстановления

С точки зрения организации производства, чем меньшее количество способов используется для восстановления различных изнашиваемых поверхностей детали, тем меньше требуется видов оборудования, выше его загрузка, а следовательно, и выше эффективность производства. В связи с этим для окончательного решения вопроса о способах восстановления изношенных поверхностей детали в целом, производится перебор различных сочетаний способов. Перебор начинают с минимального числа способов, а за основной принимают способ, являющийся оптимальным для наиболее изнашиваемой поверхности, т. е. поверхности, коэффициент повторяемости дефекта которой максимальный. Если данный способ применим по технологическому критерию ко всем изнашиваемым поверхностям и обеспечивает коэффициенты долговечности этих поверхностей не ниже 0,8 (Кд > 0,8), определяют себестоимость восстановления детали в целом, если бы все поверхности восстанавливали этим способом. Если деталь нельзя восстановить одним способом, используют второй способ, являющийся оптимальным для следующей по изнашиваемости поверхности и так далее.

Заканчивается анализ определением отношения себестоимости восстановления детали оптимальным для каждой ее изнашиваемой поверхности способом к коэффициенту долговечности:

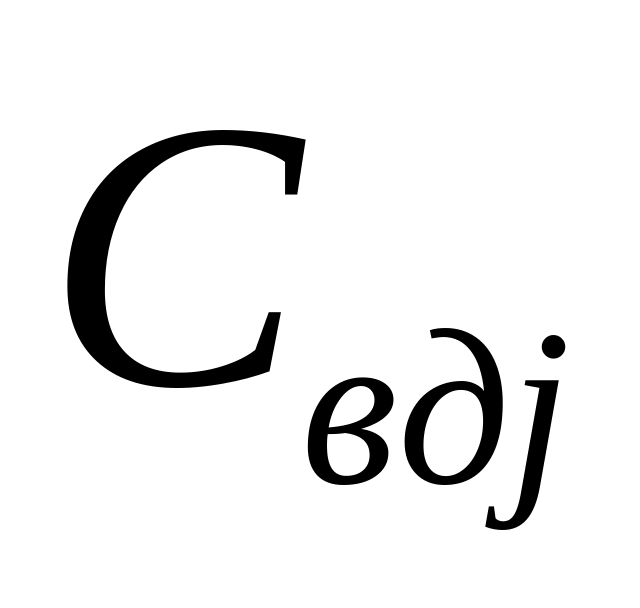

где , - себестоимость восстановления изношенных поверхностей детали j-м сочетанием способов, p.; - удельная себестоимость восстановления i-й поверхности

р-м способом, ; - площадь i-й восстанавливаемой поверхности, дм²;

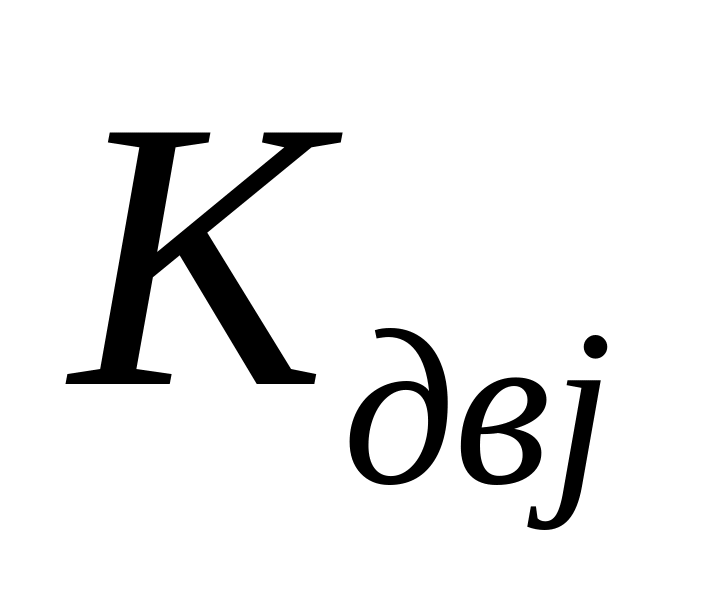

- коэффициент долговечности детали, восстановленной j-м сочетанием способов; п - количество изнашиваемых поверхностей (дефектов).

где - коэффициент повторяемости i-ro дефекта; - коэффициент долговечности i-й поверхности, восстановленной р-м способом.

Рассмотрим применение 2-х вариантов сочетаний способов восстановления к шкиву

I вариант - устранение дефекта обработкой под ремонтный размер;

II вариант – устранение дефекта установкой дополнительной детали

Определим значения коэффициентов долговечности восстановленной детали по каждому варианту:

Результаты расчетов сводятся в таблицу 2.

Как следует из расчетов, наиболее целесообразным является первый вариант - восстановление всех поверхностей путём обработки под ремонтный размер. Этот способ и должен лечь в основу разработки технологии восстановления детали и дальнейшего анализа эффективности ее восстановления.
