2. Поршневі і діафрагменні компресорні машини.
Поршневі і діафрагменні компресорні машини, відповідно рис. 2 і 3 – це об’ємні машини циклічної зворотно-поступальної дії.

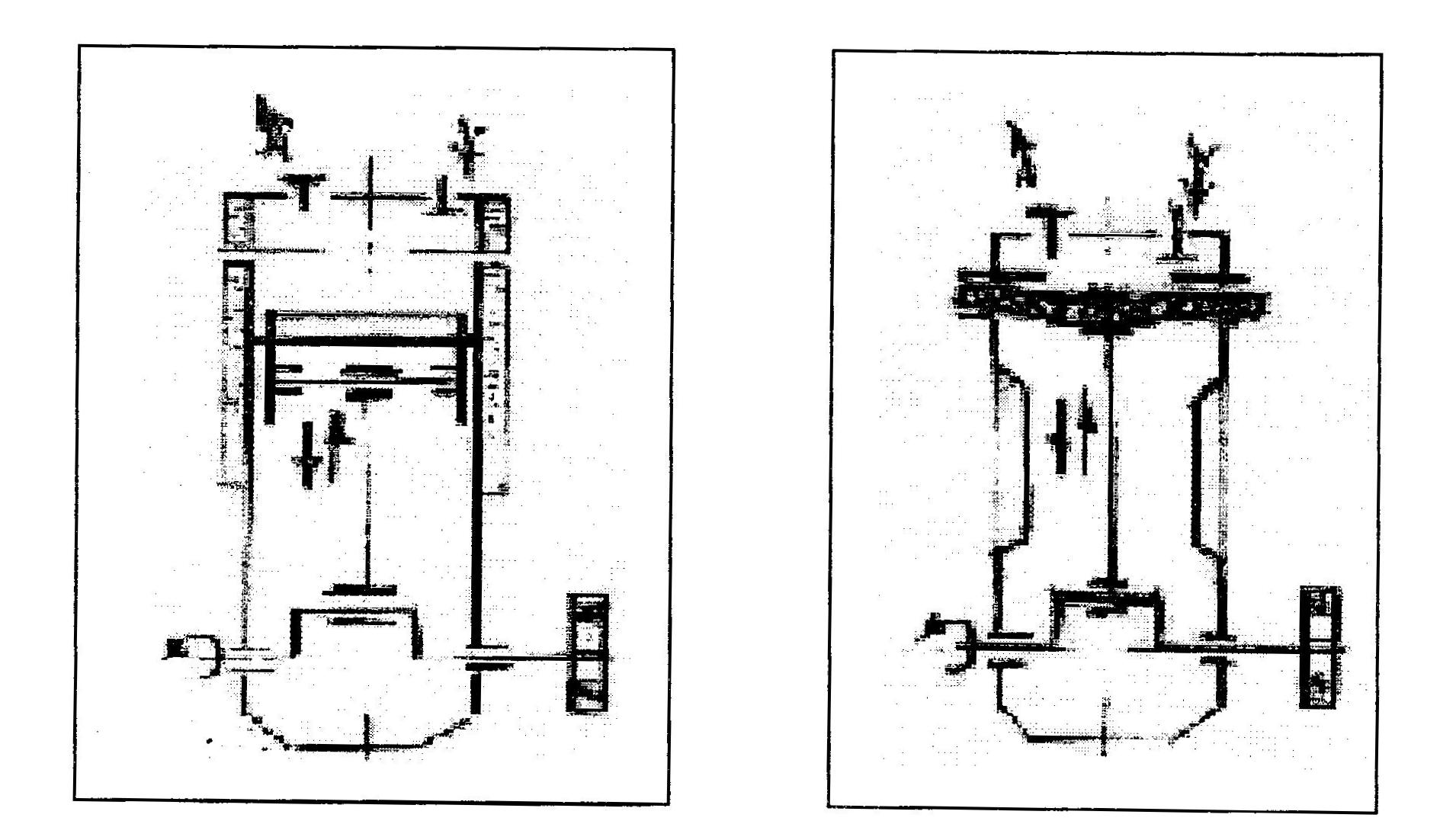

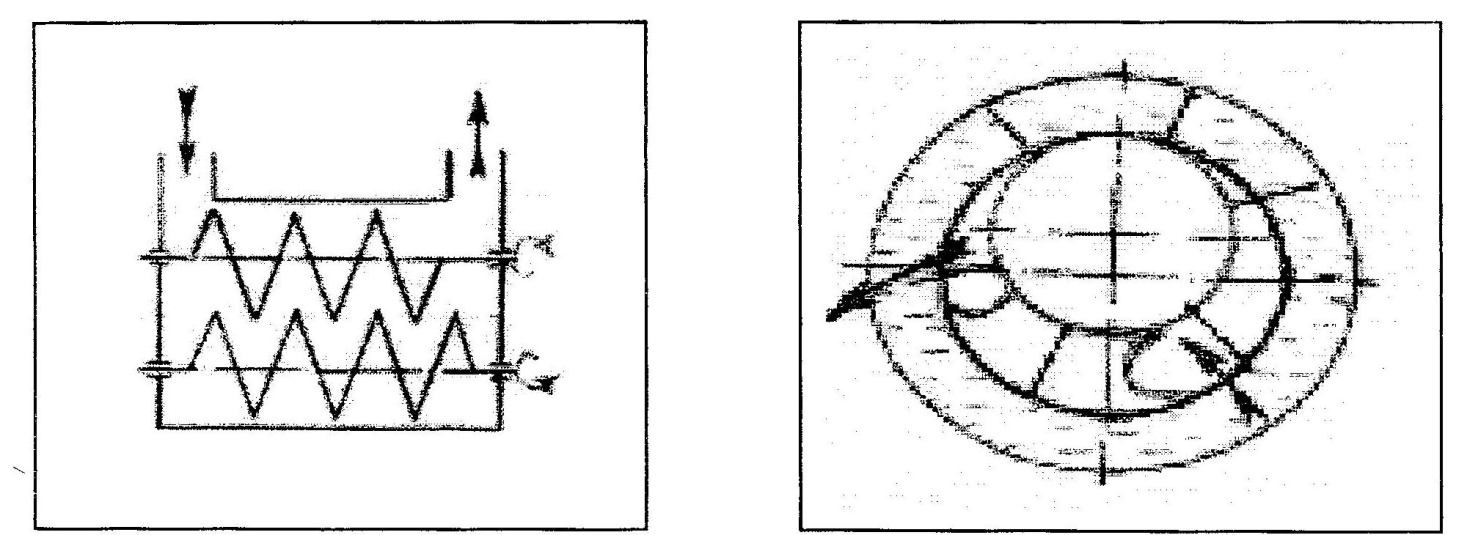

Рис. 2. Поршневий компресор. Рис. 3. Діафрагмений компресор.
У цих компресорах робочими органами відповідно є поршень і діафрагма, які здійснюють зворотно-поступальний рух. Стиснення газу здійснюється робочим органом в робочих камерах, які періодично міняють свій об’єм поперемінно з'єднуючись з входом і виходом компресора. При цьому протікають такі фази процесу як розширення, всмоктування газу при русі робочого органа в напрямку нижньої мертвої точки і відкриття впускних клапанів та стиснення і витіснення газу в систему при русі робочого органа до верхньої мертвої точки при відкритті випускних клапанів. Основні конструкції поршневих компресорів представленні на рисунку 4.

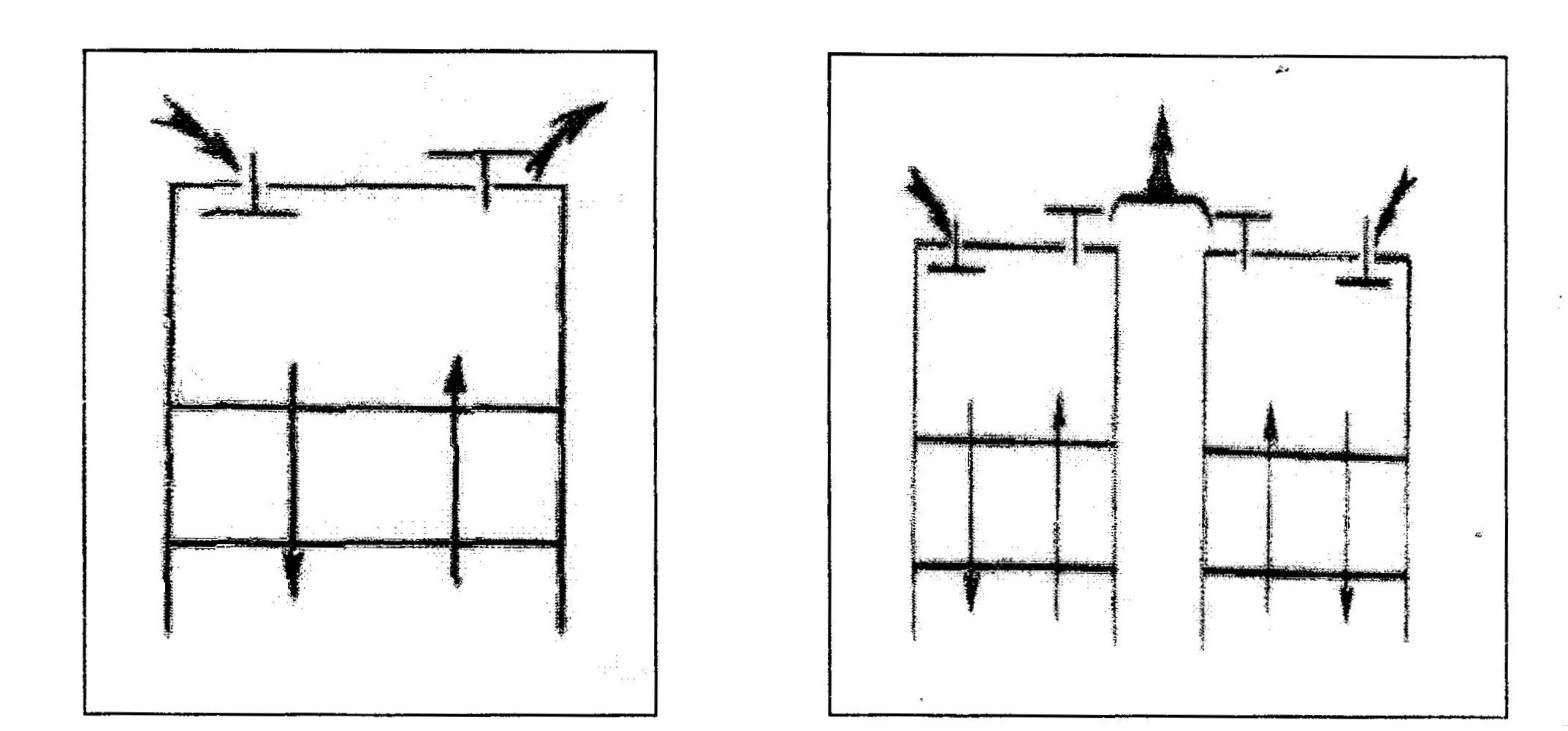

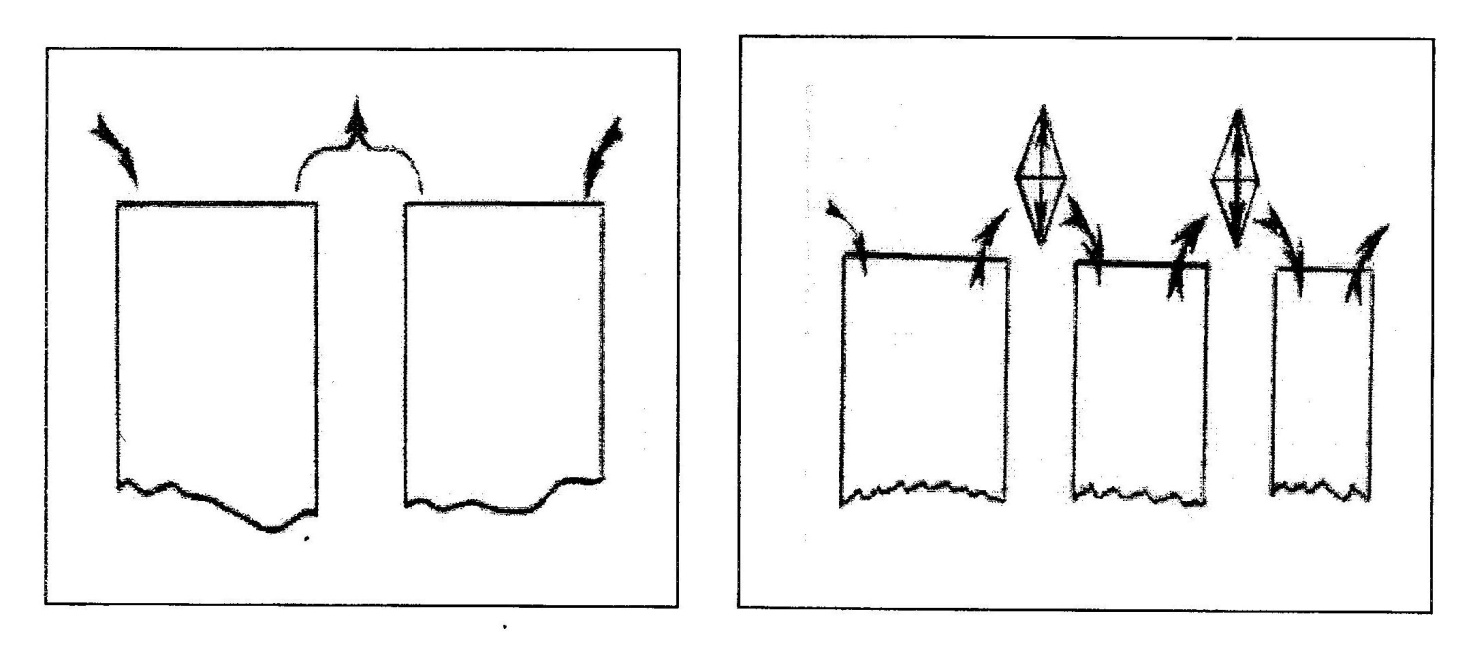

За кількістю потоків (циліндрів)
Однопоточні Багатопоточні
За кількістю ступеней
Одноступеневі Багатоступеневі

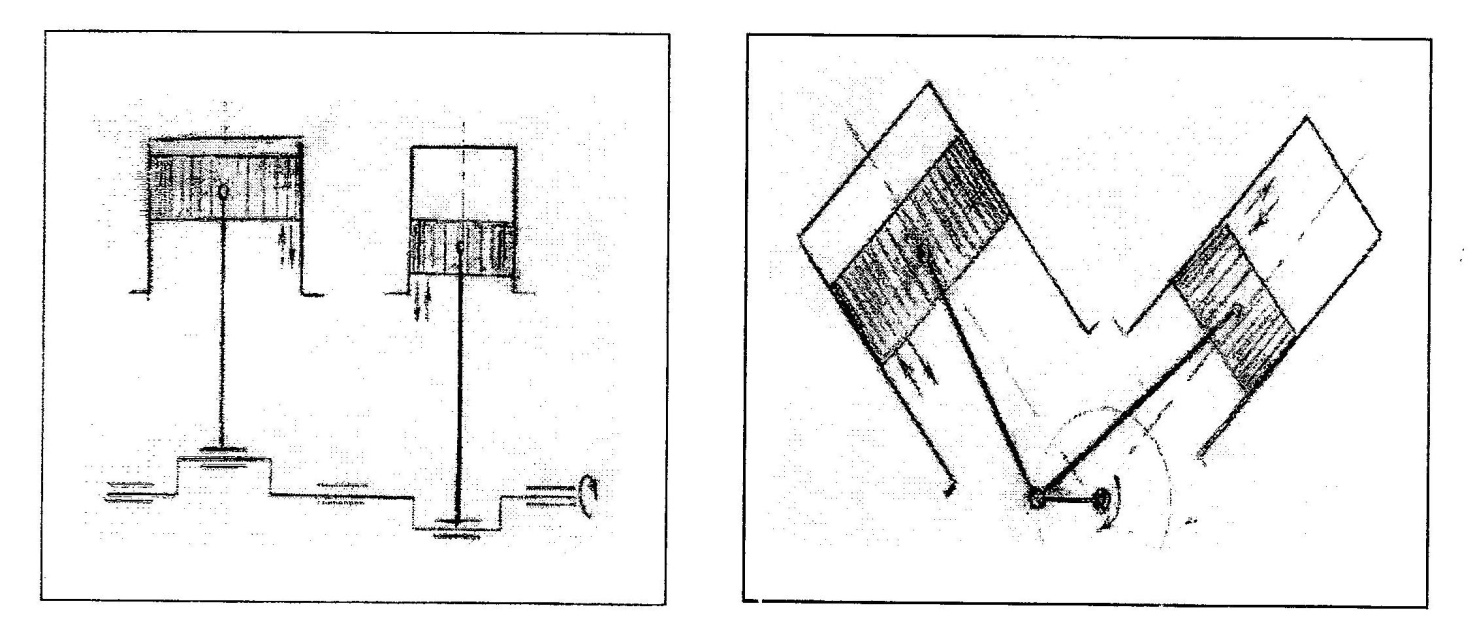

За розташуванням циліндрів
з рядним з V-подібним
з прямокутним з опозитним

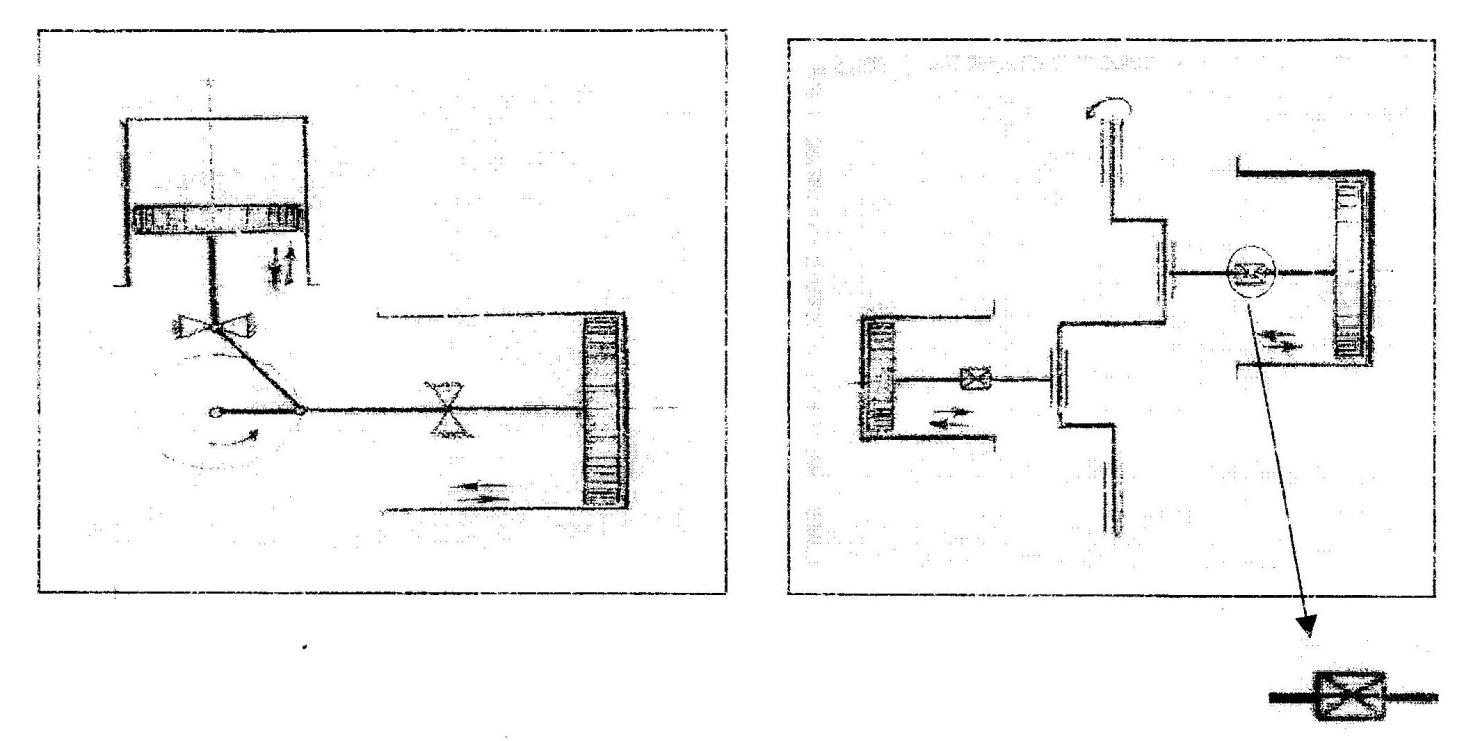

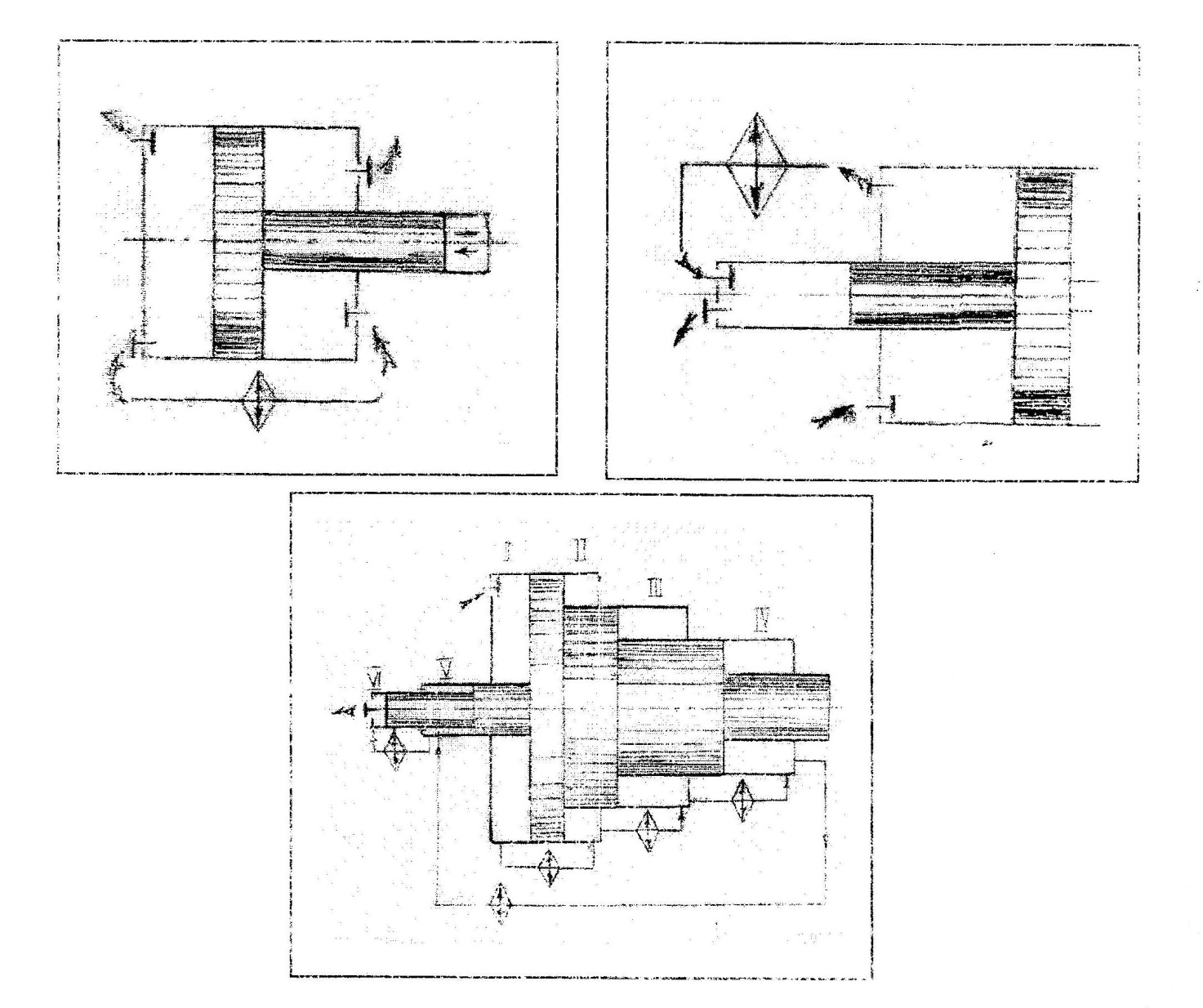

Багатоступеневі з диференційними поршнями
Прямоточного типу Односторонньої дії

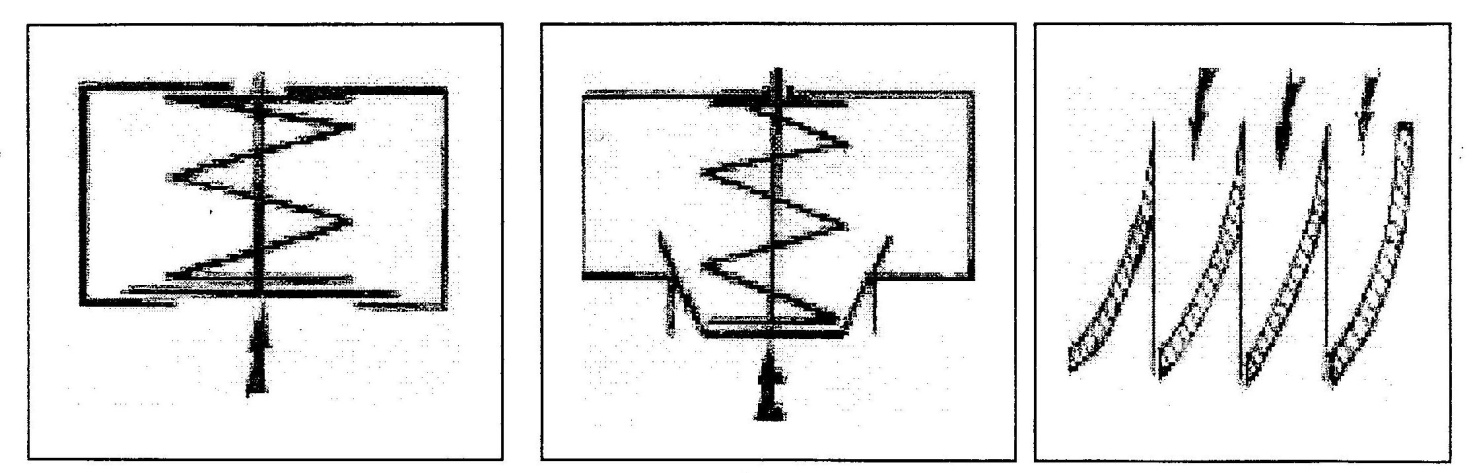

За типом клапанів
з пластинчастими з тарілчастими з прямоточними
Рис 4. Конструкції поршневих компресорів

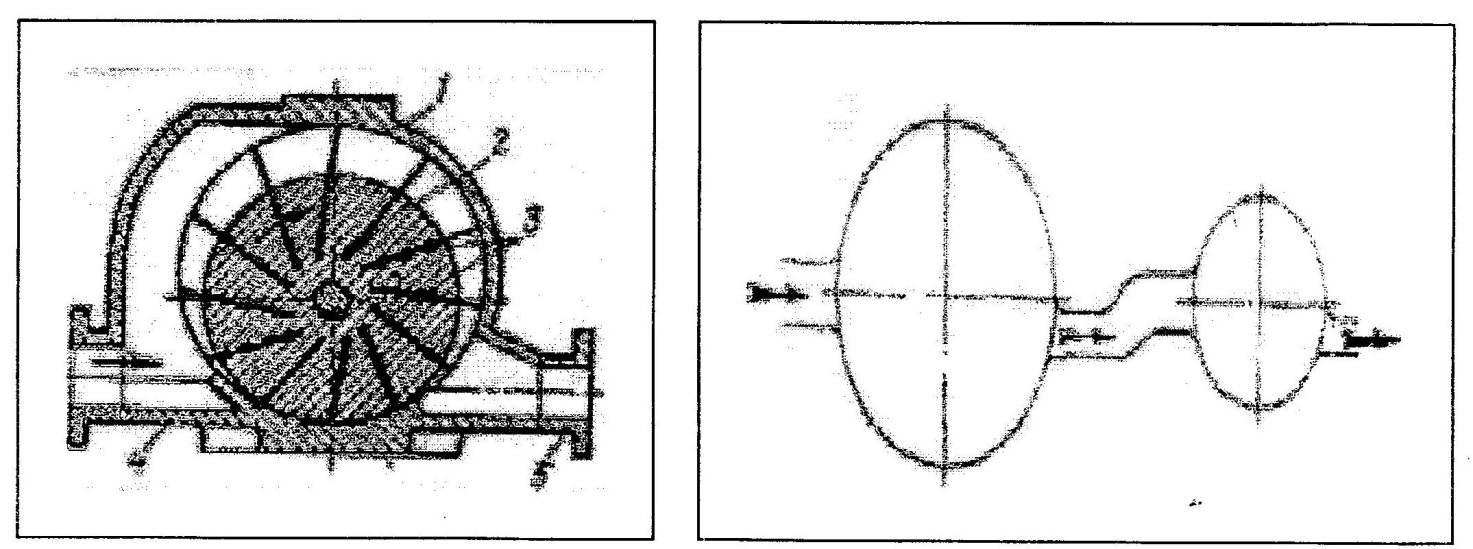

З. Роторні компресорні машини.
Роторні компресорні машини - машини неперервної об'ємної дії, робочим органом яких є ротори.
За кількістю ступеней
Одноступеневі Багатоступеневі

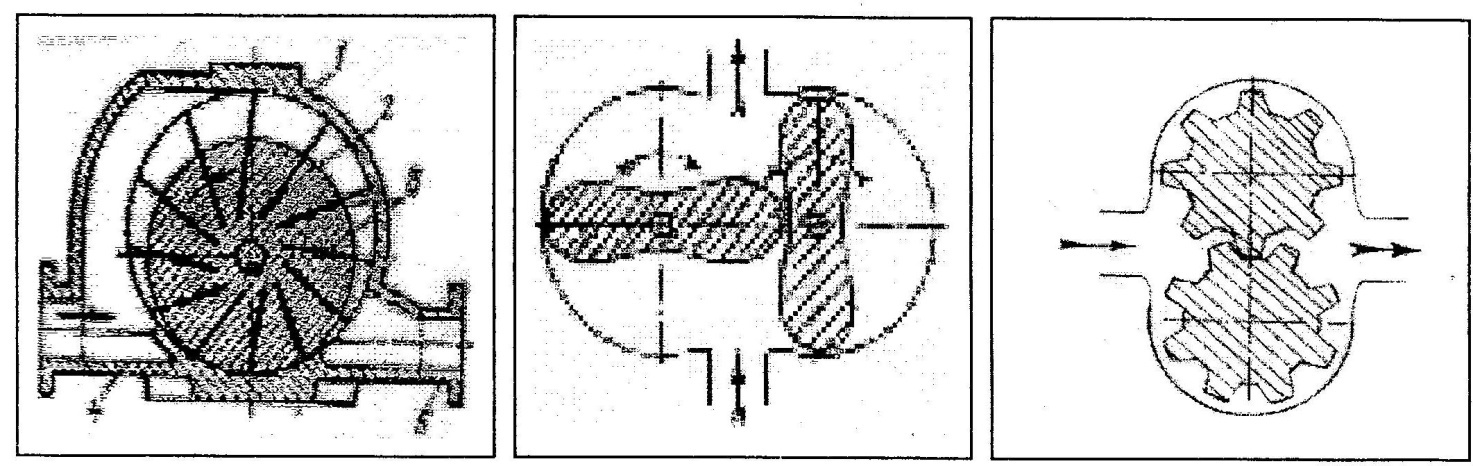

За типом роторів
Пластинчасті Двохроторні Шестерняні
Гвинтові Водокільцеві (вакуум-насоси)
Рис 5. Конструкції роторних компресорів

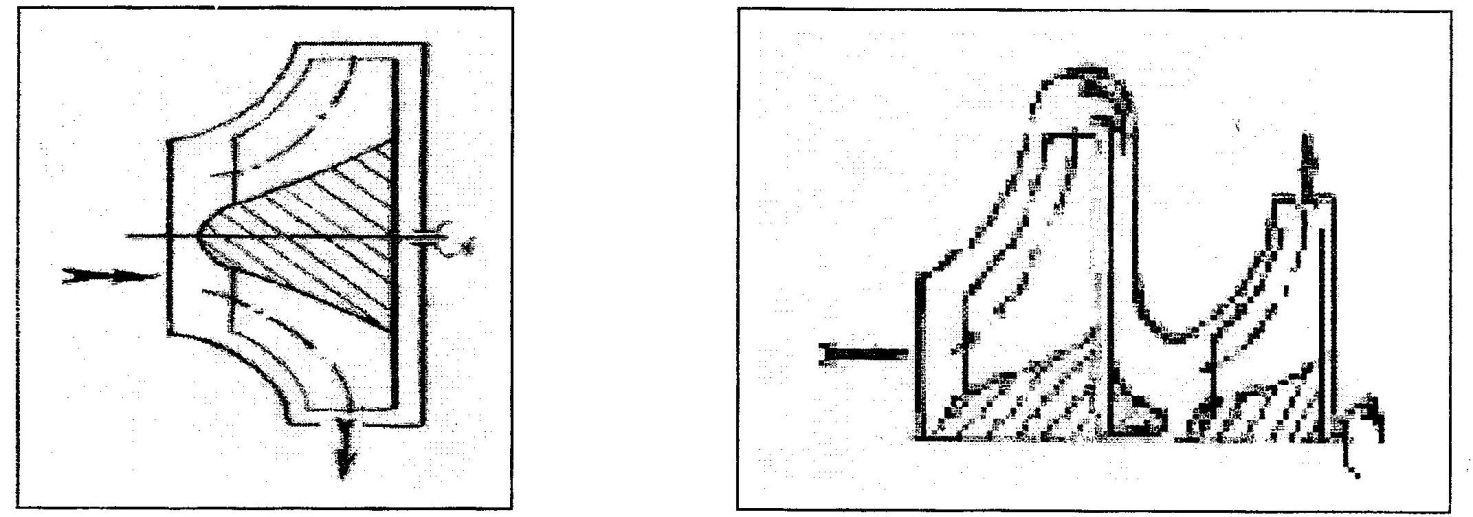

4. Відцентрові компресорні машини.
Відцентрові компресорні машини – машини динамічної дії робочим органом, яких є радіальні колеса з лопатями загнутими назад.
Одноступеневі Багатоступеневі
Рис 6. Конструкції відцентрових компресорів

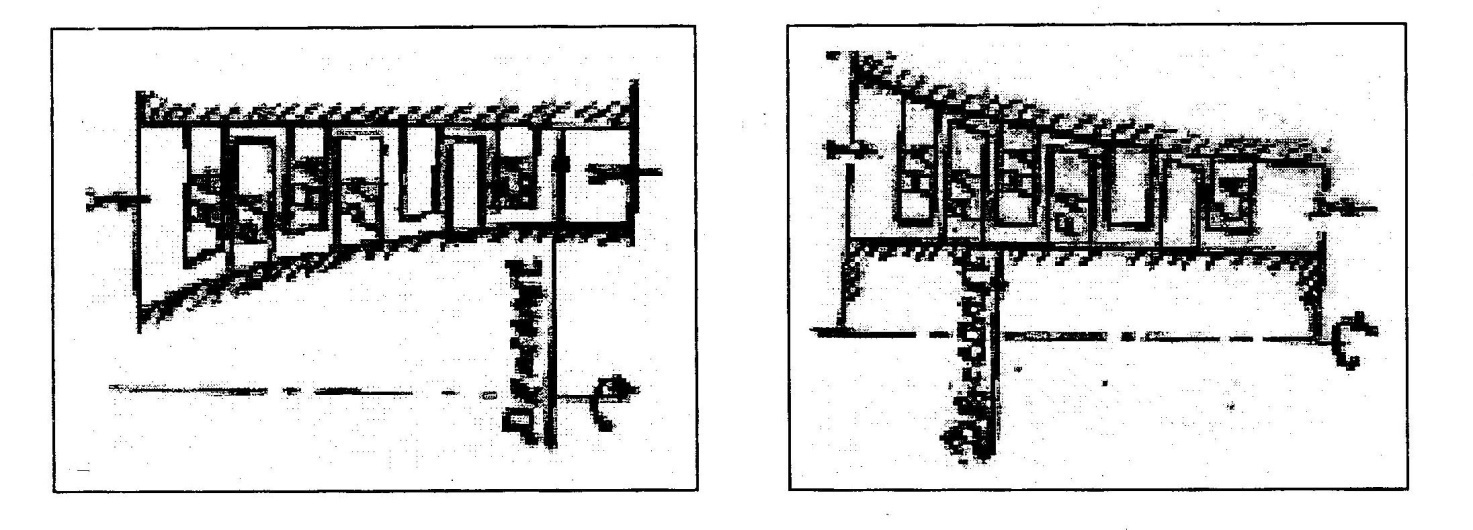

5. Осьові компресорні машини
Осьові компресорні машини – це машини динамічної дії.
Класифікують осьові компресорні машини
За типом проточної частини
НА - напрямні апарати; РЛ - робочі лопаті; СА - спрямні апарати.
Рис 7. Конструкції осьових компресорів
