3. Осьові вентилятори.

Осьові вентилятори - це вентилятори в яких забирається і подається повітря (газ) в осьовому напрямку. Вони включають ті ж елементи, що і відцентрові.

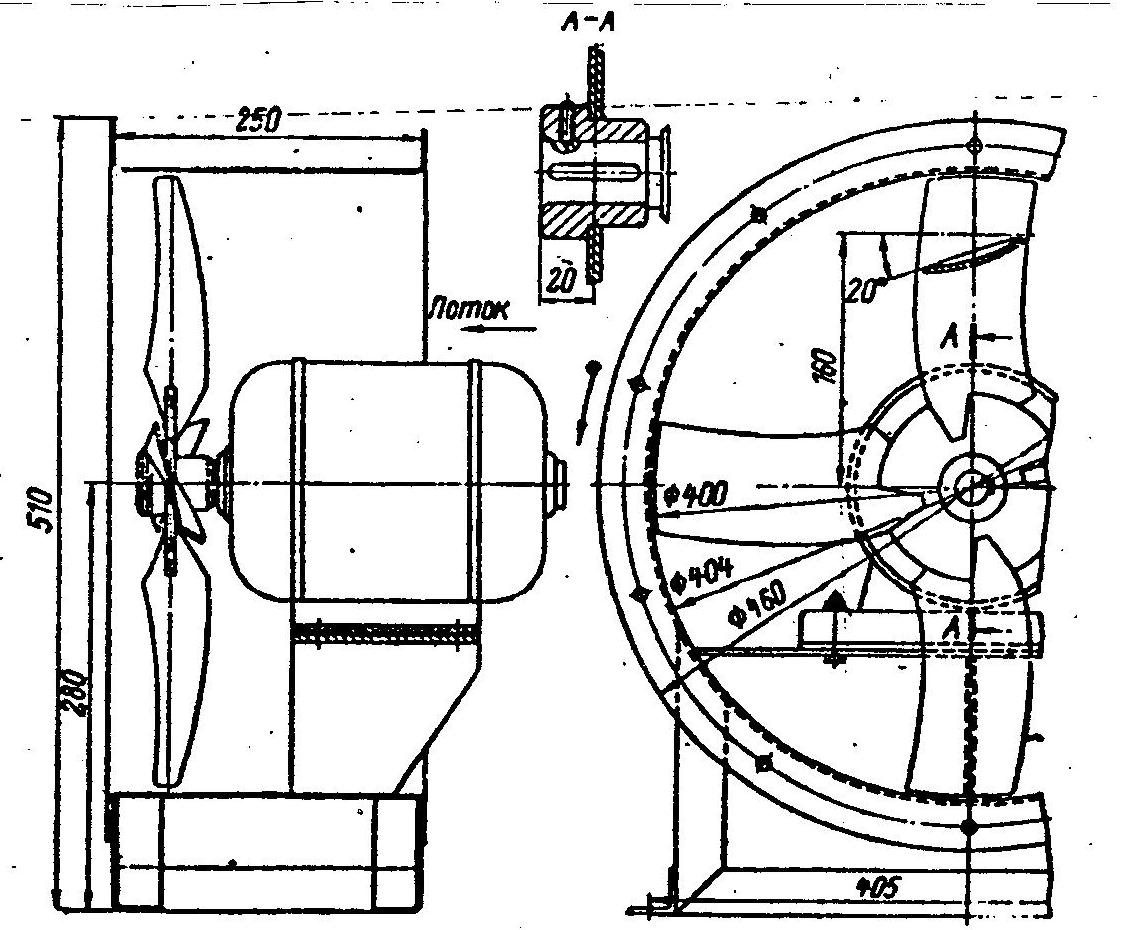

Рис.4. Осьовий вентилятор.

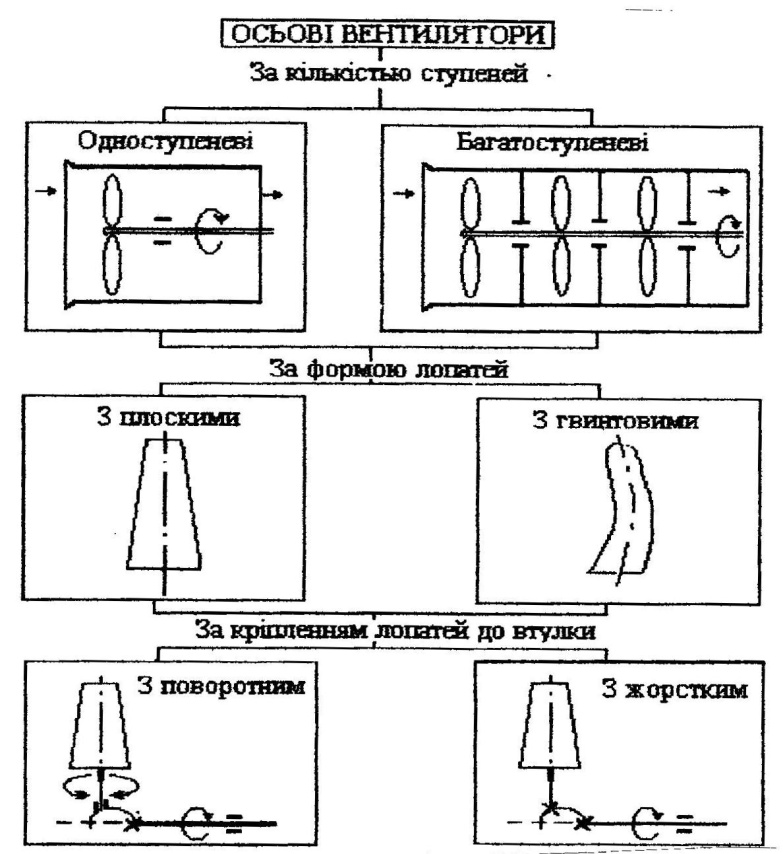

Працює осьовий вентилятор за принципом переносу робочим колесом, яке обертається, частинок газу в напрямку потоку. Відомі конструкції осьових вентиляторів представлені на рисунку 5.

Багатоступеневі вентилятори розвивають відносно високий тиск.

Робочі колеса з плоскими лопотями прості, а з гвинтовими – мають високий К.К.Д.. Поворотне кріплення лопатей дозволяє регулювати подачу вентилятора.

Рис. 5 Конструкції осьових вентиляторів

4.Вентиляторні установки.

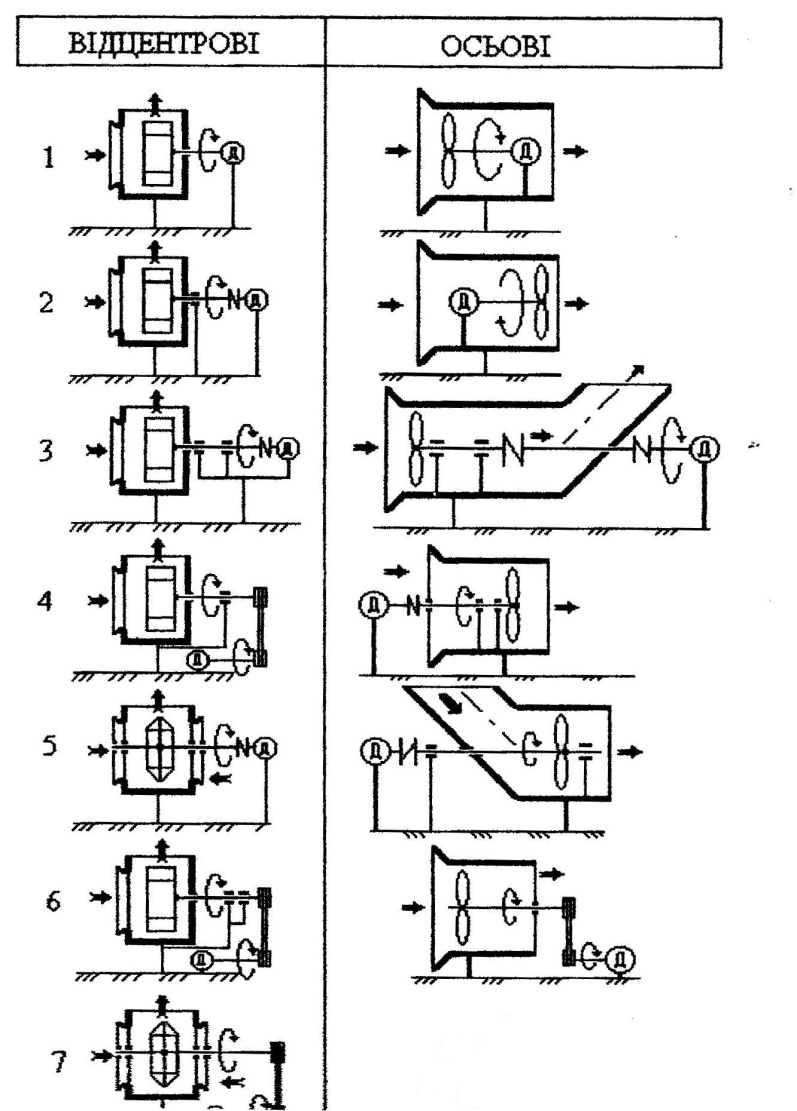

Вентиляторні установки, крім власне вентилятора, включають привод з силовим агрегатом, засоби боротьби з вібрацією, засоби регулювання подачі. Вони мають включати засоби з шумом, і конгрольно-вимірювальні прилади у вигляді манометрів, термометрів. Конструкції вентиляторних установок представлені на рисунку 6.

Як видно з констукцій представлених на рисунку 6, робочі колеса вентиляторів можуть установлятись на валах двигунів, приводи валів вентиляторів можуть здійснюватись від валів двигунів через муфти і пасові передачі

Двигуни, які знаходяться в потоці, інтенсивно охолоджуються, проте двигуни виносяться з потоку при наявності в потоці агресивних і механічних пилових домішок та вологи при високій температурі газу в потоці.

5 . Засоби регулювання подачі вентиляторів і боротьби з шумом та вібрацією.

Регулювання подачі вентиляторів може здійснюватись шляхом зміни частота обертання робочого колеса або дроселюванням на вході чи виході. Зміну частоти обертання робочих коліс забезпечують зміною частоти обертання валів двигунів варіаторами .

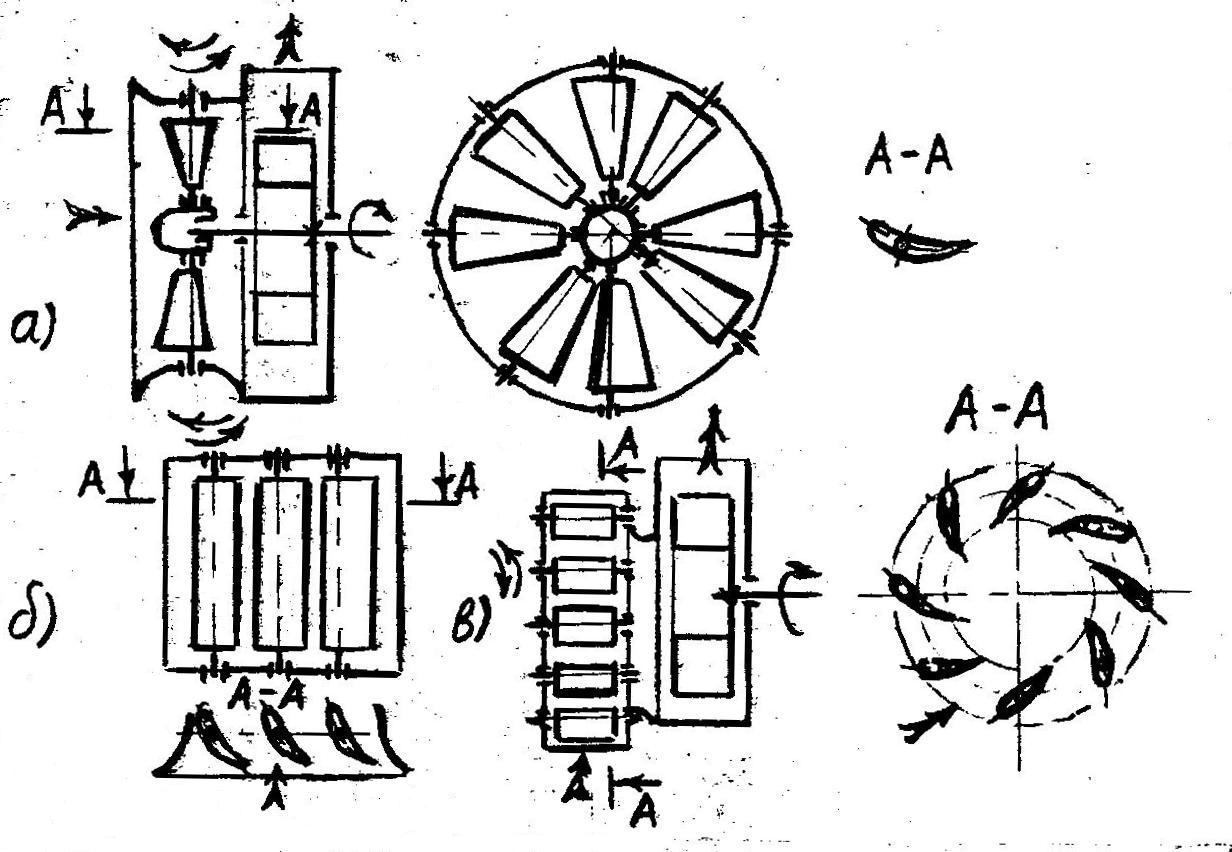

Вигідним є дроселювання на вході потоку в вентилятор. Найбільш поширені жалюзні засоби дроселювання на вході в вентилятор представлені на рисунку 7.

Рис. 7. Засоби регулювання подачі вентиляторів

Тема: Компресорні машини і установки.

Мета: Вивчити призначення, застосування, класифікацію, конструкції, роботу компресорних машин і установок.

Питання.

1. Призначення, застосування, класифікація компресорних машин.

2. Поршневі і діафрагменні компресорні машини.

3. Роторні компресорні машини.

4. Відцентрові компресорні машини.

5. Осьові компресорні машини.

6. Компресорні установки.

7. Елементи компресорних установок.

1. Призначення, застосування, класифікація компресорних машин.

Компресорні машини призначені для переміщення газів при степені підвищення тиску > 1,15.

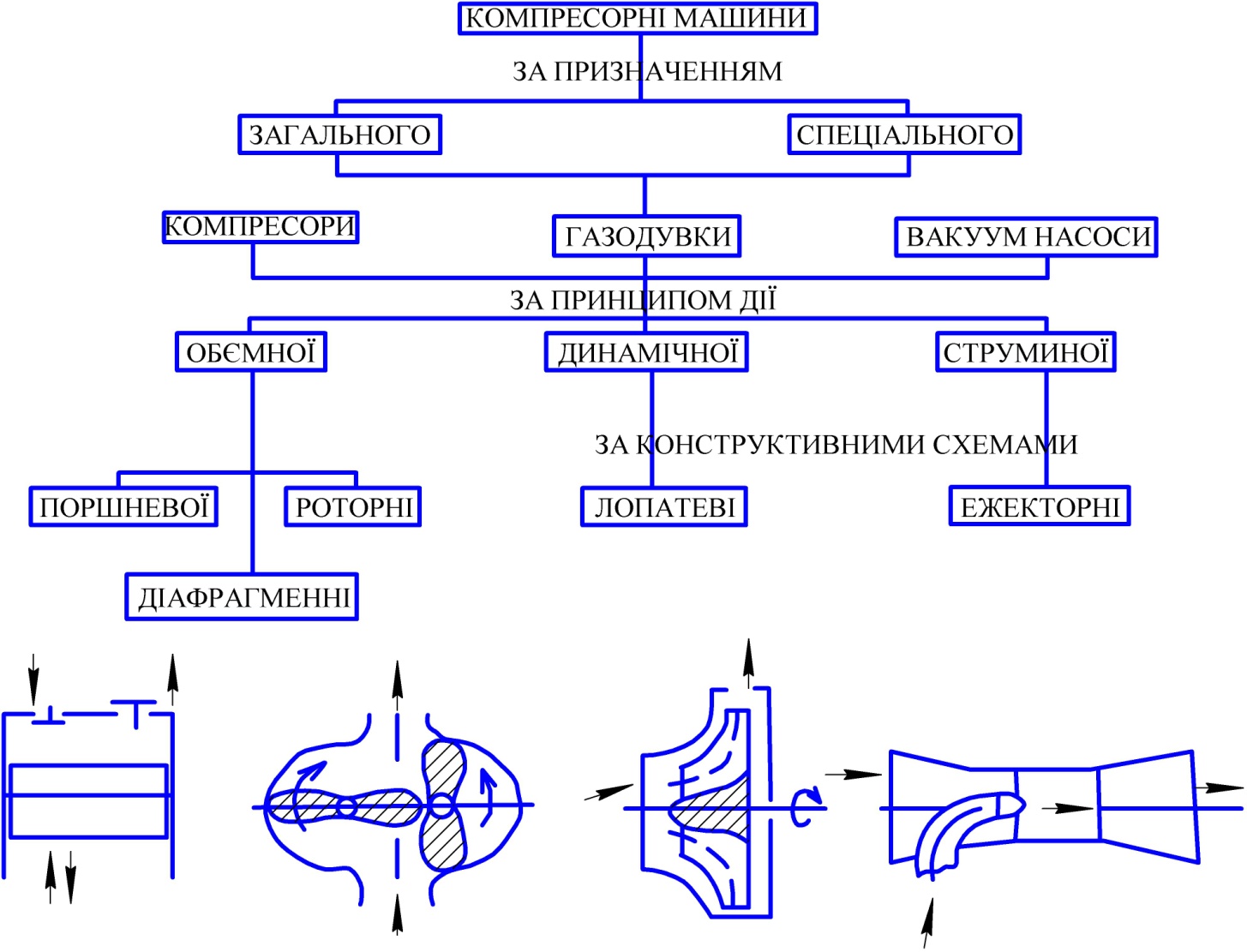

Загальну класифікацію компресорних машин можна представити у вигляді рисунка 1.

Рис 1. Класифікація компресорних машин

Компресори стискають газ і мають штучне охолодження порожнин, в яких стискається газ, що і відрізняє їх від простих газодувок. Газодувки використовуються в межах кінцевих тисків 0,25 МПа.

Вакуум-насоси – це машини, які відсмоктують газ із пристроїв, створюючи при цьому певне розрідження в пристроях.

Наведені особливості названих машин визначають і їх застосування. Так компресори використовують в пневматичних системах і приводах машин, спеціальних компресорних станціях з тиском до 100 і більше МПа.

Газодувки ефективні для забезпечення роботи пневмотранспортних установок, вакуум-насоси – пилесосних, аспіраційних установках та в пускових установках рідинних насосів.

Порівняльні характеристики компресорних машин представлені в таблиці 1.

Табл. 1.

Характеристика компресорних машин

Тип

Показники

подача, м3

Степінь підвищення тиску

Частота обертання вала с-1

Поршневі

вакуум-насоси

компресори

0-1,7

0-8,5

1-50

2,5-1000

1-25

1,7-50

Роторні

вакуум-насоси

газодувки

компресори

0-1,7

0-8,5

0-8,5

1-50

1,1-3

3-12

4-100

5-250

5-250

Відцентрові

вакуум-насоси

газодувки

компресори

0-100

0-85

1,7-65

1-1,15

1,1-4

3-20

5-50

5-50

25-750

Осьові

вентилятори

компресори

0,9-165

1,7-250

1-1,04

2-20

12-166

8,5-335
