Сети vpn mpls 2-го уровня (l2 vpn)
VPN 2-го уровня опираются на магистральную сеть IP/MPLS сеть 3-го уровня. Главное архитектурное различие L2 VPN и L3 VPN состоит в том, как организовано взаимодействие граничных маршрутизаторов РЕ и СЕ. В VPN 2-го уровня магистральный граничный маршрутизатор РЕ, в отличие от L3 VPN, не состоит с СЕ в равноправных одноранговых отношениях и не содержит собственных маршрутных таблиц для клиентской сети. Вместо этого он просто отображает входной трафик 2-го уровня на соответствующий входной туннель.
В последнее время повысился интерес операторов связи и производителей к сетям VPN MPLS 2-го уровня. Стандарты VPN MPLS 2-го уровня пока еще находятся на стадии разработки [4,5], но ведущие производители оборудования MPLS уже выпускают маршрутизаторы с поддержкой функций L2 VPN. Эти проекты определяют метод для настройки туннелей L2 VPN по сети MPLS, который может обрабатывать все типы трафика 2-го уровня, включая Ethernet, ретрансляцию кадров, ATM, TDM и PPP/HDLC. При этом по туннелю переносятся без изменения данные, сигнализация и синхронизация сетей второго уровня.
Для построения всех сетей второго уровня в настоящее время представляет интерес только технология Ethernet, имеющая более высокую скорость (до 10 Гбит/c), чем другие технологии канального уровня. Кратко опишем наиболее распространенный формат заголовков в сетях Ethernet и схему организации VLAN, которые могут туннелироваться по сети IP/MPLS
Протокол туннелирования IEEE 802.1Q VLAN tunneling – это сетевой протокол, с помощью которого данные, которые должны быть обработаны с помощью протокола А, упаковывается внутри кадра, который обрабатывается по протоколу В так, что с точки зрения протокола А сеть с протоколом В является сетью 2-го уровня (data link layer).
Туннелирование используется для выполнения ряда операций при организации VPN, в частности, для установки самостоятельной внутренней адресации. Например, администраторы различных компаний часто выдвигают требования самостоятельной нумерации (адресации) собственных VLAN. Однако совпадение нумерации у нескольких компаний, обслуживаемых одной магистралью, может привести к недопустимому перемешиванию данных VLAN различных компаний. Эту проблему невозможно разрешить, выделяя определенное адресное пространство для нумерации VLAN различных компаний, так как такое решение обладает, прежде всего, плохой масштабируемостью, т.е. общее число VLAN в сети может превысить максимальное допустимое число VLAN, определенное правилами IEEE 802.1Q.
Возможности организации туннелей связи согласно IEEE 802.1Q позволяют с помощью одной VLAN обеспечить работу на общей магистрали многих абонентов-компаний, имеющих, кроме того, по несколько собственных VLAN. Порт коммутатора, настроенный на организацию туннелей по IEEE 802.1Q, называют туннельным портом в отличие от других портов, которые называют транковыми. При настройке туннельной системы некий туннельный порт соответствует номеру отдельной компании, и все VLAN этой компании будут иметь этот номер.
На рис.11.2 приведена схема подключения VLAN компаний А и B к провайдерской сети с организацией двух туннелей.
Транковые порты
Рис.11.2 Схема организации туннеля VLAN разных компаний по общей магистрали
Таким образом, построение туннелей по спецификации IEEE 802.1Q позволяет расширить пространство VLAN за счет организации двухуровневой иерархии путем введения на туннельном порту в пакеты пользователей дополнительной (внешней) метки (tag) помимо существующей внутренней метки. Абонентский трафик, который приходит на туннельный порт коммутатора провайдера из транкового порта коммутатора отдельной компании, уже помечен в коммутаторе, принадлежащем компании, первым (внутренним) тегом, который определяет номер абонентской VLAN внутри компании. На туннельном порту каждому входящему пакету присваивается дополнительная метка (тег), соответствующая этому туннельному порту. На рис.11.3 показана структура исходного кадра Ethernet, изменяющаяся при организации VLAN компании (первое преобразование заголовка) и при организации туннеля на магистрали (второе преобразование).
Рис. 11.3. Формат меток VLAN на уровне L2 (стандарт IEEE 802.1р)
Из рис.11.3 видно, что стандартный кадр Ethernet (верхняя часть рисунка) при создании VLAN по стандарту IEEE 802.1Q дополняется двумя полями: Etype (сокращение от EtherType) и Tag, где в первом поле указывается тип протокола обработки кадра, а во втором вносится метка (tag), соответствующая номеру VLAN внутри корпорации. На нижней части рисунка показана структура кадра при туннелировании, где значение тега соответствует номеру туннельного порта.
Таким образом, путем создания туннелей на магистрали, данные виртуальных локальных сетей различных компаний будут обрабатываться раздельно даже при совпадающих внутренних номерах.
Использование поля приоритета в коммутаторах Ethernet нового поколения обеспечивает на канальном уровне обработку очередей различных приоритетов, что позволяет в какой-то мере выполнять требования QoS. Таким образом, на уровне L2 существует возможность обеспечения QoS в ограниченном объеме. На уровне L3 возможности обработки значительно более широкие, которые позволяют учесть требования L2 VPN по приоритетам в сетях IP/MPLS .
Организация сетей L2 VPN в среде IP/MPLS основана на двух основных подходах: «точка-точка» и «точка – много точек». Соответственно этому есть два типа VPN 2-го уровня в среде IP/MPLS:
двухточечные: подобно сетям ATM и ретрансляции кадров, используют фиксированные двухточечные соединения или туннели LSP (услуга VPWS-Virtual Private Wire Service), например, по технологии АTоМ – Any Transport Over MPLS, разработанной фирмой Cisco;
многоточечные: поддерживают узловую и иерархическую топологию (услуга VPLS – VirtualPrivate LAN Service).
Схема организации туннелей точка-точка приводится на рис.11.4.

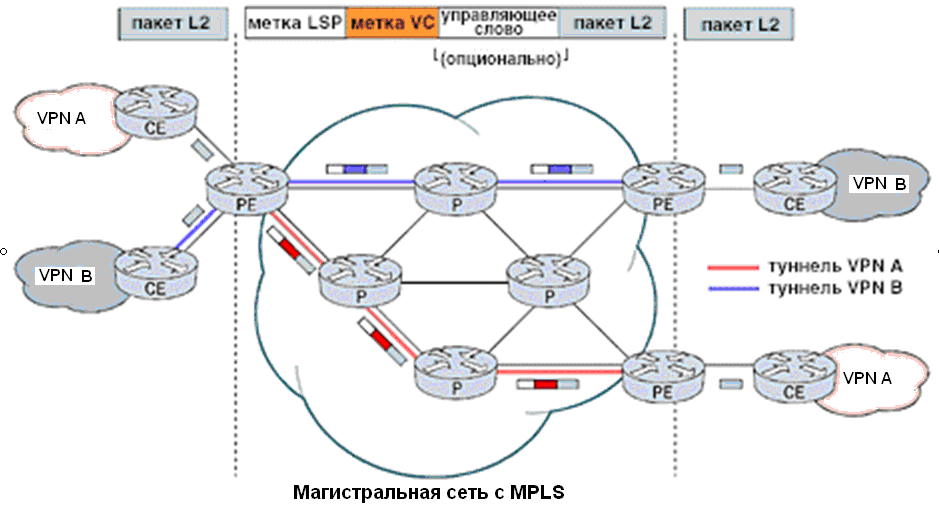

Рис. 11.4 Сеть VPN MPLS 2-го уровня типа «точка-точка»
Сети L2 VPN также используют процесс формирования стека меток подобно VPN 3-го уровня. Внешняя туннельная метка LSP определяет последовательный маршрут через сеть провайдера Внутренняя метка виртуального канала (VC) идентифицирует VLAN, VPN или соединение в оконечной точке. Кроме того, есть дополнительное управляющее слово (control word), следующее за меткой VC, которое переносит информацию о вложенном пакете 2-го уровня.
Услуга VPLS (Virtual Private LAN Services - услуга виртуальной частной LAN) - это многоточечная модель L2 VPN, которая в последнее время вызывает большой интерес. Модель VPLS использует Ethernet в качестве технологии доступа между сетями потребителя и провайдера, позволяет расширить частную корпоративную сеть Ethernet посредством управляемой провайдером инфраструктуры MPLS. Услуга VPLS функционально может быть представлена в виде виртуальной коммутации L2 VPN на граничных маршрутизаторах РЕ сети MPLS. Множество узлов корпоративных пользователей можно соединить в одну L2 VPN вместе со всеми пунктами, выполняющими коммутацию на втором уровне (см. рис.11.5).
Рис. 11.5 Схема предоставления услуги VPLS для L2 VPN
На рис.11.5 VLAN, направленный от узла СЕ, присоединенного к РЕ1, к другому СЕ, присоединенному к РЕ2, должен коммутироваться в узле РЕ3 (в виртуальном коммутаторе на втором уровне). Если бы такого коммутатора не было, необходимо было бы организовать туннель точка-точка от РЕ1 до РЕ2.
Для организации сети VPLS маршрутизаторы должны быть укомплектованы специальными платами, реализующими коммутацию на втором уровне.
Как уже было отмечено, в L2 VPN маршрутизаторы PE и CE не обязательно должны быть одноранговыми узлами, как это требуется для VPN 3-го уровня. Сети VPN MPLS 2-го уровня имеют явное преимущество, состоящее в том, что они способны переносить пакеты, построенные на базе любого корпоративного протокола – сеть MPLS будет прозрачной для этих данных. Эти сети могут также работать поверх практически любой транспортной среды, осуществляя интеграцию IP-сетей, не ориентированных на соединение, с сетями, предполагающими установление соединений. Квалификация пользователей может быть минимальной, поскольку не требуется конфигурирования маршрутизации.
С другой стороны L2 VPN не могут наращиваться подобно L3 VPN. Вся сетка LSP должна быть настроена заранее между всеми узлами L2 VPN: требование, которое не состыкуется с большим количеством узлов. Кроме того, эти сети не могут воспользоваться преимуществом автоматического составления маршрута, доступным в сетях VPN 3-го уровня. Так что они больше подходят для ситуаций с небольшим количеством узлов VPN и статическими маршрутами.
Поскольку в сети MPLS потоки трафика достаточно устойчивы, можно считать, что большая часть маршрутов может быть отнесена к статическим маршрутам, на которых могут строиться L2 VPN.
