В-1 Відомість підрахунку об’ємів земляних робіт

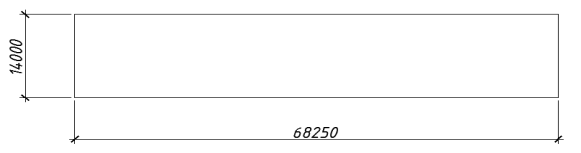

№	Назва робіт	Об'єм робіт		Ескіз, формула підрахунку
№	Назва робіт	Од. вим.	К-ть	Ескіз, формула підрахунку
1	2	3	4	5
1	Зрізування рослинного шару	м³	600,1	a =10м м³
2	Планування майданчика	м²	3000,5	a =10м м²
3	Розробка ґрунту екскаватором потужністю 59кВт	м³	847,46	м³ м³ м³
4	Доробка грунту 2 групи вручну	м³	25,42	м³
5	Зворотня засипка бульдозером	м³	650,99	м³
6	Доробка грунту 2 групи вручну	м³	19,53	м³

03 004 ПЗ

Лист

Назва елем.

К-ть

Марка

Об’єм м³

Маса т

Площа м²

Заг.обєм м³

Заг.маса т

Фундаменти збірні

ФП1

ФП2

ФП3

ФБ1

ФБ2

ФБ3

130

280

121

СФК-13

СФК-14

СФК-15

ФБС12.4.3-7

ФБС24.3.6-7

ФБС9.4.6-т

0,525

0,310

0,224

0,391

0,154

0,291

1,760

1,040

0,750

1,310

0,515

0,975

2,38

1,80

0,78

0,90

0,30

0,68

68,25

17,98

4,93

109,48

18,63

2,62

228,8

60,32

16,5

366,8

62,32

8,78

Плити перекриття

П1

П2

П7

П8

П9

218 469

132

ПТ-57-10а

П-57-12а

ИПК-21-31

ПТП11-9

ПТР59-12л

0,679

0,821

0,786

0,084

0,693

1,69

2,04

1,965

0,198

1,720

5,62

6,75

6,55

0,97

6,97

154,81

384,23

103,75

3,36

0,693

385,32

954,72

259,38

7,92

1,72

Плити покриття

П1

П2

П3

П4

П5

П6

П7

ПТ-57-10а

П-57-12а

ПП-24-10

ПР-60-12

ИПП-21-31л

ПР-57-12б

ИПК-21-31

0,679

0,821

0,285

0,535

0,791

0,667

0,710

1,69

2,04

0,70

1,325

1,965

1,650

1,763

5,62

6,76

2,36

7,12

6,55

4,98

5,91

6,79

64,04

1,71

1,07

7,91

0,667

8,52

16,9

159,12

4,2

2,65

19,65

1,650

21,16

Сходові марші

СМ1

ЛМ 28-11

0,38

0,95

6,08

15,2

В-2 Відомість підрахунку об’ємів монтажних робіт

03 004 ПЗ

Лист

В-3 Відомість підрахунку об'ємів цегляної кладки

Ділянка	Довж.ст.,м	Висота, м	Площа ст., м²	Площа прорізів, м²	Товщст.,м	Площа кл., м²	Об’єм кл., м³
І поверх
А-А	69,13	2,8	193,56	56,78	0,64	136,78	87,54
Д-Д	69,13	2,8	193,56	52,33	0,64	141,23	90,39
Г-Г	67,85	2,8	189,98	29	0,38	160,98	61,17
В-В	67,85	2,8	189,98	22,4	0,38	167,58	63,68
1-1	13,60	2,8	38,08	1,26	0,64	36,82	23,56
8-8	13,60	2,8	38,08	1,26	0,64	36,82	23,56
2-2	10,92	2,8	30,58	-	0,38	30,58	11,62
5-5	10,92	2,8	30,58	-	0,38	30,58	11,62
3-3	5,46	2,8	15,29	-	0,38	15,29	5,81
6-6	5,46	2,8	15,29	-	0,38	15,29	5,81
4-4	10,92	2,8	30,58	-	0,38	30,58	11,62
7-7	10,92	2,8	30,58	-	0,38	30,58	11,62
А-В	32,76	2,8	91,73	4,56	0,12	87,17	10,46
Д-Г	36,86	2,8	103,21	7,40	0,12	95,81	11,50
4-5	20,52	2,8	57,46	5,60	0,12	51,86	6,22
Санвузли	21,02	2,8	58,86	10,4	0,12	48,46	5,82
ІІ поверх
А-А	69,13	2,8	193,56	60,27	0,64	133,29	85,31
Д-Д	69,13	2,8	193,56	49,4	0,64	114,16	92,26
Г-Г	67,85	2,8	189,98	28	0,38	161,98	61,55
В-В	67,85	2,8	189,98	25,2	0,38	164,78	62,61
Б-Б	10,94	2,8	30,63	9,38	0,64	21,25	13,60
1-1	13,60	2,8	38,08	1,26	0,64	36,82	23,56
8-8	13,60	2,8	38,08	1,26	0,64	36,82	23,56
2-2	10,92	2,8	30,58	-	0,38	30,58	11,62
5-5	10,92	2,8	30,58	-	0,38	30,58	11,62
3-3	5,46	2,8	15,29	-	0,38	15,29	5,81
6-6	5,46	2,8	15,29	-	0,38	15,29	5,81
4-4	10,92	2,8	30,58	-	0,38	30,58	11,62
7-7	10,92	2,8	30,58	-	0,38	30,58	11,62
Санвузли	42,04	2,8	117,71	20,8	0,12	96,92	11,63

03 004 ПЗ

Лист

Ділянка	Довж.ст.,м	Висота, м	Площа ст., м²	Площа прорізів, м²	Товщст.,м	Площа кл., м²	Об’єм кл., м³
ІІІ поверх
А-А	69,13	2,8	193,56	60,27	0,64	133,29	85,31
Д-Д	69,13	2,8	193,56	49,4	0,64	114,16	92,26
Г-Г	67,85	2,8	189,98	28	0,38	161,98	61,55
В-В	67,85	2,8	189,98	25,2	0,38	164,78	62.61
Б-Б	10,94	2,8	30,63	9,38	0,64	21,25	13,60
1-1	13,60	2,8	38,08	1,26	0,64	36,82	23,56
8-8	13,60	2,8	38,08	1,26	0,64	36,82	23,56
2-2	10,92	2,8	30,58	-	0,38	30,58	11,62
5-5	10,92	2,8	30,58	-	0,38	30,58	11,62
3-3	5,46	2,8	15,29	-	0,38	15,29	5,81
6-6	5,46	2,8	15,29	-	0,38	15,29	5,81
4-4	10,92	2,8	30,58	-	0,38	30,58	11,62
7-7	10,92	2,8	30,58	-	0,38	30,58	11,62
Санвузли	42,04	2,8	117,71	20,8	0,12	96,92	11,63
ІV поверх
А-А	69,13	2,8	193,56	60,27	0,64	133,29	85,31
Д-Д	69,13	2,8	193,56	49,4	0,64	114,16	92,26
Г-Г	67,85	2,8	189,98	28	0,38	161,98	61,55
В-В	67,85	2,8	189,98	25,2	0,38	164,78	62.61
Б-Б	10,94	2,8	30,63	9,38	0,64	21,25	13,60
1-1	13,60	2,8	38,08	1,26	0,64	36,82	23,56
8-8	13,60	2,8	38,08	1,26	0,64	36,82	23,56
2-2	10,92	2,8	30,58	-	0,38	30,58	11,62
5-5	10,92	2,8	30,58	-	0,38	30,58	11,62
3-3	5,46	2,8	15,29	-	0,38	15,29	5,81
6-6	5,46	2,8	15,29	-	0,38	15,29	5,81
4-4	10,92	2,8	30,58	-	0,38	30,58	11,62
7-7	10,92	2,8	30,58	-	0,38	30,58	11,62
Санвузли	42,04	2,8	117,71	20,8	0,12	96,92	11,63

03 004 ПЗ

Лист

Ділянка	Довж.ст.,м	Висота, м	Площа ст., м²	Площа прорізів, м²	Товщст.,м	Площа кл., м²	Об’єм кл., м³
V поверх
А-А	69,13	2,8	193,56	60,27	0,64	133,29	85,31
Д-Д	69,13	2,8	193,56	49,4	0,64	114,16	92,26
Г-Г	67,85	2,8	189,98	28	0,38	161,98	61,55
В-В	67,85	2,8	189,98	25,2	0,38	164,78	62.61
Б-Б	10,94	2,8	30,63	9,38	0,64	21,25	13,60
1-1	13,60	2,8	38,08	1,26	0,64	36,82	23,56
8-8	13,60	2,8	38,08	1,26	0,64	36,82	23,56
2-2	10,92	2,8	30,58	-	0,38	30,58	11,62
5-5	10,92	2,8	30,58	-	0,38	30,58	11,62
3-3	5,46	2,8	15,29	-	0,38	15,29	5,81
6-6	5,46	2,8	15,29	-	0,38	15,29	5,81
4-4	10,92	2,8	30,58	-	0,38	30,58	11,62
7-7	10,92	2,8	30,58	-	0,38	30,58	11,62
Санвузли	42,04	2,8	117,71	20,8	0,12	96,92	11,63
Горище
А-А	69,13	2,1	145,17	2,57	0,64	142,60	91,26
Д-Д	69,13	2,1	145,17	2,57	0,64	142,60	91,26
Г-Г	67,85	1,5	101,78	45,88	0,38	55,90	21,24
В-В	67,85	1,5	101,78	45,88	0,38	55,90	21,24
1-1	13,60	2,1	28,56	-	0,64	28,56	18,28
8-8	13,60	2,1	28,56	-	0,64	28,56	18,28
2-2	2,72	2,1	5,71	-	0,38	5,71	2,17
5-5	2.72	2,1	5,71	-	0,38	5,71	2,17
3-3	5,46	2,1	11,47	-	0,38	11,47	4,36
6-6	5,46	2,1	11,47	-	0,38	11,47	4,36
4-4	5,46	2,1	11,47	1,8	0,38	9,67	3,67
7-7	5,46	2,1	11,47	1,8	0,38	9,67	3,67

03 004 ПЗ

Лист

В-4 Відомість підрахунку покрівельних робіт

Назва покрівлі та її елементів	Од. вим.	К-ть	Формула підрахунку
Пароізоляція	м²	946,91	м²
Утеплювач	м²	946,91	м²
Гідроізоляція	м²	946,91	м²
Захисний шар	м²	946,91	м²

В-5 Відомість підрахунку робіт по влаштуванню підлог

№	Назва підлоги і її елементів	Розміри приміщень,м	Площа м²	К-ть прим.	Заг. площа, м²	Товщина шару, мм	Об'єм матер., м³
1	Шпунтовані дошки	3,065,46*	16,73	2	33,46	29	0,97
		2,285,46*	12,48	2	24,96	29	0,72
		3,735,46*	20,39	1	20,39	29	0,59
		4,003,34*	13,36	1	13,36	29	0,39
		2,673,34*	8,92	1	8,92	29	0,26
		3,343,1*	10,35	1	10,35	29	0,30
		2,003,48*	6,96	1	6,96	29	0,20
		2,002,97*	5,94	1	5,94	29	0,17
2	Паркет на мастиці	49,391,92*	94,83	1	94,83	15	1,42
		10,591,92*	20,33	8	162,64	15	2,44
		9,221,92*	17,70	4	70,8	15	1,06
3	Керамічна плитка (варіант 1)	7,235,46*	39,48	1	39,48	-	-

03 004 ПЗ

Лист

№	Назва підлоги і її елементів	Розміри приміщень,м	Площа м²	К-ть прим.	Заг. площа, м²	Товщина шару, мм	Об'єм матер., м³
4	Керамічна плитка (варіант 2)	1,520,90*	1,37	36	49,32	-	-
		1,190,90*	1,07	36	38,52	-	-
		1,921,72*	3,30	18	59,40	-	-
		4,521,92*	8,68	18	156,24	-	-
		1,661,43*	2,37	1	2,37	-	-
		1,662,54*	4,22	1	4,22	-	-
		2,895,46*	15,78	10	157,80	-	-
5	Паркет	5,463,30*	18,02	36	648,72	15	9,73
		3,295,46*	17,96	20	359,20	15	5,39
		3,3255,46*	18,15	16	290,40	15	4,36
		3,2955,46*	17,99	72	1295,28	15	19,43
		6,791,32*	8,96	36	322,56	15	4,83
		5,474*	21,88	8	175,04	15	2,66
		3,745,46*	20,42	1	20,42	15	0,31
		5,463,10*	16,93	2	33,86	15	0,51
		10,355,46*	56,51	1	56,51	15	0,85
		1,533,34*	5,11	1	5,11	15	0,08
		3,343,81*	12,73	1	12,73	15	0,19
		2,453,46*	8,48	1	8,48	15	0,13
		3,103,34*	10,35	1	10,35	15	0,15

03 004 ПЗ

Лист

В-6 Відомість підрахунку об’ємів штукатурних робіт

Назва приміщення	Розміри а х в, м	Перим, м	Висот, м	К-ть прим.	Площа стін, м²	Площа прорізів, м²	Площа штук, м²
Кімната обслуговуючого персоналу	3,065,46*	17,04	2,8	1	47,71	3,49	44,22
Кладова	2,285,46*	15,48	2,8	1	43,34	3,49	39,85
Вихователь	2,944,14*	14,16	2,8	1	39,65	4,86	34,79
Комендант	3,105,46*	17,12	2,8	1	47,94	4,86	43,08
Бібліотека	3.745,46*	18,40	2,8	1	51,52	4,86	46,66
Вестибюль	7,235,46*	25,38	2,8	1	71,06	8,66	62,40
Зал культмасових міроприємств	10,355,46*	31,68	2,8	1	88,54	12,98	75,56
Кімната для приїжих	3,065,46*	17,04	2,8	1	47,71	3,49	44,22
Спортивний інвентар	2,285,46*	15,48	2,8	1	43,34	3,49	39,85
Зберігання речей	3,344,00*	14,68	2,8	1	41,10	3,87	37,23
Зберігання чистої білизни	3,342,67*	12,02	2,8	1	33,66	3,87	29,79
Кладова буфету 1	3,103,34*	12,88	2,8	1	36,06	2,8	33,26
Кладова буфету 2	2,453,34*	11,58	2,8	1	32,42	3,35	29,07
Брудна білизна	2,972,00*	9,94	2,8	1	27,83	1,4	26,43
Фотокімната	2,642,00*	9,28	2,8	1	25,98	1,4	24,58
Коридор 5	3,142,00*	10,28	2,8	1	27,78	4,2	23,58
Підсобна	3,482,00*	10,96	2,8	1	30,69	2,8	27,89
Буфет	8,215,46*	27,34	2,8	1	76,55	12,32	64,23
Коридор 6	3,345,46*	17,60	2,8	1	49,28	4,2	45,08
Ізолятор	3,343,81*	14,30	2,8	1	40,04	1,4	38,64
Щитова	1,533,34*	9,74	2,8	1	27,78	1,4	26,38

03 004 ПЗ

Лист

Назва приміщення	Розміри а х в, м	Перим, м	Висот, м	К-ть прим.	Площа стін, м²	Площа прорізів, м²	Площа штук, м²
Кухня	2,895,46*	16,70	2,8	10	46,76	3,87	428,90
Коридор 1	49,391,92*	102,62	2,8	1	287,34	33	254,34
Душева	1,520,90*	4,84	2,8	36	13,55	2,8	387,00
Туалет	1,190,90*	4,18	2,8	36	11,70	2,8	320,40
Прохід	1,921,72*	7,28	2,8	18	20,38	6,4	251,64
Санвузол	4,331,92*	12,50	2,8	18	35,00	3,6	565,20
Коридор 2	10,591,92*	25,02	2,8	8	70,06	9,4	485,28
Коридор 3	9,221,92*	22,28	2,8	4	62,38	5,6	227,12
Кімната для відпочинку	5,474,00*	18,94	2,8	8	53,03	4,69	386,72
Кімната 1	5,463,30*	17,52	2,8	36	49,06	3,87	1626,84
Кімната 2	3,2953,94*	14,47	2,8	72	40,52	3,87	2638,8
Кімната 3	3,295,46*	17,50	2,8	20	49,00	3,87	902,60
Кімната 4	3,3255,46*	17,57	2,8	20	49,20	3,87	906,60
Коридор 4	6,791,32*	16,22	2,8	36	45,42	10,6	381,60

03 004 ПЗ

Лист

В-7 Зведена відомість підрахунку об'ємів робіт

Назва	Од. вим.	К-ть	Пояснення, підрахунок
1	2	3	4
Зрізування рослинного шару	м³	600,1	В-1
Планування майданчика бульдозером потужністю 59кВт	м²	3000,5	В-1
Розробка ґрунту екскаватором у відвал	м³	847,46	В-1
Доробка грунту 2 групи вручну	м³	25,42	В-1
Влаштування піщаної підготовки	м³	36,05	м³
Влаштування стрічкових збірних фундаментів	шт.	620	В-2
Зворотня засипка бульдозером	м³	650,99	В-1
Доробка грунту 2 групи вручну	м³	19,53	В-1
Влаштування горизонтальної гідроізоляції	м²	33,82	м³
Монтаж плит перекриття під підлоги І поверху	100 шт.	1,74	Специфікація збірних бетонних і залізобетонних елементів
Влаштування цегляної кладки зовнішніх стін І поверху	м³	222,05	В-3

03 004 ПЗ

Лист

Назва	Од. вим.	К-ть	Пояснення, підрахунок
1	2	3	4
Влаштування цегляної кладки внутрішніх стін І поверху	м³	182,95	В-3
Влаштування цегляних перегородок	м²	670,98	В-3
Влаштування перемичок І поверху	шт.	105	шт.
Монтаж сходових маршів і площадок 1,2,3,4 поверхів	шт.	4	Всього 16штук, тобто по 4 сходові марші на поверх.
Влаштування гіпсобетонних перегородок І поверху	м²	252	м²
Монтаж плит перекриття І поверху	100 шт.	1,74	Специфікація збірних бетонних і залізобетонних елементів
Встановлення віконних блоків І поверху	м²	73,07	м²
Встановлення дверних блоків І поверху	м²	107,8	м²
Скління вікон І поверху	м²	73,07	м²
Влаштування стяжки з легкого бетону І поверху	м²	208,66	В-5
Влаштування стяжки із ц/п розчину І поверху	м²	198,35	В-5

03 004 ПЗ

Лист

Назва	Од. вим.	К-ть	Пояснення, підрахунок
1	2	3	4
Влаштування дощатої підлоги І поверху	м²	124,34	В-5
Влаштування цегляної кладки зовнішніх стін 2,3,4,5 поверхів	м³	239,04	В-3
Влаштування цегляної кладки внутрішніх стін 2,3,4,5 поверхів	м³	182,26	В-3
Влаштування перемичок 2,3,4,5 поверхів	шт.	102
Влаштування гіпсобетонних перегородок 2,3,4,5 поверхів	м²	489,89	м²
Встановлення віконних блоків 2,3,4,5 поверхів	м²	110,34
Встановлення дверних блоків 2,3,4,5 поверхів	м²	99,2	м²
Скління вікон 2,3,4,5 поверхів	м²	110,34
Влаштування цегляної кладки зовнішніх стін горища	м³	219,08	В-3
Влаштування цегляної кладки внутрішніх стін горища	м³	62,88	В-3

03 004 ПЗ

Лист

Назва	Од. вим.	К-ть	Пояснення, підрахунок
1	2	3	4
Монтаж плит покриття	шт.	118	В-2
Влаштування пароізоляції	м²	946,91	В-4
Влаштування утеплювача	м²	946,91	В-4
Влаштування гідроізоляції та захисного шару	м²	946,91	В-4
Огородження покриття перилами	м	164,50	м
Штукатурка стін	м²	10559,83	В-6
Штукатурка стель	м²	4198,62	В-5
Влаштування підлоги із мозаїчного паркету	м²	3567,53	В-5
Влаштування підлоги з керамічної плитки	м²	467,87	В-5
Пофарбування стель водоемульсійними фарбами	м²	4198,62	В-5
Обклейка стін шпалерами	м²	6967,83	В-6
Фарбування масляними фарбами стін	м²	3952	В-6
Фарбування масляними фарбами віконних блоків	м²	771,66	м²
Фарбування масляними фарбами дверних блоків	м²	1211,04	м²

03 004 ПЗ

Лист

Назва	Од. вим.	К-ть	Пояснення, підрахунок
1	2	3	4
Підготовка під вимощення	м²	205,66	м²
Влаштування вимощення	м²	205,66	м²

03 004 ПЗ

Лист

Технологія та організація при виконанні земляних робіт

Щоб запобігти зруйнуванню, котлован захищають від атмосферних опадів, особливо на ґрунтах, що просідають. Технологічна перерва між закінченням не повинна перевищувати зміни.

Технологія підготовки витрамбованих котлованів включає такі основні етапи:

Відсипка на місці майбутнього котловану шару щебеню товщиною 0,3…0,4 м.
Втрамбовування коткована на задану глибину з підсипкою 1…2 удари трамбівки щебеню шаром , що дорівнює 0,7 діаметра трамбівки.

Технологія влаштування витрамбованих котлованів (пробитих свердловин) і піщаних , у тому числі водонасичених ґрунтах така:

Відсипка на місці майбутнього коткованого шару суміші щебеню та суглинку або глини при оптимальній вологості (70% - щебеню, 30% - суглинку або глини) товщиною, що дорівнює діаметру трамбівки.
Втрамбовування котловану окремими ділянками по висоті рівними діаметру трамбівки з повним заповненням їх тим же складом суміші щебенню та суглинку, або глини при наступному трамбуванні.
Влаштування розширу з щебеню.

Влаштування зворотних засипок і підсипок під підлогу.

До початку робіт із зворотної засипки пазух фундаментів потрібно:

Повністю закінчити влаштування фундаментів і перевірити їх проектне положення;
Виконати і перевірити гідроізоляцію фундаментів;
Видалити з котловану всі механізми, обладнання, невикористані матеріали і відходи;

Скласти акти на прихованні роботи і одержати дозвіл замовника на зворотню засипку.

03 004 ПЗ

Лист

Технологія та організація при виконанні монтажних робіт

Організацію виконання монтажних робіт і праці робітників здійснюють відповідно до вимог СніП 3.01.01-85*, проекту виконання робіт, технологічних карт і карт трудових процесів.

Якість виконання монтажних робіт контролюють інженерно-технічні працівники будівельно-монтажної організації, технічного нагляду замовника, авторського нагляду проектної організації, інспекції державного архітектурного-будівельного контролю (ДАБК) згідно з вимогами СніП 3.03.01-87 і технологічними картами. При виконанні монтажних робіт перевіряють: відповідність збірних конструкцій проекту; правильність встановлення конструкцій відповідно до робочих креслень (вертикальність, горизонтальність, суміщення осей, товщина швів та ін.); щільність їх примикання до опорної поверхні і одна до одної в межах допустимих відхилень; якість зварювання і заповнення стиків і швів; збереження конструктивних елементів і їх опорядження; виконання інших спеціальних вимог проекту.

Проміжному здаванню і прийманню схованих робіт підлягають такі конструкції і роботи: основи під фундаменти; фундаменти до їх засипання; опори і місця спирання конструкцій; зварювання і захист сполучень елементів стиків від корозії; герметизація стиків і швів.

Монтаж залізобетонних плит виконує ланка монтажників із чотирьох чоловік: 4-го розряду - 1 чол., 3-го розряду – 2 чол., 2-го розряду – 1 чол. і за участю машиніста крана. Ланку монтажників для виконання робіт забезпечують необхідним монтажним оснащенням. Для піднімання плит використовують чотиривітковий строп з гаками. Плити перекриття укладають при монтажі у проектне положення, не допускаючи перекосів і утворення великих зазорів. Шви замонолічують тільки після перевірки правильності встановлення конструкцій та виконання антикорозійного захисту деталей. Перед замонолічуванням стиків поверхні елементів очищають від сміття і бруду.

03 004 ПЗ

Лист

Техніка безпеки при виконанні монтажних робіт

Монтажники проходять медичний огляд, спеціальну підготовку, здають іспити і одержують посвідчення на право виконання робіт.

Вантажопідйомні машини і такелажні пристосування до початку роботи і в процесі експлуатації проходять технічний огляд згідно з вимогами Держнагляду охорони праці.

Особливу увагу приділяють стану канатів, вибраковування яких здійснюють за числом обривів дроту на довжині одного кроку звивки кожної сталки. Крок звивки визначають як відстань між двома точками уздовж центральної осі канату, між якими розміщено стільки сталок, скільки їх є в поперечному перерізі канату.

Перед підніманням перевіряють масу будівельних конструкцій, справність стропів і пристосувань, відповідність перерізу стропів масі конструктивних елементів і вантажопідйомності крана на даному вильоті гака.

При підніманні конструкцій забороняється підтягувати їх при косому натягуванні канату або поворотом стрілки крана; піднімати або відривати краном вантаж, який примерз до землі або заглиблений у землю; переміщати вантаж разом з людьми на цьому; перебувати або переходити під вантажем, який піднімають або опускають; залишати вантаж у підвішеному стані після закінчення роботи або під час перерви.

Команду на піднімання конструкцій подає бригадир або ланковий спеціальними сигналами (рухом рук, прапорців та ін.) Винятком є команда «Стій», яку може подати кожний член бригади, якщо він бачить, що подальша робота крана може призвести до аварії або падіння вантажу.

Для запобігання від розгойдування і ударів об змонтовані конструкції під час піднімання і перенесення, а також забезпечення наведення на проектну позначку збірні конструкції утримують і направляють за допомогою прядив’яних відтяжок, прикріплених до кінців конструктивного елементу до піднімання.

Монтажні крани встановлюють відповідно до проекту виконання робіт на безпечній відстані від діючих ліній електропередачі та траншей (СНіП III-4-80*).

Монтажні роботи припиняють при швидкості вітру 10…12м/с і більше, при ожеледиці, сильному снігопаді, дощі.

03 004 ПЗ

Лист

Технологія та організація при виконанні кам’яних робіт

При проведенні мулярських робіт враховують, що кладка розрахована на сприйняття стискуючих зчеплень, тому камені розміщують постелями перпендикулярно діючій силі або з відхиленням не більше 15…17⁰. Грані каменів повинні бути взаємно перпендикулярними та паралельними. Необхідно при кладці здійснювати перев’язку швів через потрібну кількість рядів.

Всі отвори, ніші, борозни, монтажні прорізи виконують у процесі кладки згідно з вимогами проекту та СНіП 3.03.01-87.

Товщини швів згідно з вимогами СНіП повинна бути не менше 8 та не більше 15мм. Середня товщина горизонтальних швів 12мм, вертикальних – 10мм. Кладку зовнішніх та внутрішніх стін ведуть одночасно.

Взагалі, цегляну кладку ведуть у такій послідовності: встановлюють порядівки та натягують причальний шнур, розкладають цеглу на стіні, розстеляють розчин, кладуть цеглу на розчин з підрізанням або без підрізання його, розчивають шви, обрубують, якщо необхідно, цеглу.

Організація робочого місця муляра – це ділянка, яка включає: частину стіни, де виконує роботу ланка робітників; зону переміщення ланки мулярів у процесі кладки. При цьому використовують зону розміщення матеріалів та зону для транспортування матеріалів.

У процесі кладки оформляють акти на приховані роботи (осадові та деформаційні шви; гідроізоляцію; армування кладки; закладні деталі та антикорозійний захист їх).

Зони робочого місця приймають таких розмірів: робоча зона шириною 600…700 мм, зона матеріалів – 600…1100 мм залежно від прийнятих методів транспортування матеріалів.

03 004 ПЗ

Лист

Техніка безпеки при виконанні кам’яних робіт

При виконанні мулярських робіт необхідно керуватися проектом виробництва робіт та його складовою частиною – технологічною картою, в якій дають рекомендації з безпечного виконання кладки.

Всі робочі-муляри та робочі суміжних професій проходять ввідний інструктаж та інструктаж на робочому місці з техніки безпеки проведення мулярських робіт. При проведенні інструктажу на робочому місці робиться запис у журналі реєстрації інструктажу з обов’язковим підписом інструктуючого та інструктованого.

При виконанні мулярських робіт із риштовань слід дотримувати таких вимог:

- робочий поміст риштовань встановлюють нижче на 150 мм від верху кладки;

- ширина робочого помосту повинна бути не менше 2000 мм;

- між кладкою та помостом залишають зазор не більше 50 мм;

- риштовання обладнують поручнями висотою не менше 1,1 м;

- для запобігання падіння відходів з помосту встановлюють бортовий елемент на висоту 0,15 м від рівня помосту;

- піддони, огороджуючі грати через кожні десять днів оглядають особи, відповідальні за безпечне виконання робіт;

- розшивку швів кладки виконують після укладання кожного ряду;

- не дозволяється залишати матеріали, інструменти на споруджувальних стінах;

- вантажно-розвантажувальні роботи повинні бути механізовані (ручні роботи дозволяються лише при малих обсягах робіт);

Робоче місце муляра передбачає розміщення матеріалів і з інтервалами: віддаль між піддоном і ящиком з розчином приймають не менше 200 мм, а між стіною та ящиком (піддоном) – не менше 600 мм.

При виконанні мулярських робіт у нічний час необхідно добре освітлювати робоче місце муляра. Робітники повинні бути забезпеченими касками і при необхідності захисними поясами.

03 004 ПЗ

Лист

Технологія та організація при покрівельних роботах

До початку покрівельних робіт завершують влаштування воронок, карнизних звісів, встановлюють усі необхідні закладні деталі, дерев’яні пробки, рейки; пробивають отвори, канавки, передбачені проектом. Основу очищають від пилу стиснутим повітрям від компресора, використовуючи щілино видні форсунки, їх розміщують під кутом 30…45⁰ до поверхні на відстані 40см від неї. Бруд зчищають жорсткими щітками. Рулони розгортають за допомогою котків-розгортувачів перпендикулярно напряму стікання води. Настилають рулонний матеріал, починаючи з найнижчих місць покрівлі від розжолобків. Попередньо його розгортають, насухо, розмічаючи місце розташування крейдою. Наклеюють кінець рулону (50см довжиною), ретельно притираючи від середини до країв, а потім – решту. Для кращого зчеплення матеріалу покрівлі з основою, рулон притискують до поверхні покрівлі котком. При розгортанні полотнищ додержуються перекриття шарів (повздовжніх на 70…100мм, поперечних на 100…150мм).

Техніка безпеки при виконанні покрівельних робіт

Покрівельні роботи виконують потоковими методами. Покриття розбивають на захватки, однакові та трудомісткістю. Захватка за своїми розмірами повинна бути такою, щоб забезпечити фронт робіт для бригади протягом зміни. Кількість захваток повинна відповідати кількості простих процесів (операцій), які входять до комплексного процесу виконання покрівельних робіт.

За кожним простим процесом (операцією) закріплюють одну (кілька) ланок робітників, які виконавши роботи на одній захватці, переходять на другу.

Розбивку на захватки виконують у межах схилу покрівель. Чисельний і кваліфікаційний склад ланок приймають відповідно до ЄНіР, залежно від складності роботи. Так, очищення основи від сміття, ґрунтування поверхні мастикою виконує один робітник 2-го розряду; при покриті даху рулонними матеріалами на мастиці ланка складається з двох робітників-покрівельників, розряд яких приймають залежно від виду покриття.

До початку робіт готують фронт робіт (на зміну), необхідну кількість матеріалів, нормокомплекти, до складу яких входять необхідні для роботи машини, механізми, інструменти, пристрої.

03 004 ПЗ

Лист

Технологія та організація при виконанні підлог

Підлоги з керамічних плиток опоряджують у приміщеннях з підвищеною вологістю, інтенсивним рухом людей. При влаштуванні підлоги виконують такі операції: підготовка основи; сортування плитки; приготування розчину; укладання плитки; затирання швів; очищення плитки. Плитку укладають на бетонне покриття, що виконують з легкого бетону, який укладають шаром 70мм. Підстилаючий шар улаштовують із водонепроникного паперу.

Облицювальник вищої кваліфікації виносить позначку чистої підлоги, перевіряє правильність встановлення дверних коробок, місця примикання плитки до порогів, товщину стяжки, вкладає плитку за малюнком. Облицювальник меншого розряду заливає шви розчином із промивкою і протиранням укладених плиток, допомагає встановлювати плінтуси.

Також використовуються паркетні підлоги. По плиті перекриття та ц/п розчин кладеться цегла через 800мм. На неї укладається гідроізоляція та дощата прокладка, на яку встановлюються лаги шириною 100мм. По лагам влаштовуються паркетні дошки. В деяких приміщеннях використовується інший тип паркетної підлоги, де паркет влаштовується на підготовку, аналогічну до керамічної підлоги.

Дерев’яні та паркетні підлоги виконує бригада теслярів, що складається з ланок, кількість яких залежить від обсягу робіт. У кожну ланку входять двоє теслярів, забезпечені нормо комплектами. У ланці «двійка» роботи розподіляються таким чином: робітник вищої кваліфікації виконує роботи по виносу позначок чистої підлоги на стіну за допомогою водяного рівня, розмітку, маркування дощок.

Техніка безпеки при влаштуванні підлог

При влаштуванні підлог необхідно працювати з вапном, цементом та іншими матеріалами, що утворюють пил, захищати від нього очі, дихальні шляхи, а шкіру від опіку їдким лугом. У всіх електроінструментів проводка має бути надійно ізольована зі справними штепсельними з’єднаннями; в електрифікованому інструменті обертові частини обов’язково захищають щитками; під час перевірки в роботі електроінструмент має бути вимкнутий від мережі (при виявленні на корпусі напругу необхідно негайно припинити роботу, відключити інструмент від мережі і віддати його в ремонт)

03 004 ПЗ

Лист

Технологія та організація при виконанні опоряджувальних робіт

Опоряджувальні роботи є по суті завершального призначення – надати будівлі завершального вигляду. До опоряджувальних робіт на об’єкті відносять: штукатурення поверхонь та малярні робот. Опоряджувальні роботи виконуються потоковим методом в установленій технологічній послідовності. Штукатурні розчини, виготовлені централізовано перевозять в автомашинах із спеціальними кузовами (авторозчиновозах).

Операції виконують спеціалізовані ланки. Скляні роботи виконуються до початку опоряджувальних робіт в середині приміщення. До складу комплексного процесу скління входять заготовчі й основні монтажно-укладальні процеси. Заготовчі процеси виконуються у відповідності до БНіП. Організація праці і руху матеріалів здійснюється потоково-роздільним способом, який дозволяє підвищувати продуктивність праці.

Перед проведенні малярних робіт необхідно слідкувати за підготовкою поверхні: її очищують від пилу, бруду і т.п. Після очистки забруднені ділянки поверхні промивають та осушують. Масні плями перед промивкою водою обробляють 2%-м розчином соляної кислоти. Тріщини на поверхні заповнюють шпаклівкою на глибину не менше 2мм.

Техніка безпеки при виконанні опоряджувальних робіт

При проведенні штукатурних робіт робітники забезпечуються спецодягом, спецвзуттям та іншими засобами індивідуального захисту, проходять навчання, інструктаж та перевірку знань із техніки безпеки згідно зі СНіП-ІІІ-4-80^* «Техніка безпеки в будівництві».

При підготовці поверхонь до малярних робіт шляхом шліфовки, а також зачистки поверхонь застосовуючи захисні окуляри та респіратор. При виконанні малярних робіт робітників забезпечують спецодягом. Малярні роботи в середині будівлі, починають з висоти 1,1 м від рівня землі, слід виконувати тільки після подвійно закріплених інвентарних риштовань. При приготуванні малярних складів на будівельному майданчику необхідно використовувати приміщення з вентиляцією.

03 004 ПЗ

Лист
