Тесты по электротехнике 2го уровня

Тема1

1.1 Сплавы, каких химических элементов в основном используются в качестве проводника электроэнергии? Р2.

Эталон ответа.

1.медь

2.алюминий

1.2 Сплавы каких химических элементов в основном используются в качестве полупроводника, при изготовлении диодов? Р2.

Эталон ответа.

1 Кремний;

2 германий.

1.3 Напишите пропущенные слова.

Тела с положительным (+) зарядом …(Р1) к телам с отрицательным (-) зарядом, а если одноимённые (+) с (+) и (-) с (-), то …. (Р2) Наблюдается тенденция движения. Р2.

Эталон ответа.

Р1 Притягиваются

Р2.Отталкиваются.

1.4 Какой вид энергии преобразовываются в электрическую в следующих источниках электрической энергии:

1.генератор;

2 термопара;

3 аккумуляторная батарея? Р3.

Эталон ответа.

1.генератор- механическая энергия.

2 термопара- тепловая энергия.

3 аккумуляторная батарея-химическая энергия.

1.5 Как называются элементы электродвижущая сила в которых появляется при выполнении следующих действий с этими элементами:

1 при деформации этого элемента;

2 при освещении этого элемента.

Эталон ответа.

1.Пьезоэлемент;

2.фотоэлемент.

1.6 Напишите пропущенные слова.

Электрический .... это упорядоченное движение заряженных … в проводнике . р2

Эталон ответа.

1 ток

2частиц

1.7.Напишите единицы измерения:

1.напряжения;

2.силы тока ;

3. сопротивления.р3

Эталон ответа.

1.Вольт;

2.Ампер;

3.Ом.

8. Что означают буквы в законе Ома для участка цепи I=U/R?

Эталон ответа.

1 I -сила тока;

2 U – напряжение;

3 R- сопротивление.

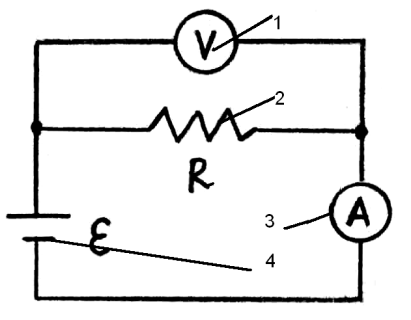

9 Что означают указанные условные обозначения в электрической схеме?

Эталон ответа.

1 Вольтметр;

2 реальный проводник;

3 амперметр;

4 Источник постоянного тока.

10. Дайте объяснение буквам формулы при расчете сопротивления проводника:

1 R-

2 ρ-

3 L-

4 S-

Эталлон ответа.

1 R-сопротивление;

2 ρ- удельное сопротивление;

3 L- длина проводника;

4 S- площадь поперечного сечения проводника.

11 Какие соединения электрических проводников показаны на схемах р3:

1.

2.

3

Эталон ответа.

1. Последовательное;

2. параллельное;

3. смешанное.

12 Дайте объяснение буквам формулы закона Ома для полной цепи:

1 I-

2 R-

3 r-

4 ε-

Эталон ответа.

1 I- сила тока

2 R- сопротивление

3 r- внутренн

4 ε-

13.При номинальном напряжении лампочки 12 В по его нити течет ток силой 3А. Написать формулу(Р1) и найти мощность(Р2) лампочки с указанием единицы измерения(Р3).

Эталон ответа

Р1P=I×U;

Р2-36;

Р3- ВТ.

14. При номинальном напряжении лампочки 24 В по его нити течет ток силой 2А. . Написать формулу(р1) и найти сопротивление(р2) лампочки с указанием единицы измерения(р3).

Р1. ;

Р2. 12

Р3 Ом.

15 Напишите пропущенные слова.

1 Каждый предохранитель должен срабатывать лишь тогда, когда произойдет … замыкание на участке цепи, который он защищает.

2Предохранители с плавящимся проводником называют … предохранителем.

3 Назначение предохранителей – сразу отключить линию, если сила … вдруг окажется больше допустимой нормы.Р3

Эталон ответа

1Короткое;

2плавким;

3 тока;

15.2 На лампочке написано: 12В . 25 Вт. Что означают эти надписи?Р2

Р1 12В-

Р2.25Вт-.

Эталон ответа

Р1 12В-напряжение лампочки;

Р2.25Вт-.мощность лампочки.

15.2 На лампочке написано: 220V . 25 W. Что означают эти надписи?Р2

Р1 220V-

Р2.25W-.

Эталон ответа

Р1 220V--напряжение лампочки;

Р2. 25W -.мощность лампочки.

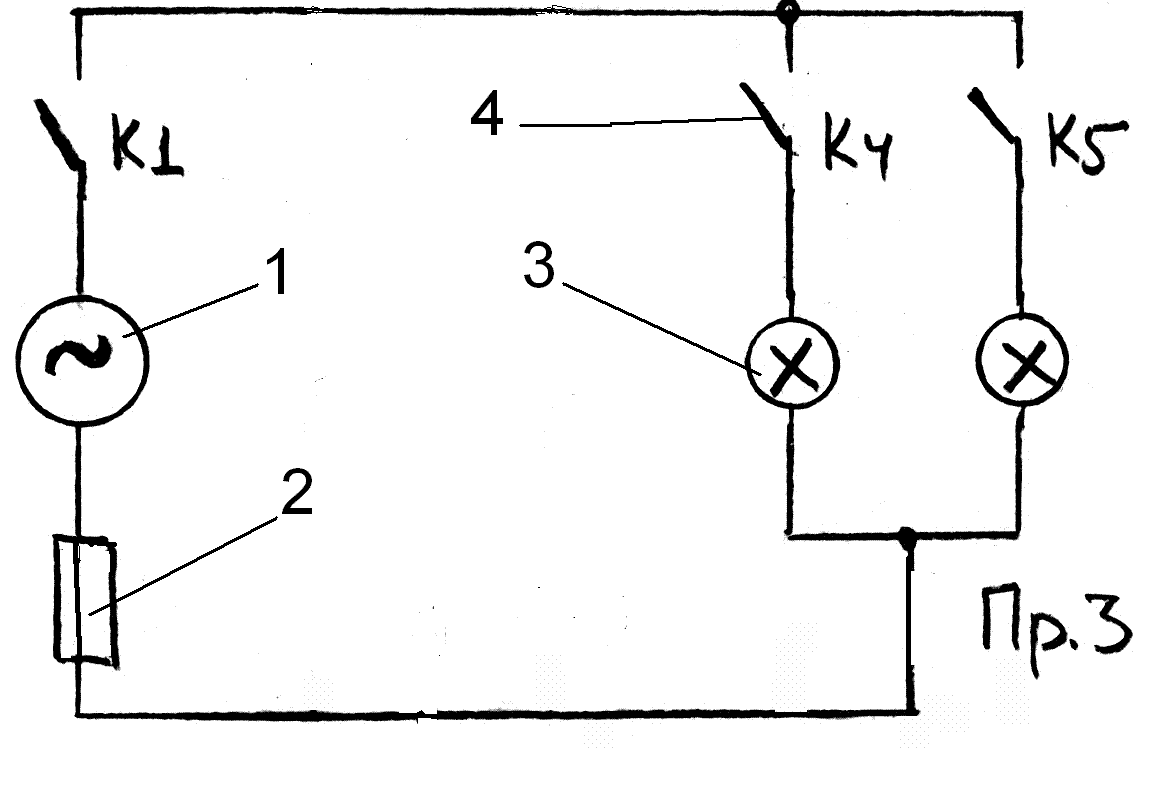

16. Что означают указанные условные обозначения в электрической схеме?

Эталон ответа

1 Генератор переменного тока;

2предохранитель;

3лампочка;

4выключатель.

17На предохранителе написано 10 А. Что означают эти надписи?Р2

Р1.10-

Р2.А-

Эталон ответа.

Р1.10-предохранитель срабатывает при силе тока превышающей 10 ампер.

Р2.А –единица измерения силы тока.

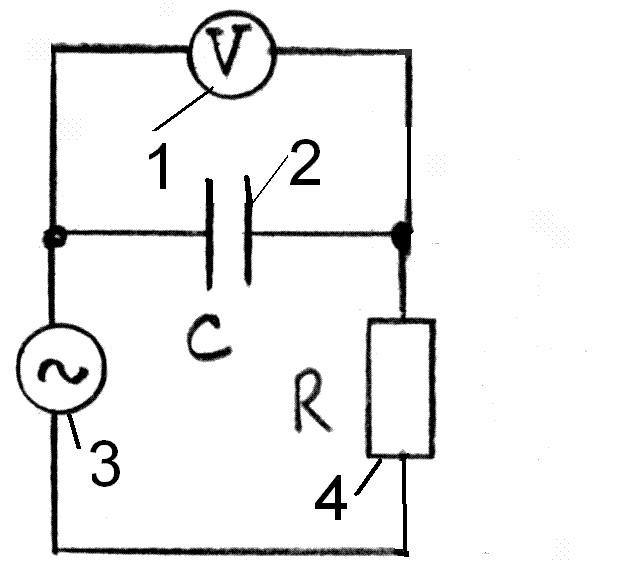

17. Что означают указанные условные обозначения в электрической схеме?

Эталон ответа

1Вольтметр;

2конденсатор;

3генератор;

4 резистор.

18. Дайте объяснение буквам формулы р3:

1 -

2ω-

3С-

Эталон ответа

1 -активное сопротивление;

2ω- частота;

3С-емкость.

19Как зависят реактивные сопротивления конденсатора и катушки индуктивности от частоты переменного тока?(запишите пропущенные слова) р2

1 С увеличением частоты переменного тока, … активное сопротивление катушки индуктивности.

2 С увеличением частоты переменного тока, … активное сопротивление конденсатора.

Эталон ответа

1Увеличивается;

2уменьшается.

20 Какие металлы относятся к ферромагнитикам?р3

Эталон ответа.

1.Железо;

2 кобальт;

3 никель.

21.Напишите название полюсов постоянного магнита. Может ли быть магнит только с одним полюсом?р3

Эталон ответа.

1. Северный;

2.южный;

3Магнит только с одним полюсом не бывает.

22Напишите пропущенные слова закона электромагнитной индукции.

Любое изменение ... поля, в которое помещен ... произвольной формы,вызывает в проводнике проявление ... силы электромагнитной ...

1магнитного

2проводник

3 электродвижущей

4 индукции

23а Напишите буквенной форме название фаз 3х фазной сети переменных токов.р3

1 А

2 В

3С

23б Напишите

24 .Действующее значение напряжения,приложенного к цепи, 220B. Полное сопротивление цепи 10 Ом. Напишите формулы, действующие значение силы тока и амплитуды.Р4

Дано:

Р1 U-

P2 R-

Найти:

P3 I=

P4 =

Эталон ответа.

Р1 U- 220 В

P2 R-10Ом

Найти:

P3 I= U/R=220/10=22А

P4 = 1.41 22=31,02

25 Определите мощность, потребляемую электрическим дви­гателем постоянного тока, если ток в цепи равен 6 А, и двигатель включен в сеть напряжением 220 В.р3

Дано:

Р1 I-

Р2 U-

Найти:

P3 Р=

Эталон ответа.

Р1 I-6А

Р2 U-220В

Найти:

P3 Р=I U=6 220=1320Вт.

26.1 Заполните таблицу:

5 5 кВт	1500Вт	1,5 МВт	0,33 кВт
Р1-?Вт	Р2-?кВт	Р3-?кВт	Р4-?Вт

Эталон ответа.

5 5 кВт	1500Вт	1,5 МВт	0,33 кВт
Р1 55 000-Вт	Р2-1,5кВт	Р3-1500кВт	Р4-330Вт

26.2 Заполните таблицу:

0,5 Гн	2,6 мГн	521 мГн	17 Гн
Р1?мГн	Р2? мкГн	Р3?мкГн	Р4?мГн

Эталон ответа.

0,5 Гн	2,6 мГн	521 мГн	17 Гн
Р1 500мГн	Р22600мкГн	Р3 521000мкГн	Р4 17000мГн

27.На цоколе лампы накаливания написано: 200 Вт, 220 В. Определите сопротивление нити накаливания.

Дано:

Р1 Р-

Р2 U-

Найти: Р3-

Решение:Р4

Ответ:Р5

Эталон ответа

Р1 Р-200Вт

Р2 U-220В

Найти: Р3- R=?

Решение:Р4 I= = =0,909А;

R= = =242Ом;

Ответ: Р5

28 Напряжение сети 12 В. Общий ток, потребляемый четырь­мя параллельно включенными одинаковыми лампами, равен 6 А. Определите сопротивление каждой лампы.

Дано:

P1 U-

P2 I-

Найти: P3

Решение: P4

Ответ:P5

Эталон ответа

Дано:

P1 U-12В

P2 I-А

Найти: P3-R-?

Решение: P4 I лампы=6/4=1,5А R= = =8 Ом

Ответ:P5 R=8Ом.

29 Ответьте на вопросы:

- Скорость изменения тока, проходящего через катушку, воз­росла. Как изменится эдс самоиндукции?

Ответ: Р1 -.

-Внутрь катушки вставлен стальной сердечник. Как изме­нится индуктивность этой катушки?

Ответ:Р2-

- В каком случае при перемещении проводника в магнитном поле с очень большой скоростью, величина индуцированной в про­воднике эдс будет равна нулю?

Ответ: Р3-

-Всегда ли в проводнике появляется индуцированный ток, если проводник движется перпендикулярно магнитному потоку?

-Ответ Р4-

Эталон ответа

- Скорость изменения тока, проходящего через катушку, воз­росла. Как изменится эдс самоиндукции?

Ответ: .Р1Увеличивается

-Внутрь катушки вставлен стальной сердечник. Как изме­нится индуктивность этой катушки?

Ответ: Р2 Возрастет

- В каком случае при перемещении проводника в магнитном поле с очень большой скоростью, величина индуцированной в про­воднике эдс будет равна нулю?

Ответ:Р3 Естли проводник движется паралельно магнитному потоку.

-Всегда ли в проводнике появляется индуцированный ток, если проводник движется перпендикулярно магнитному потоку?

-Ответ: Р4Да если есть контур.
