3.2. Скоростные счетчики.

Скоростные приборы получили самое широкое распростране­ние для измерения расхода холодной и горячей воды, а также чистых жидкостей. Они применяются для измерения расхода виноматериалов, молока и некоторых других продуктов.

Недостатком скоростных счетчиков является существенная зависимость их показаний от вязкости измеряемого продукта.

В основу скоростного метода измерения положена за­висимость объемного расхода от скорости потока.

Для измерения средней скорости потока вы скоростных приборах в качестве измерительных элементов используются вертушки, крыльчатки, шариковые устройства и т. п., которые приводятся в движение веществом, протекающим через прибор. При этом частота вращения измерительных эле­ментов пропорциональна скорости потока и соответственно расходу вещества.

Приборы устанавливают на горизонтальных участках трубопровода. Для успокоения потока перед счетчиком выбирается прямой участок длиной 8 – 10 D, а после него – длиной не менее 5D (D – внутренний диаметр трубопровода).

Крыльчатые счетчики жидкости.

К онструкция крыльчатого счетчика (тип ВК) схематично по­казана на рис. 3.5. Счетчик состоит из корпуса 1, через который протекает измеряемая жидкость, проходящая сетку-фильтр 2 и струевыпрямитель 3. Вращение измерительной вертикальной крыльчатки 8 через редуктор 7 передается счетному механизму 6, закрывающемуся откидной крышкой 5. Редуктор отделен от счетного механизма герметичной перегородкой 4. Счетчики выпу­скаются на номинальные расходы от 1 до 9,5 м³/ч и диаметр ус­ловного прохода от 15 до 50 мм.

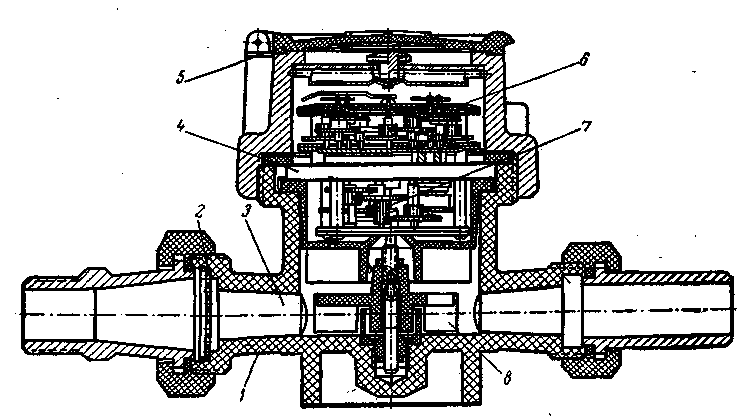

Рисунок 3.5. Крыльчатый счетчик жидкости.

Счетчик воды с винтовой вертушкой.

С коростные счетчики с винтовой вертушкой применяются для измерении больших расходов воды. Конструкция счетчика типа ВВ схематично показана на рис. 3.6. Жидкость через струевыпрямитель 1 поступает к винтовой вертушке 7, расположенной по оси потока в корпусе 2. Вращение вертушки через червячное устройство 6 и редуктор 5 передается счетному механизму 3, ко­торый отделен от редуктора водонепроницаемой перегородкой 4. Счетчики этого типа изготовляются на условные проходы от 50 до 200 мм и обеспечивают измерение расхода от 70 до 1700 м³/ч с точностью ±2—3%.

Рисунок 3.6. Счетчик жидкости с винтовой вертушкой.

Шариковые расходомеры жидкости.

Принцип их действия шариковых расходомеров заключается в том, что в качестве подвижного элемента приме­няется шарик, совершающий под действием потока вращательное движение, причем частота его вращения прямо пропорциональна расходу. Датчик расходомера с шариком показан на рис. 3.7. Жидкость поступает во внутреннюю полость корпуса 1 через тан­генциальные отверстия. Шарик 2, расположенный во внутренней измерительной полости, под воздействием движущегося потока приобретает некоторую угловую скорость, прямо пропорциональ­ную объемному расходу.

С корость вращения шарика определяется по числу его прохож­дений мимо катушки 3 магнитоиндукционного тахометрического пре­образователя. Шарико­вые расходомеры при­годны для измерения расхода жидкостей с твердыми включения­ми, а также насыщен­ных газами. Диаметры условных проходов расходомеров этого ти­па лежат в пределах от 5 до 200 мм, преде­лы измерения от 2,5 до 600 м³/ч. Класс точ­ности приборов 1, 1,5 и 2,5.

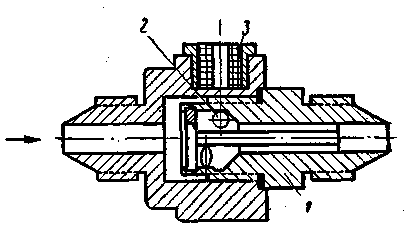

Рисунок 3.7. Схема датчика шарикового расходомера.
