Приборы для измерения расхода, массы и объема веществ
1. Общие сведения
При осуществлении технологического процесса в условиях автоматизированного производства важная роль принадлежит автоматическому контролю и регулированию расхода сырья и полуфабрикатов, а также таких рабочих агентов, как пар, воздух, вода и т. п. Большое значение имеет также автоматизация контроля количества перерабатываемого вещества и учет штучной продукции.
Расходом называется количество вещества, проходящее через данное сечение какого-либо устройства (трубопровода, транспортера и т. п.) в единицу времени. В отличие от расхода количество вещества определяется суммарным объемом или массой вещества, прошедшего через данное сечение какого-либо устройства в течение произвольного промежутка времени.
Расход газов, воздуха и жидкостей, как правило, выражается в объемных единицах, т. е. в м3/ч, м3/мин и реже в л/мин, л/сек, а расход пара и сыпучих материалов — в весовых единицах кг/ч, т/ч.
При равномерном расходовании вещества в течение какого-либо промежутка времени t2 - t1 величина расхода может быть выражена соотношением:
Qv = V/ t2 - t1; QG = G/ t2 - t1
где Qv и QG - соответственно объемный расход и расход по массе;
V и G - соответственно объем и масса израсходованного вещества.
Зная промежуток времени и величину расхода вещества в единицу времени, можно определить количество израсходованного вещества за этот промежуток времени.
При переменном расходе количество израсходованного вещества определяется суммой мгновенных расходов за данный промежуток времени.
Контроль расхода вещества характеризует стабильность режима работы и является фактором оперативного контроля. Контроль количества вещества является фактором учетного контроля и с динамикой технологического процесса во многих случаях органически не связан.
Приборы, предназначенные для контроля расхода, называются расходомерами, а для измерения количества вещества - счетчиками количества.
В некоторых приборах для измерения расхода имеется интегрирующее устройство (или суммирующий счетный механизм), измеряющее количество вещества. Эти приборы позволяют совмещать контроль расхода и контроль количества вещества, израсходованного за определенный промежуток времени.
Счетные механизмы изготовляются не только в виде составных элементов расходомеров, но также и в виде отдельных устройств и используются для учета штучной продукции, перемещающейся в производственном потоке в определенном последовательном порядке (например, по конвейеру или транспортеру).
Приборы для измерения количества и расхода в зависимости от метода измерения подразделяются на следующие группы:
а) скоростные и объемные счетчики;
б) расходомеры переменного и постоянного перепада давления;
в) расходомеры переменного уровня (щелевые);
г) электромагнитные;
д) ультразвуковые расходомеры;
е) весы и дозаторы;
ж) приборы для учета штучной продукции.
2. Счетные механизмы и реле
К
ак
указывалось выше, счетные механизмы в
виде составных элементов
входят в конструкцию ряда приборов,
применяемых для
контроля количества и расхода различных
материалов, а также
изготовляются в виде отдельных устройств.

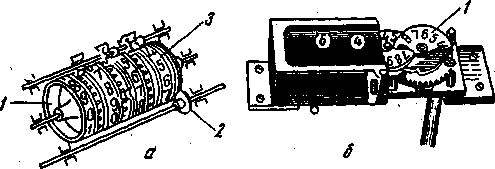

а – нумераторный барабанный; б – нумераторный дисковый; в - стрелочный.
Рисунок 2.1. Механические счетчики.
Счетные механизмы подразделяются на механические и электрические. Механические счетчики являются приборами местного контроля, а при помощи электрических счетчиков можно вести отсчет показаний на расстоянии.
Один из видов механических счетчиков - нумераторный (рис. 2.1) состоит из комплекта цифровых колес (или барабанов) 1 с нанесенными на них цифрами от 0 до 9. Колеса связаны десятичной передачей.
Приводной элемент 2 поворачивает первичное колесо 3 на один шаг. После того как первичное колесо повернулось на 9 шагов, оно входит в зацепление со следующим колесом (десятковым) и поворачивает его на один шаг. Подобным же образом поворачиваются и соседние колеса высших порядков.
Другой разновидностью механических счетчиков является - стрелочный. В отличие от нумераторного в стрелочном счетчике показания выражаются положением стрелок 4 на неподвижных циферблатах 5.
Такие счетчики обычно служат в качестве счетчиков оборотов, но могут быть использованы также и в качестве счетчиков механических импульсов. Для этого их оснащают специальным приводным рычагом с храповым колесом и защелкой.
Электромагнитный счетчик (рис. 2.2), являющийся одной из разновидностей электрических счетчиков, состоит из механического счетчика 1, приводного рычага 2 с защелкой, ролика 3 с контактной группой и электромагнита 4.
Приводной рычаг счетчика приводится в действие электромагнитом, катушка которого включается специальным контактным устройством, установленным на месте отбора импульсов, отсчитываемых счетчиком. Механический импульс объекта воздействует на контактное устройство, которое замыкает электрическую цепь катушки электромагнита, вследствие чего счетчик срабатывает.
Колеса счетчика имеют специальные углубления. При полном обороте первичного колеса (единиц) ролик 3 попадает в его углубление; при этом срабатывает контактная группа, посылающая электрический импульс на катушку электромагнита соседнего колеса (десятков). Последнее при этом поворачивается на 1/10 оборота. Аналогично происходит включение электромагнита следующего колеса.
На базе электромагнитных счетчиков выполнена конструкция счетного реле. При каждом срабатывании реле якорь электромагнита поворачивает на один шаг храповое колесо, на котором установлен специальный штифт. После отсчета установленного количества импульсов штифт замыкает контакты исполнительной системы. Одновременно при помощи пружины реле возвращается в исходное положение. Перестановкой штифта на храповом колесе достигается изменение числа импульсов, при котором срабатывают контакты исполнительной системы.
Рисунок 2.2. Электромагнитный импульсный счетчик.
В схемах автоматического контроля широко применяются фотоэлектронные счетные реле, при помощи которых без непосредственного контакта с объектом осуществляется отсчет штучной продукции, перемещающейся по конвейеру.
