Тема 3. Определение мощности слоев.

Мощность слоя – это расстояние между его кровлей и подошвой. Различают истинную мощность (измеренную по кратчайшему расстоянию, рис.10.), вертикальную мощность (измеренную в вертикальной плоскости) и видимую мощность (обычно наблюдаемую в обнажениях).

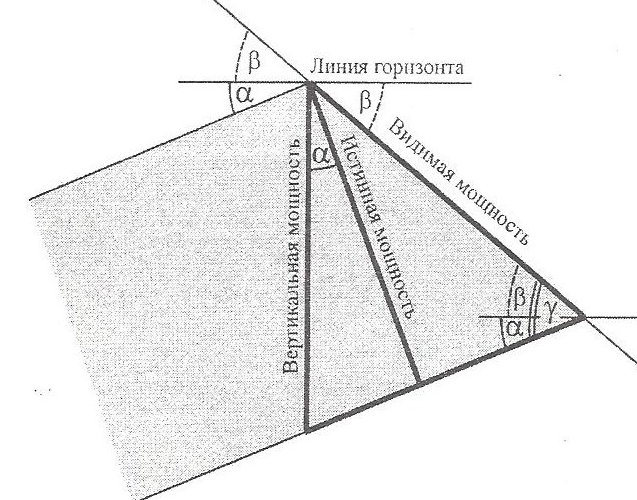

Рис. 10. Соотношение истинной, вертикальной и видимой мощностей наклонно залегающего слоя (слой и склон падают в разные стороны). α – угол падения слоя, β – угол падения склона. М ист .= М вид.sin(α+ β)

Вертикальная мощность связана с истиной соотношением:

М_ист = М_вертcosα

При этом, угол падения слоя менее 18⁰, то разница между мощностями не превышает 5%. Связь истинной мощности с видимой (зафиксированной вкрест простирания слоя) также устанавливается с помощью решения прямоугольного треугольника (рис. 10).

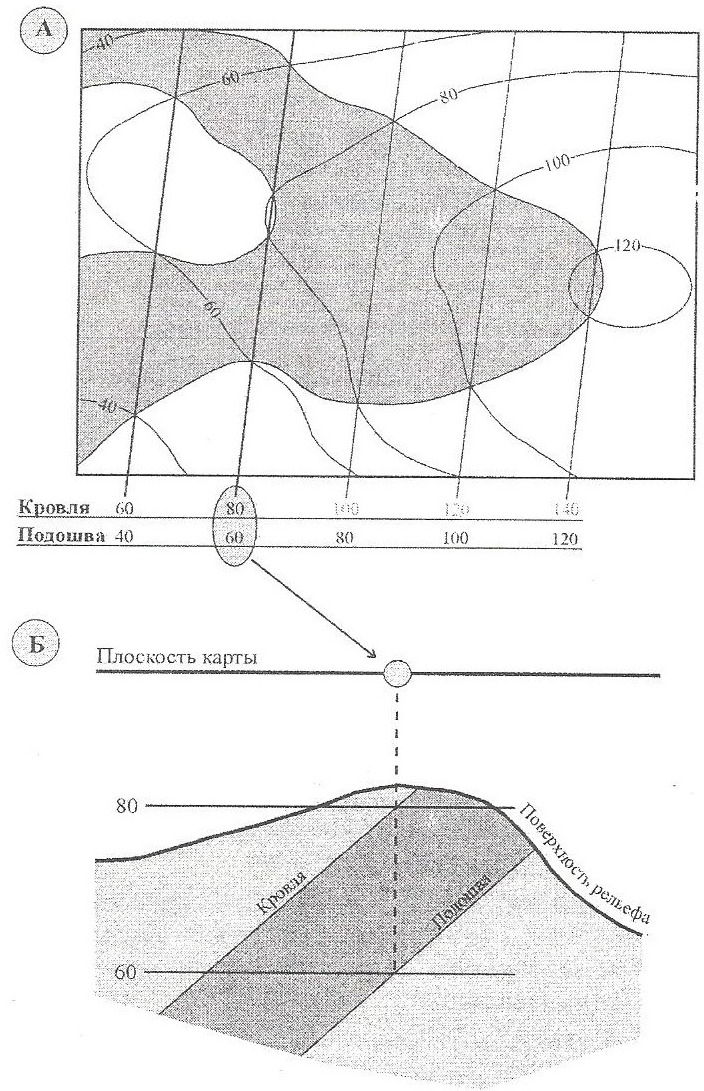

Определение мощности слоев по геологической карте может быть произведено с помощью стратоизогипс. Для определения мощности слоя необходимо выбрать стратоизогипсу, пересекающую одновременно кровлю и подошву слоя (рис. 11А). Фактически такая линия соответствует двум линиям простирания, первая из которых находится в кровле слоя (на высоте 80м), а вторая – в подошве (на высоте 60 м; рис. 11Б). Разница между этими двумя значениями и составляет вертикальную мощность слоя.

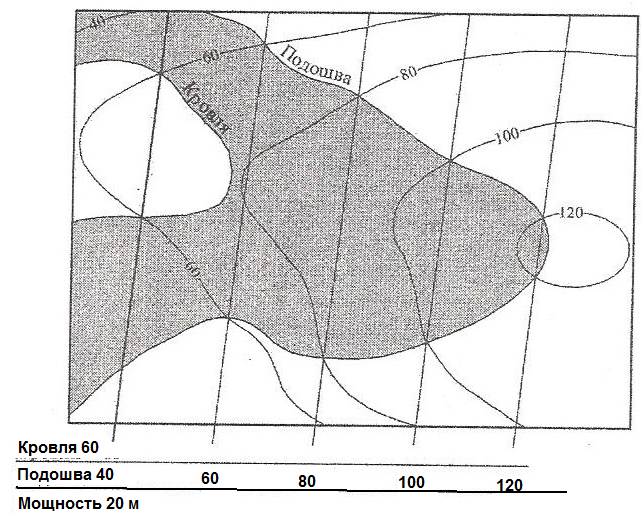

Часто бывает, что найти стратоизогипсу, пересекающую кровлю и подошву пласта, затруднительно или невозможно. В этом случае производится интерполяция значений линий простирания (рис. 12) – установление высотных линий простирания (рис. 12) – установление высотных значений линий простирания. На рисунке 12 такая интерполяция проведена для линий простирания к подошве; при этом установлено, что линия простирания с высотной отметкой «40» (выделена жирным) совпадает с линией простирания для кровли, имеющей высотную отметку «60». Соответственно, вертикальная мощность слоя составляет 20 м.

Рис. 12. Определение мощности наклонного пласта интерполяцией значений стратоизогипс

Рис. 11. Определение вертикальной мощности наклонно залегающего слоя по геологической карте.

Задание к контрольной работе для студентов специальности Прикладная геология

1. Изучить темы 1,2,3.

2. По карте (выдается индивидуально каждому студенту):

- построить стратоизогипсы;

- определить заложение;

- для точек А и В (указаны на карте) определить азимуты простирания в двух направлениях;

-для точки С определить азимут падения;

- построить объемное изображение плоскости напластования (ABFE) см. рис. 9Б.

3. Построить геологические разрезы по линиям AБ и CД (линии указаны на карте красным цветом), к разрезам построить стратиграфические колонки.

- определить истинную, вертикальную и видимую мощность пласта (пласт выбирается студентом произвольно по предложенной карте к которой построен геологический разрез);

- выполнить описание карты (шрифт 14, интервал 1, поля –стандарт) по главам:
