5.1. Пользовательские системы координат
Все построения в Автокаде основаны на так называемой Мировой Системе Координат (МСК), которая является абсолютной и неизменной. Пользователь может создавать любое количество произвольно ориентированных систем координат, называемых пользовательскими (ПСК).
Пользовательскую систему координат можно перемещать и поворачивать для обеспечения удобства записи координат, отображения сетки, привязки к сетке, реализации режима "ОРТО" и использования других инструментов создания чертежей.
Направления осей пользовательских систем координат определяются по правилу правой руки: если большой палец правой руки вытянуть в положительном направлении оси X, указательный – в направлении оси Y, то остальные пальцы, отогнутые перпендикулярно ладони покажут направление Z.
Для создания ПСК выбрать меню "Сервис" ➛ "Новая ПСК" ➛ выбрать опцию (см. табл. 5.1).
Таблица5.1.
Опции команды пск
Опция |
Назначение |
Мир |
Совмещение текущей ПСК с мировой системой координат (МСК) |
Предыдущая |
Восстановление предыдущей ПСК. Программа запоминает до 10 последних систем координат, созданных в пространстве листа и пространстве модели |
Грань |
Совмещение ПСК с выбранной гранью 3D тела. Для выбора грани необходимо нажать левую кнопку мыши внутри ее контура или на одной из кромок. Выбранная грань подсвечивается, а ось X ПСК совмещается с ближайшей кромкой первой обнаруженной грани |
Объект |
Задание новой ПСК на основе выбранного 3D объекта. Направление выдавливания выбранного объекта определяет положительное направление оси Z новой ПСК (см. табл. 5.2) |
Вид |
Задание новой ПСК таким образом, что плоскость XY располагается перпендикулярно направлению взгляда, т.е. параллельно плоскости видового экрана. Положение начала координат не изменяется |

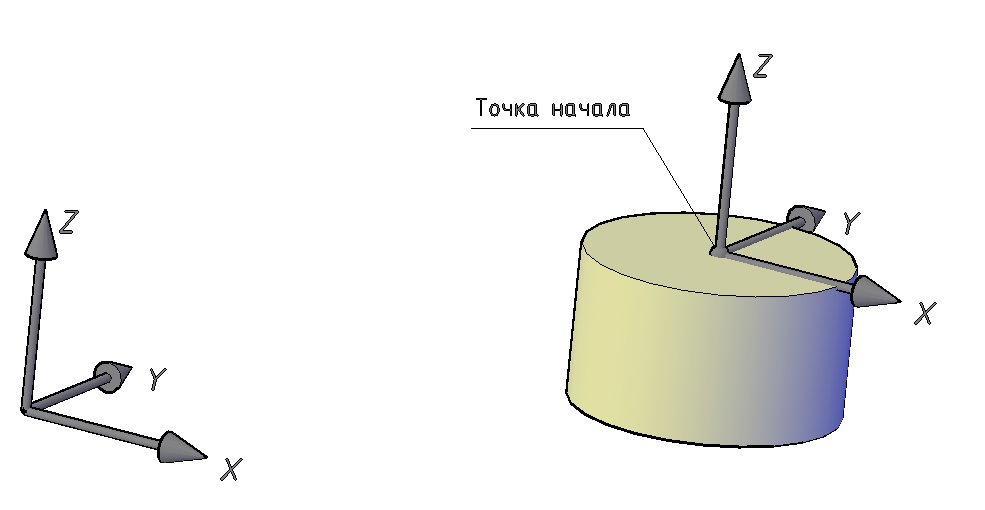

Начало |
Задание новой ПСК указанием точки начала. Направления осей X, Y, Z параллельны направлению осей текущей ПСК
|

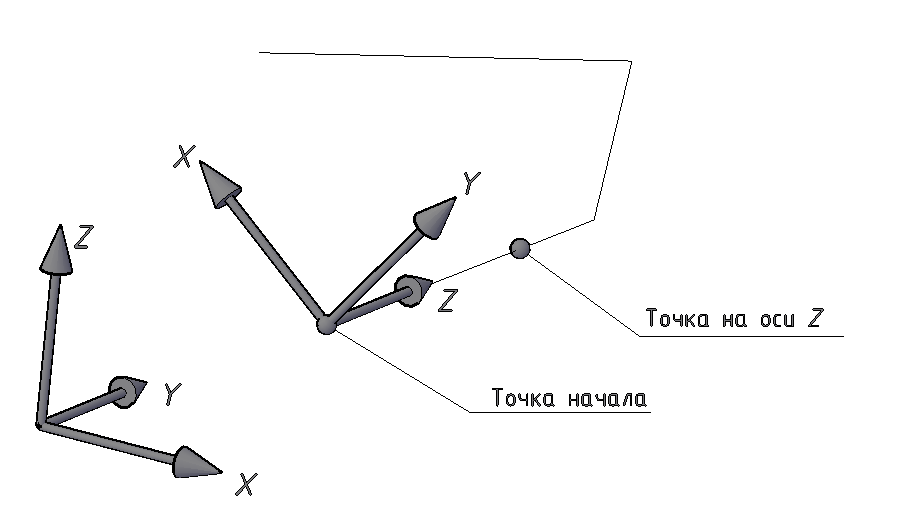

Z ось |
Задание новой ПСК указанием точки начала и точке, лежащую на положительном направлении оси Z. Опция "Z ось" используется для наклона плоскости XY
|
3 точки |
Задание новой ПСК указанием трех точек: точка начала координат, точка на положительном направлении оси X и точка в плоскости XY
|
X, Y, или Z |
Задание новой ПСК поворотом текущей ПСК вокруг оси X, Y, или Z |
Таблица 5.2
Задание пск посредством выбора объекта
Объект |
Метод задания ПСК |
Дуга |
Начало новой ПСК совмещается с центром дуги. Ось X проходит через тот конец дуги, который расположен ближе к точке выбора |
Круг |
Начало новой ПСК совмещается с центром круга. Ось X проходит через точку выбора |
Размер |
Начало новой ПСК совмещается с серединой размерного текста. Новая ось X строится параллельно оси X ПСК, использованной при нанесении размера |
Отрезок |
Начало новой ПСК совмещается с тем концом отрезка, который расположен ближе к точке выбора. Новая ось X располагается таким образом, что отрезок лежит в плоскости XZ новой ПСК. В новой ПСК координата Y второго конца отрезка равна нулю |
Точка |
Выбранная точка становится началом новой ПСК |
2D полилиния |
Начало новой ПСК совмещается с начальной точкой полилинии. Ось X проходит через начальную точку и ближайшую к ней вершину полилинии |
Фигура |
Начало новой ПСК совмещается с первой точкой тела. Новая ось X проходит вдоль линии, образованной первыми двумя точками |
Полоса |
Исходная точка полосы совмещается с началом ПСК; ось X проходит вдоль ее осевой линии |
3D грань |
Начало новой ПСК определяется первой точкой, ось X - первой и второй точками, а положительная полуось Y - первой и четвертой точками. Направление оси Z определяется по правилу правой руки |
Форма, текст, вхождение блока, описание атрибута |
Начало новой ПСК совмещается с точкой вставки объекта, а направление новой оси X определяется углом поворота объекта вокруг направления выдавливания. Объект, с помощью которого задается новая ПСК, имеет в этой ПСК нулевой угол поворота |
ПСК можно присваивать имя для возможности ее повторного использования в дальнейшем (восстановления):
1. Выбрать меню Сервис ➛ Именованные ПСК. Новая ПСК отображается в списке ПСК в качестве системы БЕЗ ИМЕНИ.
2. Во вкладке "Именованные ПСК" диалогового окна "ПСК" выбрать "БЕЗ ИМЕНИ" и ввести новое имя. Можно выбрать также опцию БЕЗ ИМЕНИ и нажать правую кнопку мыши и выбрать "Переименовать". Имя может быть длиной до 255 символов, содержать буквенные символы, цифры и специальные символы (знак доллара ($), минус (-) и знак подчеркивания (_)). Все имена ПСК преобразуются в верхний регистр;
3. Нажать "ОК".
Опция "Восстановить" позволяет вернуться к сохраненной ранее ПСК и использовать ее в качестве текущей. Опция " Удалить " позволяет удалить указанную ПСК из списка именованных.
УПРАЖНЕНИЕ
