Лекция 8
СОВРЕМЕННЫЕ И ПЕРСПЕКТИВНЫЕ БИС/СБИС СО СЛОЖНЫМИ ПРОГРАММИРУЕМЫМИ И РЕПРОГРАММИРУЕМЫМИ СТРУКТУРАМИ (FPGA, CPLD, FLEX, SOC И ДР.)
§ 8.1. Общие сведения
Микросхемы ПЛМ, ПМЛ и БМК, рассмотренные в гл. 7, положили начало двум основным ветвям дальнейшего развития логических схем с программируемой и репрограммируемой структурами. Продолжением линии ПМЛ стали БИС/СБИС CPLD (Complex Programmable Logic Devices), а линии БМК — FPGA (Field Programmable Gate Arrays). Стремление объединить достоинства обеих линий привело к созданию БИС/СБИС смешанной (комбинированной) архитектуры, для которых еще не выработано общепринятое название (фирма Altera пользуется названием FLEX (Flexible Logic-Element • MatriX) — гибкие). Рост уровня интеграции дал возможность размешать на кристалле схемы, сложность которых соответствует целым системам. Эти схемы именуются SOC (Systems On Chip).

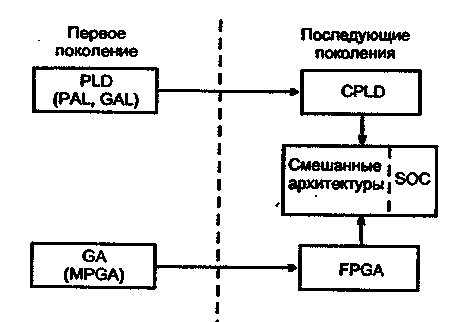

Сказанное иллюстрируется рис. 8.1, где под MPGA понимаются Mask Programmable GAs (вентильные матрицы с масочным программированием или БМК), а остальные термины уже объяснены.
Новизна темы, которой посвящена эта глава, сопровождается отсутствием установившейся терминологии, особенно в русскоязычной литературе, где иногда одни и те же термины обозначают разные вещи. Для некоторых терминов русские аналоги еще не определились. Ввиду сказанного ниже используются преимущественно английские термины и аббревиатуры, что, кстати говоря, характерно также для справочной литературы и документации САПР.
Общее название, объединяющее совокупность ПС, рассматриваемых в этой главе, т. е. "БИС/СБИС с программируемой (либо репрограммируемой) структурой" слишком громоздко, поэтому для краткости будем пользоваться обозначением "СБИС ПЛ" (СБИС программируемой логики), в котором не разделяются понятия БИС и СБИС (для нас это разделение несущественно) и не отражается однократность или многократность программируемости микросхемы.
СБИС ПЛ
Рис. 8.1. Взаимосвязь поколений СБИС программируемой логики
В разработке СБИС ПЛ участвуют уже десятки фирм, ведущими среди них являются Xilinx, Altera, Actel, Atmel, AMD (Vantis), Lattice (все США) и некоторые другие. Перечисленные фирмы достаточно полно представляют спектр продукции в области СБИС ПЛ, хотя и не исчерпывают ее. Последующее изложение темы ориентировано в основном на разработки фирм Xilinx, Altera и Actel.
Сфера применения СБИС ПЛ чрезвычайно широка, на них могут строиться не только крупные блоки систем, но и системы в целом, включая память и процессоры. Области применения СБИС ПЛ уточняются в дальнейшем, предварительно отметим важность таких применений, как отработка прототипов систем при их проектировании, даже если конечная реализация систем рассчитана на другие средства, и создание малотиражных изделий быстрыми и эффективными способами.
СБИС ПЛ классифицируются по нескольким признакам.
Классификация по конструктивно-технологическому типу
программируемых элементов

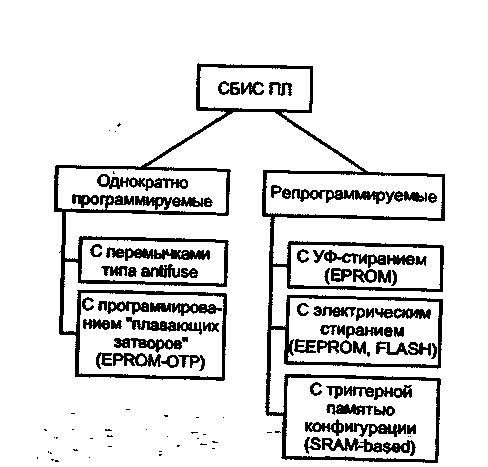

Классификация СБИС ПЛ по конструктивно-технологическому типу показана на рис. 8.2. Программируемость, т. е. реализуемость конкретного проекта на стандартной СБИС, обеспечивается наличием в ней множества двухполюсников, проводимость которых может быть задана пользователем либо очень малой (это соответствует разомкнутому ключу), либо достаточно большой (это соответствует замкнутому ключу). Состояния ключей задают ту или иную конфигурацию схеме, формируемой на кристалле. Число программируемых двухполюсников (программируемых точек связи ПТС) в СБИС ПЛ зависит от ее сложности и может доходить до нескольких миллионов. Для современных СБИС ПЛ характерны следующие виды программируемых ключей:
перемычки типа antifuse (русский термин отсутствует);
ЛИЗМОП транзисторы с двойным затвором (см. рис. 4.16, б и текст к нему);
ключевые транзисторы, управляемые триггерами памяти конфигурации ("теневым" ЗУ).
Программирование с помощью перемычек типа antifuse является однократным.
Элементы EPROM и EEPROM (Flash) на ЛИЗМОП транзисторах с плавающим затвором используются в схемах программируемой памяти и рассмотрены в гл. 4. Точно так же используются они и в СБИС ПЛ. Из элементов с УФ-стиранием выделился вариант вообще без возможности стирания данных — вариант EPROM-ОТР (ОТР, One Time Programmable). Если в обычных EPROM стирание данных производится облучением кристалла через прозрачное окошко в корпусе, то в
схемах ОТР дорогостоящий корпус с окошком заменен на дешевый без окошка, т. е. возможность стирания исключается.
Не повторяя подробностей, напомним основные свойства элементов EPROM и EEPROM.
Репрограммируемые СБИС ПЛ на основе схемотехники EPROM требуют длительного (около часа) стирания старой конфигурации под воздействием ультрафиолетового излучения с извлечением СБИС из устройства и ограничением числа программировании из-за деградации свойств материалов под действием УФ-излучения. Память конфигурации с EEPROM, стираемая электрическими сигналами, для обновления не требует извлечения микросхемы из устройства, допускает достаточно большое число циклов стирания (10 ...10 ), стирание старой и запись новой информации занимают время порядка миллисекунд. В то же время площадь запоминающего элемента с электрическим стиранием вначале была приблизительно вдвое больше, чем площадь элемента с УФ-стиранием. В последнее время схемотехника EEPROM совершенствуется и все больше вытесняет схемотехнику EPROM.
Транзисторный ключ, управляемый триггером памяти конфигурации, показан на рис. 8.4. Ключевой транзистор Т2 замыкает или размыкает участок аЪ в зависимости от состояния триггера, выход которого подключен к затвору транзистора Т2. При программировании на линию выборки подается высокий потенциал, и транзистор Т1 включается. С линии записи-чтения подается сигнал, устанавливающий триггер в состояние логической "1" или "О". В рабочем режиме транзистор Т1 заперт, триггер сохраняет неизменное состояние. Так как от триггера памяти конфигурации не требуется высокое быстродействие, он проектируется с оптимизацией по параметрам компактности и максимальной устойчивости стабильных состояний. Помехи в несколько вольт для такого триггера не влияют на его состояние. Схемы с триггерной памятью конфигурации (SRAM-based) впервые разработаны фирмой ХШпх.
Рис. 8.4. Схема ключевого транзистора, управляемого триггером памяти конфигурации
Загрузка соответствующих данных в память конфигурации программирует СБИС ПЛ. Быстрый процесс оперативного программирования может производиться неограниченное число раз. В СБИС ПЛ с триггерной памятью конфигурация разрушается при каждом выключении питания. При включении питания необходим процесс программирования (инициализации, конфигурирования) схемы — загрузка данных конфигурации из какой-либо энергонезависимой памяти, что требует времени порядка десятков и даже сотен миллисекунд, если речь не идет о специальных СБИС ПЛ с так называемым динамическим оперативным программированием.
Триггеры памяти конфигурации распределены по всему кристаллу СБИС вперемешку с элементами схемы, которые они конфигурируют.
Репрограммирование СБИС ПЛ с триггерной памятью конфигурации производится в том же режиме, что и рабочий режим, путем записи кодовой последовательности в цепочку триггеров. Стирание информации как специфический процесс воздействия на запоминающие элементы, требующий относительно длительных операций, вообще устранено. Несмотря на повышенную сложность запоминающего элемента и его энергозависимость в сипу указанных и других (рассматриваемых ниже) достоинств, СБИС ПЛ с триггерной памятью конфигурации занимают важнейшее место в новых вариантах FPGA и CPLD.
Говоря об общих свойствах СБИС ПЛ, следует отметить, что благодаря регулярной структуре они реализуются с уровнем интеграции, близким к максимальному. Так как для средств программирования межсоединений требуются затраты дополнительной площади кристалла, СБИС ПЛ по уровню интеграции уступают БМК, но в последнее время все более успешно их догоняют.
В отличие от БМК, СБИС ПЛ выпускаются как полностью готовые, в них реализованы уже не только логические элементы, триггеры и т. п., но и межсоединения. Потребитель СБИС ПЛ не обращается к их изготовителю для выполнения каких-либо завершающих операций, т. к. программирование выполняет самостоятельно. Это дает основания отнести СБИС ПЛ к стандартной продукции, что сопровождается известными преимуществами — массовостью производства и снижением стоимости.
Как и при разработке других микросхем высшего уровня интеграции, в случае СБИС ПЛ большое внимание уделяется вопросам понижения потребляемой мощности. С ростом сложности СБИС потребляемая мощность становится наиболее критическим фактором. Так как мощность пропорциональна квадрату напряжения питания Ucc, его снижение дает значительный эффект. Если длительное время типовым напряжением питания микросхем и в том числе БИС/СБИС ПЛ было 5 В, то сейчас это могут быть напряжения 3,3 В; 2,7 В; 1,8 В и даже 1,5 В.
