Пример составления сднф.
Составим СДНФ для функции, которая приводилась ранее в качестве примера.
x |
y |
z |
f(x, y, z) |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
Таблица 15
Составляем СДНФ таким образом: для каждой строки с единицей в крайнем правом столбце образуем скобки и объединяем их операцией . В каждую скобку вставляем последовательность из простых элементов, объединенных операцией &: для ячейки таблицы, где проставлена 1, пишем переменную-аргумент, а для каждой ячейки, где проставлен 0, пишем переменную-аргумент со знаком ~ перед ним:
f(x,y,z) = (~x & y & z) (x & ~y & ~z) (x & y & ~z)
СДНФ можно упрощать и далее, для чего существуют разные методы, в том числе метод под названием "карты Карно", построенный на наглядных зрительных образах. Все эти методы основаны на правилах упрощения:
(a & b & c) (a & ~b & c) = a & c (a & b) (a & ~b) = a (b & c) (~b & c) = c
То есть, если в СДНФ обнаруживаются две скобки, которые отличаются только знаком ~ перед одним из элементов, их можно заменить на одну скобку, в котором этого элемента нет. Например, полученную выше формулу можно упростить по этому правилу, объединив две последние скобки в одну:
f(x,y,z) = (~x & y & z) (x & ~z)
Глава 2 Практическая часть
2.1 Построение сднф устройства для приёмной комиссии
2.2. Построение схемы устройства в базисе и-не
Элемент И-НЕ- реализует операцию логическое умножение с отрицанием. На выходе сигнал "1" имеет место всегда, кроме случая, когда сигналы "1" на всех входах совпадают.
Таблица Логика работы элемента Шеффера на три входа представлена
х1 |
х2 |
х3 |
у |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
Логическое уравнение работы элемента Шеффера:
2.3 Построение схемы устройства на мультиплексоре
Мультиплексор - коммутатор цифровых сигналов. Мультиплексор представляет собой комбинационное устройство с m информационными, n управляющими входами и одним выходом. Функционально мультиплексор состоит из m элементов конъюнкции, выходы которых объединены дизъюнктивно с помощью элемента ИЛИ с m входами. На одни входы всех элементов конъюнкции подаются информационные сигналы, а другие входы этих элементов соединены с соответствующими выходами дешифратора с n входами.
|

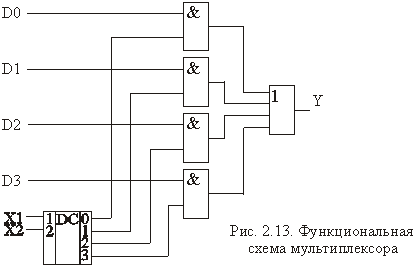

Рисунок 1 Функциональная схема мультиплексора
|
Из рисунка следует, что мультиплексор содержит дешифратор на соответствующее число выходов (число выходов дешифратора определяется числом информационных входов мультиплексора), элементы конъюнкции на два или на три входа каждый и элемент дизъюнкции с числом входов, равным количеству информационных линий D0 . . . Dm. Число входов элементов И может быть равным только двум, однако, во многих случаях возникает необходимость стробирования выходного сигнала мультиплексора импульсами независимого источника. В таких случаях в структуре мультиплексора используются элементы И с тремя входами. Одни из входов всех элементов конъюнкции, в последнем случае, объединяются, и по этой линии подается сигнал разрешения работы мультиплексора (стробирующий сигнал). Наличие дополнительного управляющего входа расширяет функциональные возможности мультиплексора и позволяет проще реализовать методы борьбы с гонками.
|
|
|
Рисунок 2 мультиплексора на принципиальных и функциональных электрических схемах
|
Из уравнения мультиплексора видно, что на его выход будет передаваться сигнал только с одного входа, номер которого совпадает с числом, соответствующим кодовой комбинации Х1 и Х2. Если Х1=Х2=0, на выход мультиплексора будет передаваться сигнал с входа D0. Когда на адресных (управляющих) входах Х1=1 и Х2=0, то на выход будет передаваться сигнал с входа D1 и т.д.
Мультиплексоры нашли широкое применение в вычислительной технике в качестве коммутаторов цифровых сигналов. Они используются в компьютерах и микропроцессорных контроллерах для коммутации адресных входов динамических оперативных запоминающих устройств, в узлах объединения или разветвления шин и т.д. На базе мультиплексоров можно построить различные комбинационные устройства с минимальным числом дополнительных элементов логики. Следует отметить, что мультиплексоры хотя, и предназначены для коммутации цифровых сигналов, но с помощью мультиплексоров, изготовленных по КМОП технологии, можно коммутировать и аналоговые сигналы.
Универсальные логические модули (УЛМ) на МS. Кроме ком-мутационных функций, мультиплексоры позволяют реализовать комбинационные устройства на m (m-количество управляющих входов) входов и на один выход. Если комбинационное устройство, построенное на базе мультиплексора, не требует подключения дополнительных элементов логики, оно называется универсальным логическим модулем. Отметим, что мультиплексор 8 ®1 (3 управляющих и 8 информационных входов) позволяет реализовать любую функцию трёх переменных.
Для получения УЛМ управляющие входы мультиплексора представляют как информационные, а информационные входы - как настроечные (следовательно, у мультиплексора 8 ®1 будут три информационных и 8- настроечных входов).
Пусть функция задана в виде карты Карно
|
|
|

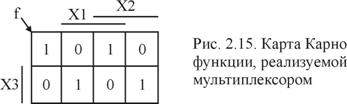

Рисунок 3 Карта Карно функции, реализуемой мультиплексором |
При построении УЛМ на карте Карно минимизационные контуры не проводятся. По карте записывается СHДФ с учетом состояния информационных (настроечных) входов мультиплексора.
Сопоставляя полученную СHДФ с формулой мультиплексора, определяем номера коэффициентов “а”, т.е.
Следовательно, эти коэффициенты равны единице, т.е. D0 = D3 = D5= D6 = 1, а на остальных настроечных входах логические нули, т.е. D1 = D2 = D4 = D7 = 0.
Схема комбинационного устройства, построенного на базе мультиплексора 8-1 и реализующего функцию f (x), приведена на рис. 2.16.
Как следует из рис. 2.16, построение комбинационного устройства на базе мультиплексора сводится к объединению настроечных входов так, чтобы получилось две группы. К одной группе входов, в соответствии с заданной функцией, подают логический “0”, а другой - “1”.
|
|
|
Рисунок 4 Схема соединения настроечных входов мультиплексора. |
На базе мультиплексоров можно синтезировать комбинационные устройства, которые могут реализовать функции на большее число переменных, чем количество управляющих входов мультиплексора. Очевидно, и в этом случае, мультиплексор сохраняет свою универсальность, так как часть переменных реализуемой функции непосредственно подается на входы Х1 . . . Хm мультиплексора (количество переменных, непосредственно подаваемых на управляющие входы мультиплексора равно m).
Синтез комбинационного устройства на мультиплексоре, реализующего функцию с числом переменных больше, чем число управляющих входов мультиплексора. Часто использование мультиплексора при синтезе КУ существенно упрощает этот процесс и схему цифрового автомата.
В общем случае, когда требуется синтезировать КУ, реализующее функцию N аргументов на мультиплексоре с M управляющими входами и 2М информационными входами, М младших переменных из набора Х1, Х2, . . . . ХN следует подать на управляющие входы, а информационные сигналы (настроечные) D0, D1, . . . . D2мнужно представить функциями остальных (N - M) переменных, как показано на рисунке. Тогда синтез КУ сводится, по сути дела, к синтезу схемы формирования информационных сигналов, которую можно рассматривать как внутреннее более простое КУ.
|
|
|
Рисунок 5 Схема формирования сигналов данных.
|
Рассмотрим пример синтеза КУ для реализации функции пяти переменных на мультиплексоре с двумя управляющими входами. Тогда “младшие” переменные Х1 и Х2подаются на управляющие входы Х1и Х2, соответственно. Выходную функцию Y будет определять карта Карно управления информационными входами. Каждый информационный сигнал, в свою очередь, является функцией трех переменных: Х3, Х4, Х5. Для каждого информационного сигнала можно составить карту Карно и с её помощью минимизировать логическое выражение функций D0, D1, D2 и D3. По минимизированным логическим выражениям строится схема формирования информационных сигналов (настройки) в любом известном базисе.

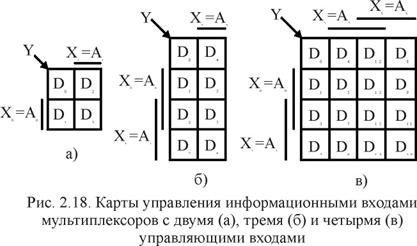

Рисунок 6 Карты управления информационными входами мультиплексоров с двумя, тремя и четырьмя управляющими входами.
На мультиплексорах с двумя управляющими входами легко можно синтезировать КУ при числе переменных N £ 6. На мультиплексорах с тремя и четырьмя управляющими входами можно синтезировать функции и большего количества переменных. Карты управления информационными входами для этих случаев показаны на рисунке.
При синтезе КУ на мультиплексорах можно использовать следующий алгоритм действий:
-составить таблицу истинности КУ;
-подать на управляющие входы мультиплексора младшие переменные;
-представить информационные сигналы функциями остальных переменных и составить карту Карно для каждого информационного сигнала;
- минимизировать логические выражения для сигнала на каждом информационном входе;
- по логическим выражениям составить схему формирования сигналов, подаваемых на информационные входы мультиплексора.
