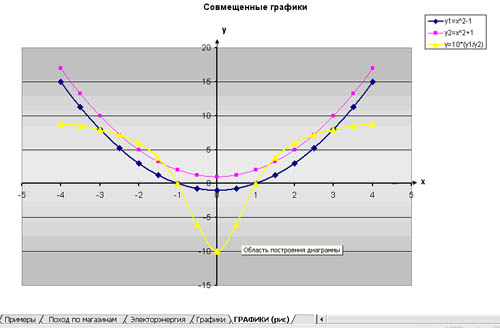

Построить совмещенные графики функций:

Вариант	Функция 1	Функция 2	Изменения Х
1	У1= -2/х	У2=4х	[0,5; 5] шаг 0,5
2	У1 = 2х	У2=(1/2)х	[ ]шаг 0,5
3	У1=lnх	У2 =log10х	[ ]шаг 0,5

Задание 5.

Решение расчетной задачи. Построения графика зависимости одной физической величины от другой. Цепь питается от источника с ЭДС 16В и внутренним сопротивлением 0,2 ОМ. Постройте график зависимости силы тока в цепи и напряжения на полюсах источника от внешнего сопротивления. Для решения задачи необходимо знать:

1. формулу закона Ома для полной цепи I = ζ /(R +r).

2. Из закона Ома следует, что, чем меньше  сопротивление внешнего участка цепи, тем больше сила тока. Но напряжение на внешнем участке цепи при этом уменьшается, так как увеличивается напряжение Ir  на внутреннем участке: U= ζ -Ir.

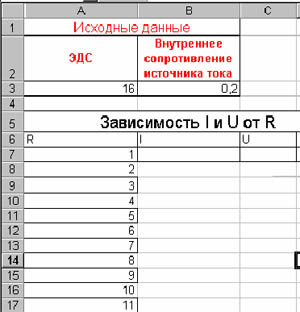

Для построения графиков потребуется таблица:

Принимаем обозначения:   ζ   = А3= ЭДС r = В3-сопротивление I – сила тока U – напряжение

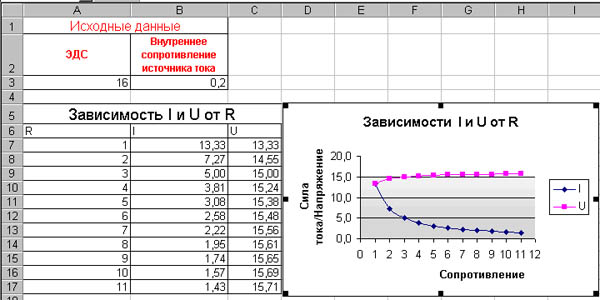

В диапазоне А7:А17 введем значения внешнего сопротивления. В диапазон В7:В17 формулу расчета силы тока, используя абсолютные и относительные ссылки на ячейки. В диапазон С7:С17 формулу расчета напряжения на полюсах источника. Построить по полученным данным совмещенные графики функций. Выполненное задание может  иметь вид:
