Введение
Одним из основных этапов разработки новых технологий является физическое моделирование. Оно занимает особое место в проектно-ориентированной схеме создания новых технологий и ему уделяется огромное внимание. Для физического моделирования разрабатываются и совершенствуются специализированные испытательные комплексы. Лучшими в мировой практике на сегодняшний день признаны установки Gleeble, изготавливаемые фирмой Dynamic Systems, Inc., США, наиболее совершенной моделью из которых на данный момент является Gleeble-3800. Аналогов Gleeble в мире практически не существует. Это предположение справедливо на 100%, если брать в расчет универсальность комплексов Gleeble. В мире существуют подобные разработки, но они имеют более узкую направленность и предназначены для решения узкой области задач. Самая крупная компания, выпускающая аналогичные установки, - американская компания MTS. У этой фирмы очень крупная линейка всевозможных машин, выполняющих различные задачи: от небольших установок для определения свойств материалов до полномасштабных испытательных систем, определяющих, например, устойчивость строений при землетрясениях. Также компания MTS занимается автоматизацией промышленных установок и станов.
Подобные установки также выпускает японская фирма Fuji Electronic Industrial Co., Ltd, расположенная в городе Токио, Япония. Web-сайт фирмы – www.fdc.co.jp. У этой компании, также как и у MTS, довольно широкая линейка испытательных машин, но они не универсальные и представляют комплексы для решения узконаправленных задач. Еще аналогичные Gleeble установки для физического моделирования выпускает германская фирма BAHR.
Комплекс Gleeble-3800 изготовлен фирмой Dynamic Systems, Inc., США в модульном исполнении и предназначен для имитации процессов термомеханической обработки и сварки, рис. 1 [1, 2]. К основному силовому блоку для выполнения различных поставленных задач подсоединяются:
модуль для выполнения деформации сжатием или растяжением;
модуль кручения;
модуль для ударной деформации;
модуль многоосевой деформации.
Каждый из модулей имеет свою рабочую камеру, рис. 2, которая соединена с вакуумной системой, обеспечивающей разряжение не менее 110–4 мм. рт. ст. Испытания можно проводить при более низком вакууме, в среде защитного газа или на воздухе. Нагрев образцов, рис. 3, производится прямым пропусканием электрического тока, что при мощности сварочного трансформатора 75 кВА обеспечивает максимальную скорость нагрева до 12000 °С/с. Температура, скорости нагревания и охлаждения контролируются термопарой, приваренной к образцу на прилагаемой к комплексу установке. Возможна одновременная запись температуры в 4-х точках рабочей части образца, причем одна из термопар является управляющей. Система управления температурой обеспечивает переколебание температуры при нагреве со скоростью 1000 °С/с не более 5 6 °С и поддержание заданной температуры испытания в интервале не более ±1 °С.

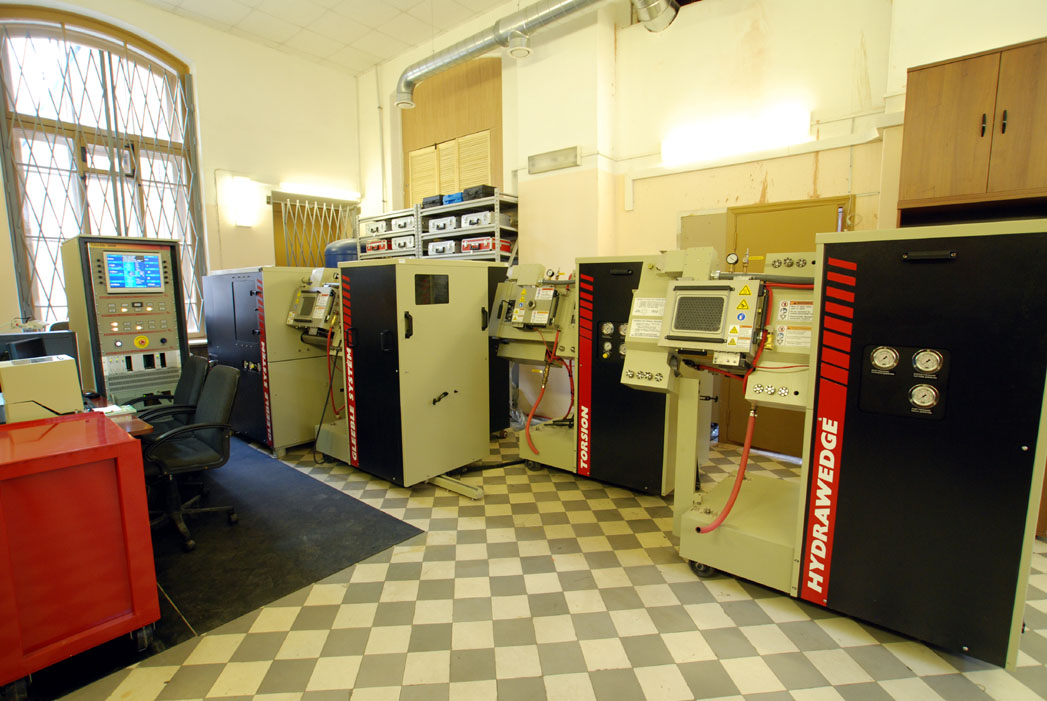

Рис. 1. Общий вид комплекса Gleeble-3800
Охлаждение образцов в процессе проведения экспериментов производится различными способами:
за счет теплоотвода в водоохлаждаемые медные или стальные захваты;
за счет обдува воздухом или инертным газом;
за счет обтекания водой снаружи, внутри образцов или одновременно снаружи и внутри.
|
|
Рис. 2. Общий вид рабочей камеры для испытаний на растяжение и сжатие |

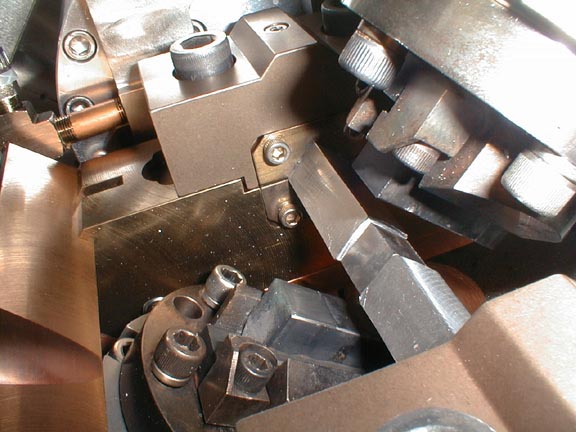

Рис. 3. Устройство рабочей камеры модуля многоосевой деформации |
Для обеспечения испытаний к основному блоку и модулям подводится электропитание, масло для работы гидропривода, сжатый воздух и дистиллированная охлаждаемая вода. Максимальная скорость охлаждения, достигнутая при испытаниях комплекса на образцах толщиной 6 мм, составляет 4500 °С/с. При охлаждении образцов воздухом или водой вакуумная система отключается от рабочей камеры.
Испытания можно проводить при температурах от комнатной вплоть до температуры плавления, причем для исследований жидко-твердого состояния предусмотрено использование специальных кварцевых трубок. Максимальное усилие при растяжении составляет 10 тс, при сжатии – 20 тс, при проведении ударных испытаний – 20 тс.
Для записи усилий используются тензодатчики, а для записи деформаций – датчики перемещений подвижной траверсы. Модуль для испытаний на растяжение и сжатие снабжен высокочувствительными измерителями продольной и поперечной деформации, а также дилатометром, которые позволяют выполнять высокоточные измерения перемещений и определять температуры фазовых превращений в заданном диапазоне скоростей нагревания и охлаждения после пластической деформации или без нее.
Максимальные скорости деформации до 200 с–1 достигаются при испытаниях на образцах размером 1015 мм при использовании модуля для ударных испытаний, для которого скорость движения рабочей траверсы составляет 2 м/с. Таким образом, скорости деформации на Gleeble-3800 перекрывают весь диапазон скоростных режимов деформации самых современных станов горячей прокатки.
Модуль для многоосевой деформации («MaxStrain») предназначен для получения ультрамелкозернистой и нанокристаллической структуры металлов, что актуально для современного материаловедения. Количество программируемых на комплексе Gleeble-3800 операций нагрева, охлаждения, деформаций с заданной скоростью и степенью деформации, пауз, подстуживаний практически не ограничено и определяется только свойствами металла.
