Методика выбора изоляции

Выбор изоляторов или изоляционных конструкций из стекла и фарфора должен производиться по удельной эффективной длине пути утечки в зависимости от СЗ в месте расположения электроустановки и ее номинального напряжения. Выбор изоляторов или изоляционных конструкций из стекла и фарфора может производиться также по разрядным характеристикам в загрязненном и увлажненном состоянии.

Выбор полимерных изоляторов или конструкций в зависимости от СЗ и номинального напряжения электроустановки должен производиться по разрядным характеристикам в загрязненном и увлажненном состоянии.

Определение СЗ должно производиться в зависимости от характеристик источников загрязнения и расстояния от них до электроустановки.

Вблизи промышленных предприятий границы зон с различной СЗ должны определяться согласно характеристике источников загрязнения атмосферы, в зависимости от вида и расчетного объема выпускаемой продукции и расстояния до этого источника загрязнения.

Исходные данные:

Повторяемость направлений ветра представлена в табл.1.

Повторяемость направлений ветра

Таблица 1

№ варианта	С	СВ	В	ЮВ	Ю	ЮЗ	З	СЗ
4	9	15	13	27	8	8	13	7

Взаиморасположение источников загрязнения атмосферы и электроустановок представлено на рис.1:

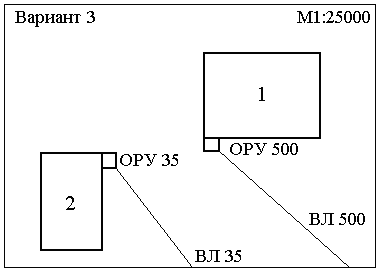

Рис.1. Взаиморасположение источников загрязнения атмосферы и электроустановок.

Характеристики источников загрязнения атмосферы

Первое предприятие – цементный завод. Объем выпускаемой продукции равен 4000 тыс. тонн в год.

Второе предприятие – химическое предприятие. Объем выпускаемой продукции равен 2800 тыс. тонн в год.

К предприятию 1 подходит ВЛ 35 кВ, а к предприятию 2 –ВЛ 500 кВ. Для ВЛ 500 кВ применяем гирлянду изоляторов с двумя параллельными ветвями на механическую нагрузку не ниже 320 кН, а для ВЛ 35 кВ применяем гирлянду изоляторов с одной электрической ветвью на механическую нагрузку 70 кН.

Согласно исходным данным определим степени загрязнения при расстоянии от источника загрязнения. Степень загрязнения вблизи первого предприятия - цементный завод с объемом продукции 4000 тысячи тонн в год, запишем в табл. 2.

СЗ вблизи цементного завода

Таблица 2

Расчетный объем выпускаемой продукции, тыс. т/год	СЗ при расстоянии от источника загрязнения, м
	до 250	от 250 до 500	от 500 до 1000	от 1000 до 1500	от 1500 до 2000	от 2000 до 3000	от 3000
От 3500	4	4	4	3	3	2	1

Степень загрязнения вблизи второго предприятия – химического предприятия с объемом продукции 4100 тысяч тонн в год, запишем в табл. 3.
