4.2. Прилади та обладнання

Для проведення лабораторної роботи необхідні: комплекти термометрів опору, які змонтовані у приміщенні вздовж зовнішньої стіни (розташування термометрів показано на рис 4.1); міст постійного струму для виміру опору термометрів і комутаційний щиток для послідовного підключення термометрів опору до вимірювального приладу.

Для виміру температури використовують мідні термометри опору в алюмінієвих чохлах опором 53 Ом при °С.

Збільшення температури на 1 °С відповідає збільшенню опору термометра на 0,225 Ом.

Термометри опору підключені до вимірювального приладу дротом, електроопір якого разом з опором комунікаційного щитка враховується за допомогою внесення поправок у результати вимірів.

Значення поправок на додатковий опір з’єднувального дроту наведені в табл. 4.1.

21

Таблиця 4.1

Результати вимірювань

Номер термометра	Поправка, Ом	Номер термометра	Поправка, Ом
1	0,49	7	1,81
2	0,00	8	1,45
3	0,00	9	1,18
4	1,07	10	2,12
5	0,71	11	1,79
6	0,35	12	1,61

4.3. Методика та порядок виконання роботи:

До того, як розпочнуться заняття у лабораторії студенти повинні:

1. Опрацювати рекомендовану літературу.

2. Заготувати викреслену в масштабі схему розвішування термометрів (див. рис. 4.1) та форму реєстрації вимірів за наведеним зразком (табл. 4.2).

3

. Відповісти письмово на контрольні питання.

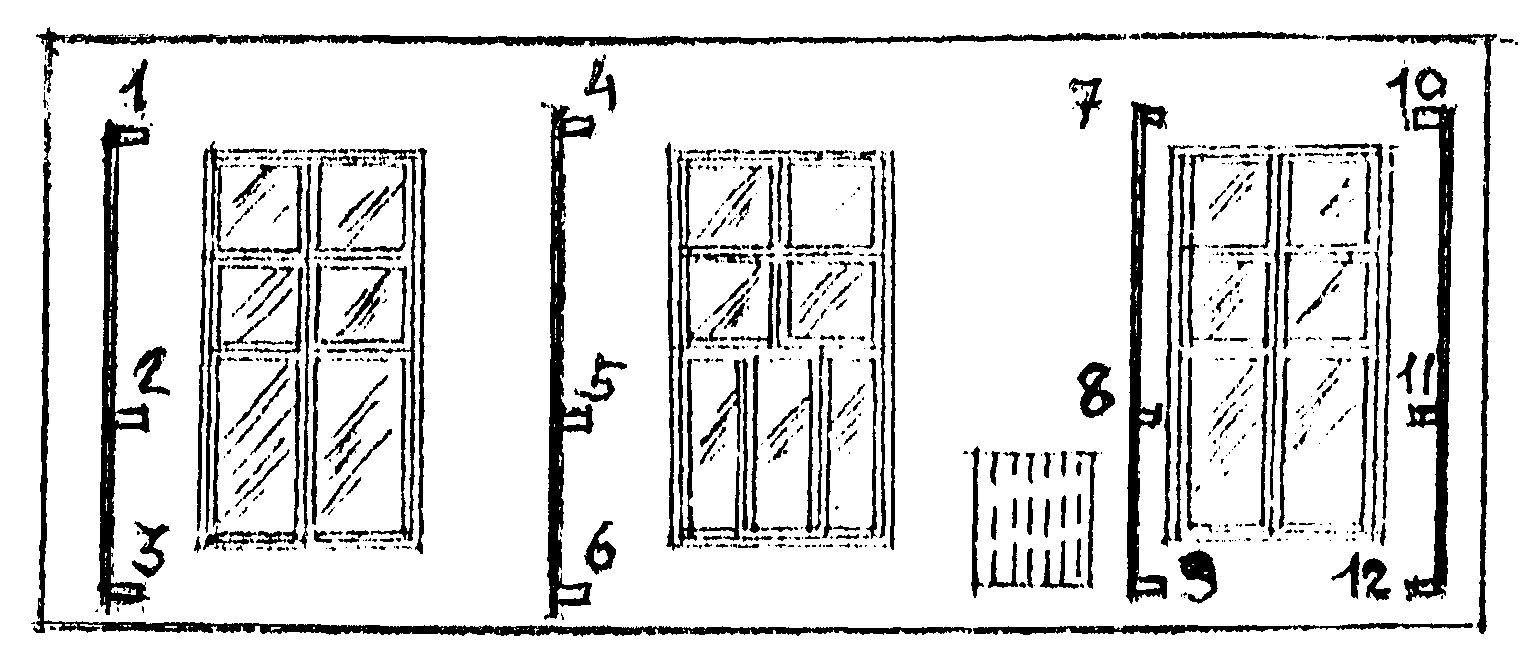

Рис. 4.1. Схема розташування термометрів опору в лабораторії.

Під час занять у лабораторії:

1. Перед початком вимірів потрібно перевірити комплектність установки та відповідність положення кнопок моста інструктивним вказівкам, які наведені на кришці моста. Множник моста встановити в положення 1/100 і показники знімати з точністю до 0,01 Ом.

22

Надійність контактів установки перевірити підключенням одного з термометрів, для чого штекер вставити в гніздо комунікаційного щитка. Ручки магазину опору мосту встановити на значення опорів, які набагато менші, а потім на більші за можливі опори термометрів. Якщо при натисканні кнопки “Грубо” стрілка гальванометра відхилиться в першому випадку в один, а в другому – в іншій бік, значить контакти надійні і можливо проводити виміри.

2. Виміри проводити в три цикли послідовно для кожного термометра. Після підрахунку середніх значень з трьох вимірів до показників кожного термометра в форму запису внести поправки на вплив додаткового опору дроту та перемикача, які потрібно визначити за табл. 4.1. Значення температур за результатами вимірів опорів потрібно визначити за формулою:

,

де: - виміряний опір термометра при температурі t °С, Ом;

- опір термометра при температурі 0°С, який дорівнює 53 Ом;

- поправка на вплив опору підвідного дроту та перемикача, Ом

(див. табл. 4.1);

- приріст опорів термометра при підвищенні його температурі на 1°С, Ом.

Для 53-омного термометра =0,225 Ом.

Результати вимірів занести в табл. 4.2.

3. На основі отриманих даних температури вздовж зовнішньої стіни побудувати ізотерми в площині розрізу термометрів. Для цього на схемі розташування термометрів відмітити в вузлових точках сітки значення температур відповідних термометрів, після чого за допомогою інтерполяції визначити рівнозначні температури, які слід з’єднати плавними лініями.

На основі загальної картини температурного поля площині, яка розглядається, скласти письмовий висновок про його характер та причини, які викликають нерівномірність температури на окремих ділянках.
