2.4. Контрольні питання

1. Фізичний сенс та одиниці показників: відносної вологості повітря, пружності водяної пари, абсолютної вологості повітря та точки роси.

2. Методи та прилади для вимірювання вологості повітря.

3. Вплив мікроклімату приміщення на людину. Нормування значення показників мікроклімату в житлових приміщеннях.

4. Нормування відносної вологості повітря у житлових та виробничих приміщеннях.

15

Л а б о р а т о р н а р о б о т а № 3

Реєстрація коливань температури, вологості та атмосферного тиску у приміщенні

Мета лабораторної роботи - визначити коливання середньої температури, вологість та тиск повітря у заданому приміщенні за дві години академічних занять в лабораторії.

3.1. Теоретичні положення

Необхідно знати, що показники температури, вологості та тиску повітря в окремі моменти часу не завжди являються достатніми для характеристики мікроклімату приміщення. Дуже часто важливо мати дані про зміни основних параметрів мікроклімату, які викликані коливанням температури, вологості та атмосферного тиску зовнішнього повітря і місцевими факторами (роботою опалювально-вентиляційних пристроїв, різноманітного обладнання; наявністю людей у приміщенні та іншим протягом відповідного періоду). Для цього проводять довготривалі безперервні виміри параметрів повітря. Стабілізація мікроклімату на відповідному оптимальному рівні (кондиціювання повітря) має важливе санітарно-гігієнічне значення і є неодмінною умовою для деяких видів сучасних виробництв, наприклад, для виготовлення точних приладів та апаратів, синтетичних матеріалів та виробів і под.

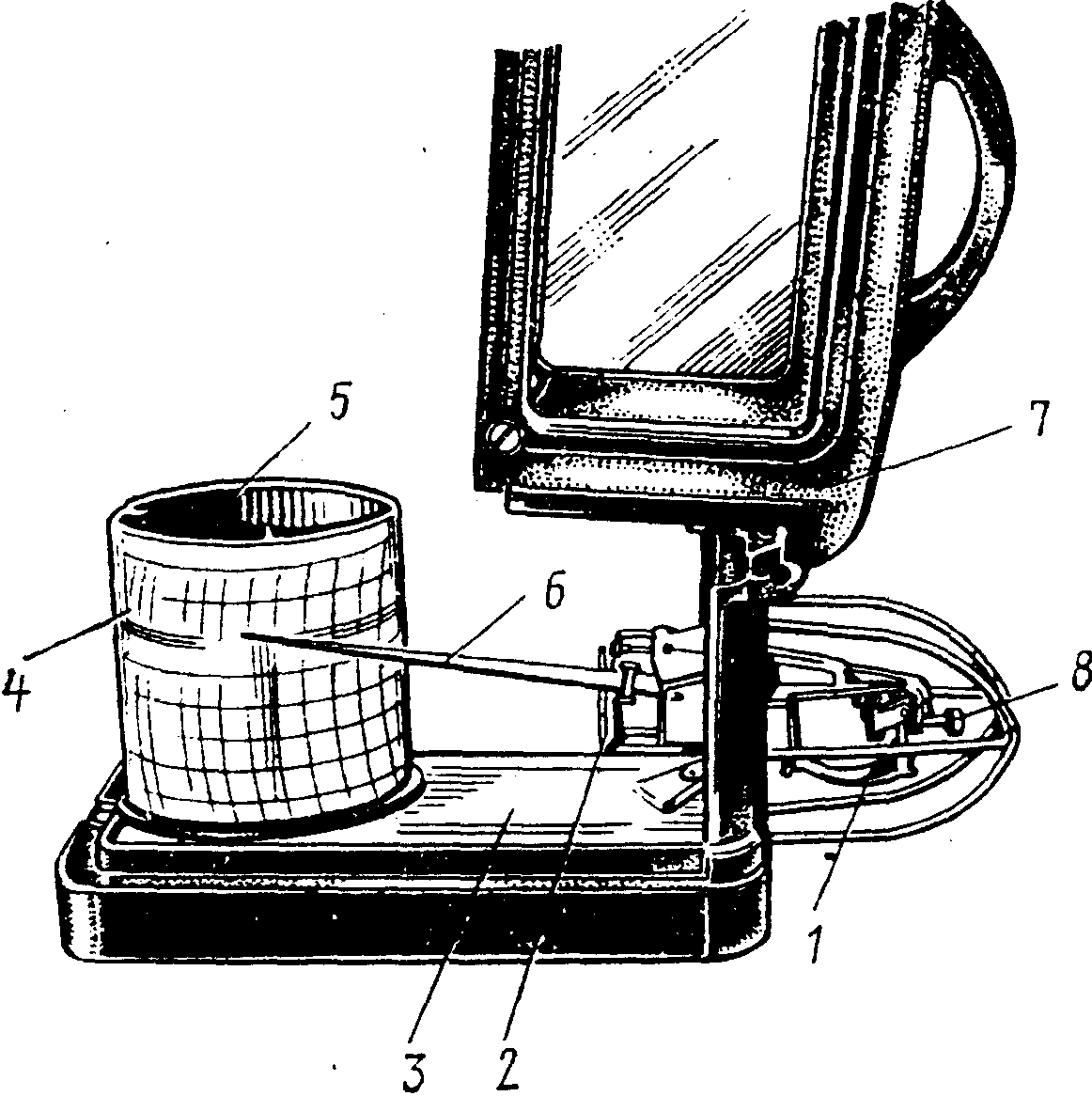

Рис. 3.1. Термограф:

1 – датчик температури;

2 – обладнання для відводу стрілки;

3 – основна плата приладу;

4 – діаграмна стрічка;

5 – барабан з годинниковим механізмом;

6 – стрілка з пером;

7 – футляр з відкидною кришкою;

8 – установчий гвинт.

16

Н

айбільш розповсюдженими приладами для виконання безперервних довготривалих вимірів температури, вологості та атмосферного тиску є - метеорологічні самопишучі термографи, гігрографи та барографи (рис. 3.1-3). Ці прилади відносно прості за будовою та безвідмовні в експлуатації, але мають невисокий клас точності, внаслідок чого їх показники вимагають систематичної перевірки. Для контролю показників застосовують лабораторні термометри, аспіраційні психрометри та деформаційні барометри – анероїди.

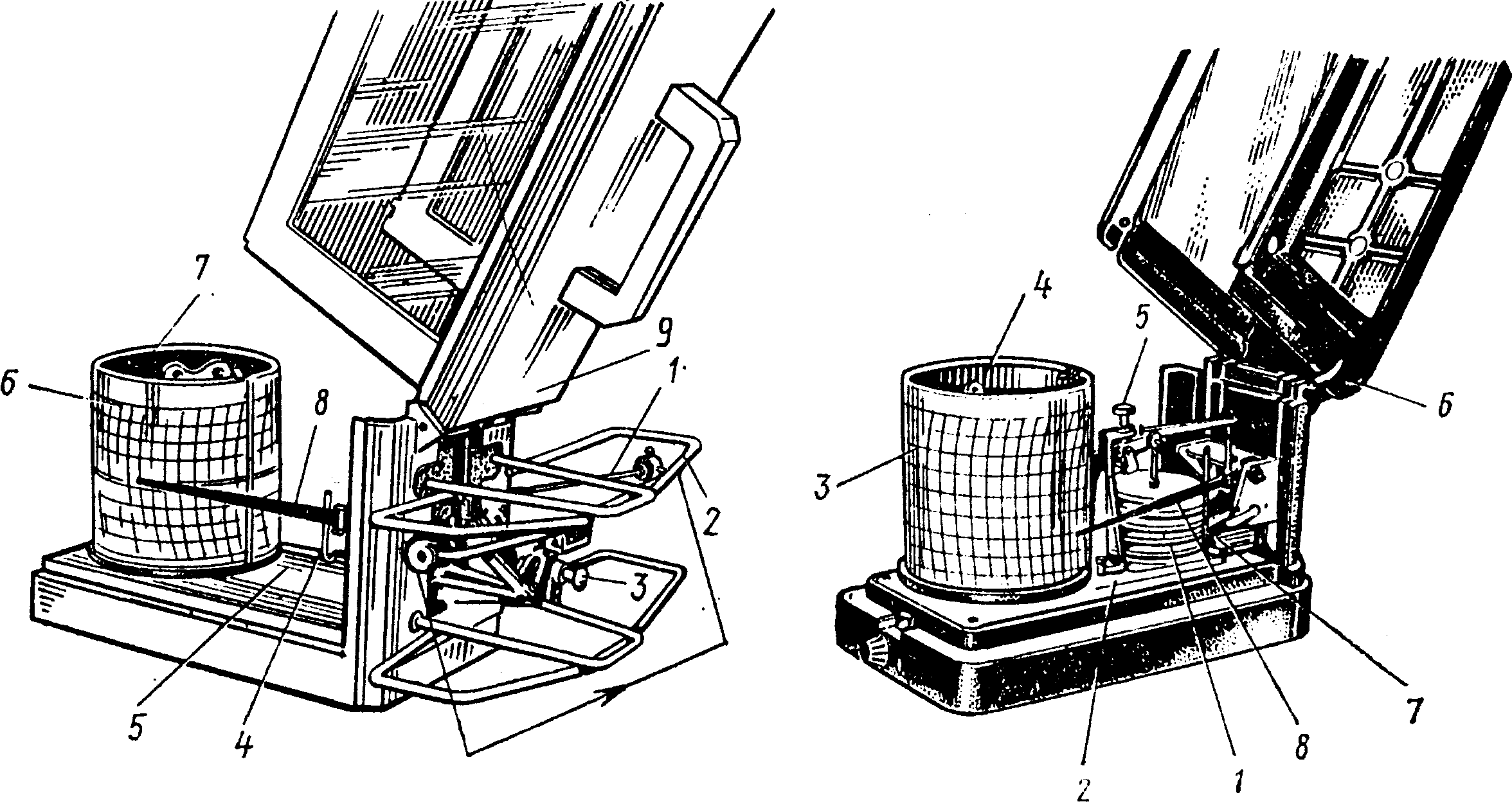

Рис. 3.2. Гігрограф: Рис. 3.3. Барограф:

1— пучок знежиреного волосся; 1 — комплект анероїдних коробок;

2 — дротяне огородження; 2 — ос­новна плата прибору;

3 — установчий гвинт; 3 —діаграмна стрічка;

4 — обладнання для відводу стрілки; 4 — барабан з годинниковим

5 — основна плата при­бору; механізмом;

6 — діаграмна стрічка; 5 — установчий гвинт;

7 — барабан з годинниковим механізмом; 6 — футляр з відкидною кришкою;

8— стрілка з пе­ром; 7 — обладнання для відводу стрілки 9 — футляр з відкидною кришкою. від діаграмної стрічки;

8 — стрілка з пером.

Для отримання середніх значень температури, вологості та тиску самописці встановлюють посередині приміщень на висоті 1,5 м від підлоги. В залежності від довготривалості вимірювання застосовують прилади з добовим або тижневим заводженням.

17

Таблиця реєстрації результатів вимірювань та їх обробки

№ виміру	Термін вимірювання (інтервал) 15 хвилин	Температура повітря, °С
		Показники термографа	Другий контрольне вимірювання	Поправки	Виправлені показники
1	2	3	4	5	6
1
2
3
4
