Основы проектирования и конструирования

Конспект лекций для студентов специальности 060800

"Экономика и управление на предприятии"

Составитель: Капитонов Е.Н.

Тамбов - 2003.

1. Элементы прикладной механики

1.1 Статические, кинематические и динамические основы конструирования технических систем

Техника ставит перед инженерами множество задач, связанных с исследованием механического движения и механического взаимодействия.

Механическим движением называют происходящее с течением времени изменение взаимного положения материальных тел в пространстве.

Под механическим взаимодействием понимают действия материальных тел друг на друга, в результате которых происходит изменение движения этих тел или изменение их формы.

За основную меру этих действий принимают величину, называемую силой.

Наука о механическом движении и взаимодействии материальных тел называется механикой. По характеру рассматриваемых задач механика делится на статику, кинематику и динамику. Статика содержит учение о силах и об условиях равновесия материальных тел под действием сил.

В кинематике рассматриваются общие геометрические свойства движения тел.

Динамика изучает движение материальных тел под действием сил.

1.1.1 Основные понятия статики [1, с.9-17]

1.1.1.1 Силы

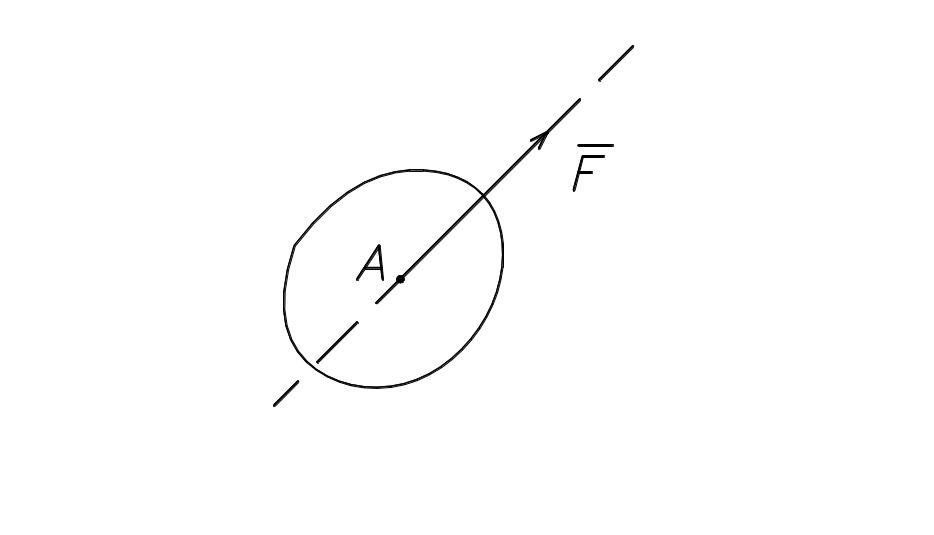

Рассматриваемые в механике величины можно разделить на скалярные, которые полностью характеризуются их числовыми значениями, и векторные, которые помимо числового значения характеризуются еще направлением в пространстве. Сила - величина векторная и характеризуется числовым значением, направлением и точкой приложения.

Системой сил называют совокупность сил, действующих на тело.

Если линии действия всех сил лежат в одной плоскости, система тел называется плоской, в противном случае - пространственной.

Силы, линии действия которых пересекаются, называются сходящимися.

Тело, которому из данного положения можно сообщить любое перемещение в пространстве, называется свободным.

Если одну систему сил, действующих на свободное твердое тело, можно заменить другой системой, не изменяя при этом состояния покоя или движения, в котором находится тело, то такие две системы сил называются эквивалентными.

Система сил, под действием которой свободное твердое тело может находиться в покое, называется уравновешенной.

Если данная система сил эквивалентна одной силе, то эта сила называется равнодействующей данной системы сил.

Силы, действующие на тело, можно разделить на внешние и внутренние.

Внешними называются силы, которые действуют на тело со стороны других тел, а внутренними - силы, с которыми части данного тела действуют друг на друга.

Сила, приложенная к телу в какой-нибудь одной его точке, называется сосредоточенной. Силы, действующие на все точки поверхности или объема тела называются распределенными.

С понятием силы связан ряд законов механики.

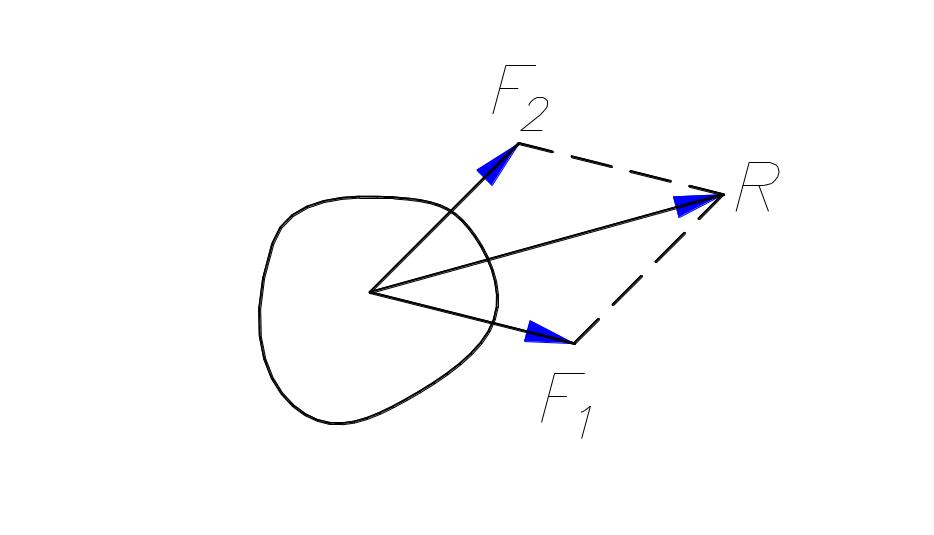

Закон параллелограмма сил

Две силы, приложенные к телу в одной точке, имеют равнодействующую, приложенную в той же точке и изображаемую диагональю параллелограмма, построенного на этих силах, как на сторонах.

Закон равенства действия и противодействия

При всяком действии одного материального тела на другое имеет место такое же численно, но противоположное по направлению противодействие.

Принцип отвердевания

Равновесие деформированного тела, находящегося под действием данной системы сил, не нарушится, если тело считать отвердевшим (абсолютно твердым).
