Перечень элементов

Кроме графических упрощенных изображений основных и вспомогательных элементов технологическая схема должна содержать таблицу условных графических обозначений.

Таблицу с перечнем основных элементов схемы располагают на первом листе схемы над основной надписью или выполняют в виде самостоятельного документа.

Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм. Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы.

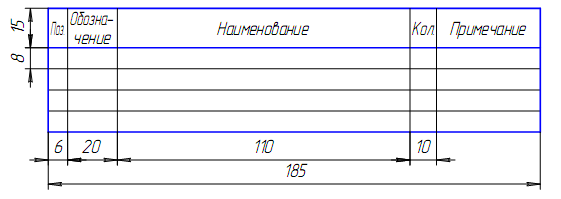

Перечень элементов оформляют в виде таблицы (табл. 10.3), заполняемой сверху вниз.

Таблица 10.3

В графах таблицы указывают следующие данные:

- в графе "Поз." - позиционные обозначения устройств, аппаратов;

- в графе "Обозначение" приводят буквенное обозначение составной части схемы, например: А - аппарат, Н - насос и т.д. При наличии в схеме нескольких элементов одного названия используют числовые индексы. Для основных аппаратов высота числового индекса равна высоте буквы, например: А1, А2, В1, В2. Для арматуры и вспомогательных элементов высота числового индекса равна половине высоты букв: ВЗ₁ КП₂ и т.д.;

- в графе "Наименование" приводят наименование элемента или устройства;

- в графе "Примечание" рекомендуется указывать технические данные элемента или устройства.

Текстовая информация

На схемах допускается помещать различные технические данные, характер которых определяется назначением схемы. Текстовые данные приводят на схеме в тех случаях, когда содержащиеся в них сведения нецелесообразно или невозможно выразить графически или условными обозначениями.

Содержание текста должно быть кратким и точным. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах.

Текстовые данные в зависимости от их содержания и назначения могут быть расположены:

- рядом с графическими обозначениями;

- внутри графических обозначений;

- над линиями связи;

- в разрыве линий связи;

- рядом с концами линий связи;

- на свободном поле схемы.

Текстовые данные, относящиеся к линиям, ориентируют параллельно горизонтальным участкам соответствующих линий.

При большой плотности схемы допускается вертикальная ориентация данных.

10.2. Рекомендации по условным обозначениям основной аппаратуры и оборудования для технологических схем

10.2.1. Аппараты выпарные

Условные графические обозначения выпарных аппаратов следует строить /13/ из комбинации условных графических обозначений элементов корпусов, тепловых камер и других элементов.

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их изображают при помощи упрощенных внешних очертаний или применяют общее обозначение. При этом, если есть возможность указать давление выше или ниже атмосферного только изменением формы днища, то обечайки в корпусах показывают прямыми линиями. На поверхности обечаек и днищ допускается показывать перегородки, распределяющие потоки.

Вычерчивание колонного оборудования газосепараторов, емкостей, реакторов производится с соблюдением контура фактического аппарата и масштаба. Давление внутри аппарата удобнее всего показать формой днища, оставив форму цилиндрической части аппарата (обечайки) неизменной. Внутренние устройства также показывают схематически.

Ниже приведены примеры построения корпусов и условных графических обозначений выпарных аппаратов

Примеры построения корпусов выпарных аппаратов

Корпуса аппаратов: под атмосферным давлением (а), с внутренним давлением выше атмосферного (б) и ниже атмосферного (в)	а б в
Корпуса пленочных выпарных аппаратов: под атмосферным давлением (а), с внутренним давлением выше атмосферного (б) и ниже атмосферного (в)	а б в

Примеры построения условных графических обозначений выпарных аппаратов

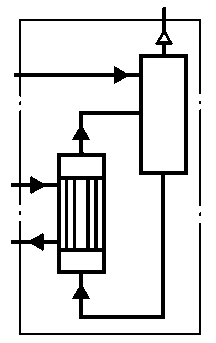

3. Аппараты выпарные: общее обозначение (а), с естественной циркуляцией и соосной тепловой камерой (б), с выносной тепловой камерой (в)	а б в

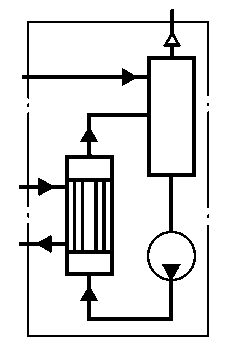

4. Аппараты выпарные с принудительной циркуляцией: с соосной тепловой камерой (а), с выносной тепловой камерой (б)	а б
