Индукционные реле тока серий рт-80 и рт-90

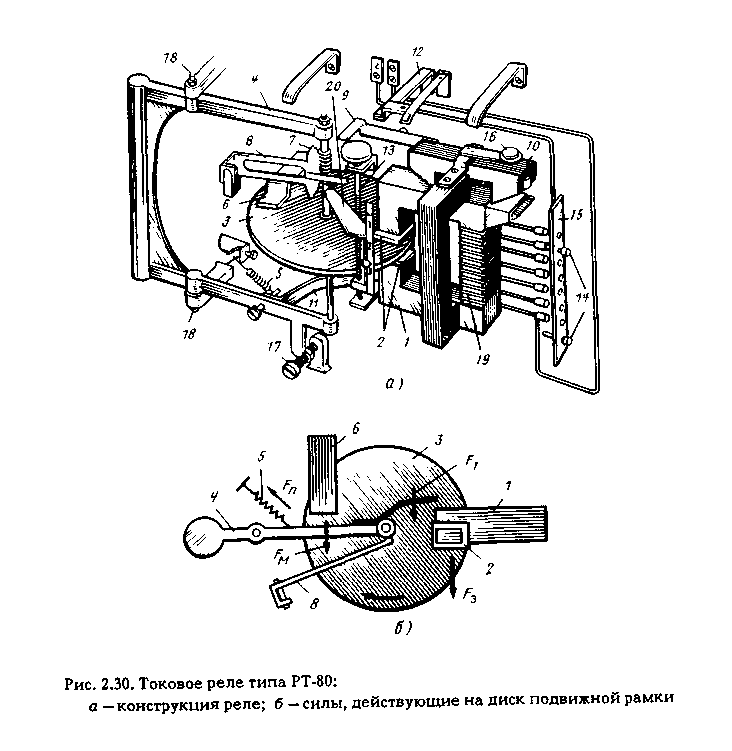

Отечественная промышленность выпускает токовые реле серий РТ-80 и РТ-90 (рис.2.30). Реле состоит из двух элементов: индукционного с ограниченно зависимой характеристикой времени действия и электромагнитного, действующего мгновенно и называемого отсечкой. Совместная работа обоих элементов позволяет получить характеристику выдержки времени, показанную на рис.2.31. При токах больше тока срабатывания электромагнитного элемента I_Э.С.Р, реле работает без выдержки времени, отсекая характеристику индукционного элемента. При токах, меньших I_Э.С.Р работает индукционный элемент реле с ограниченно зависимой выдержкой времени.

И ндукционный элемент реле выполняется на электромагнитной системе, рассмотренной в § 2.9. Элемент имеет электромагнит 1 с короткозамкнутыми витками 2 (рис.2.30, а) и подвижный диск 3.

При появлении тока в обмотке 19 возникает электромагнитная сила, действующая на диск 3, который вращается на оси в подшипниках, установленных на подвижной рамке 4. Рамка 4 имеет ось вращения 18, укрепленную на корпусе реле. Пружина 5 притягивает рамку к упору 17. На оси диска насажен червяк 7, вращающийся вместе с осью и диском. Червяк 7 и зубчатый сегмент 8, управляющий работой контактов реле 12, нормально расцеплены. Для действия реле необходимо, чтобы червяк сцепился с зубчатым сегментом и поднял его до замыкания контактов реле. На подвижную систему (рамку и диск) действует электромагнитная сила F_Э, стремящаяся переместить рамку, и противодействующие ей силы: сила пружины 5, прижимающая рамку 4 к упору 17, а при движении диска дополнительные силы, обусловленные взаимодействием магнитного потока постоянного магнита 6 и потоками Ф₁ и Ф₂ электромагнита 1. Действие этих сил показано на рис.2.30, б. Диск начинает вращаться при I_P = (0,2 - 0,3)I_C.P, когда момент силы F_Э становится больше момента трения и инерции диска. Срабатывание индукционного элемента реле происходит при I_P  I_C.P. При этом рамка 4 перемещается, сцепляя червяк 7 с зубчаткой сегмента 8. После этого движение рамки прекращается, но диск продолжает вращаться и посредством червяка 7 поднимает сегмент 8. Рычаг сегмента 8 поднимает коромысло 9, замыкая при этом контакты реле 12. Вследствие уменьшения зазора якорь 10 притягивается к электромагниту 1, обеспечивая плотное замыкание контактов 12. При токе в реле, меньшем тока возврата, момент пружины 5 преодолевает М_Э, и рамка возвращается в начальное положение, расцепляя червяк с сегментом. Сегмент падает на упор 20, размыкая контакты реле. Для обеспечения надежного сцепления рамки с сегментом служит стальная скоба 11, которая притягивается к электромагниту 1 под действием силы F', возникающей под влиянием потока рассеяния электромагнита (рис.2.30, б).

Ток срабатывания регулируется изменением числа витков обмотки реле 19 при помощи штепселя 14, переставляемого в гнездах планки 15. Время действия реле регулируется изменением начального положения сегмента 8 винтом 13.

Электромагнитный элемент (отсечка) имеет якорь в виде стального коромысла, находящегося в поле потока рассеяния электромагнита 1. При токе I_P > (4 - 8)I_C.P индукционного элемента правая часть коромысла под действием силы F_Э притягивается к электромагниту и мгновенно замыкает контакт реле 12. Ток срабатывания элемента регулируется винтом 16, меняющим воздушные зазоры между коромыслом и электромагнитом. Для устранения вибрации якоря при срабатывании элемента установлен короткозамкнутый виток. Реле РТ-80 имеет 12 исполнений, различающихся уставками по току и времени, реле РТ-85 и РТ-86 имеют усиленные контакты, рассчитанные на переключение тока до 150 А в цепях переменного тока. Реле РТ-90 имеет аналогичную конструкцию, но независимая часть характеристики у его реле начинается при меньших кратностях тока I_P, чем у реле РТ-80.
