3.2. Генеральный план
При проектировании атомных электростанций разрабатываются ситуационные планы строительства, схемы генеральных планов и генеральные планы промышленной площадки.
Ситуационный план дает общее представление о месте строительства АЭС и составляется обычно в масштабе 1:10000. На нем показывается расположение промышленной площадки, стройбазы, жилого поселка и других комплексов сооружений, изображаются подсоединения автомобильных и железных дорог к государственным магистралям, а также наносятся границы санитарной зоны. Размеры территории санитарной зоны определяются с учетом конечной мощности АЭС, а также с учетом прогноза радиационной обстановки в районе размещения АЭС при ее длительной эксплуатации.
Пример ситуационного плана представлен на рисунке…
Рисунок Ситуационный план АЭС
1 – промышленная площадка; 2 – строительная база; 3 – открытое распределительное устройство; 4 – насосная станция технического водоснабжения; 5 – жилой поселок; 6 – железнодорожная станция; 7 – подъездная автодорога; 8 – сбросной канал технического водоснабжения
Схема генерального плана составляется в технико-экономическом обосновании и при выборе площадки строительства. На ней без плановой и строительной привязки отображаются основные сооружения АЭС и их предполагаемое расположение. Схемы генпланов выполняются также на стадии проекта и рабочей документации как иллюстративный, демонстрационный материал.
Генеральный план разрабатывается на стадии проекта и определяет конкретное размещение на промышленной площадке зданий и сооружений АЭС в плане с указанием их размеров. На генеральном плане все сооружения привязываются к строительной сетке, т.е. указываются координаты каждого из них. Строительная сетка обычно маркируется по вертикали буквой А и по горизонтали буквой Б. Чертежи генерального плана выполняются в масштабе 1:1000. На них показываются:
Координатная сетка в строительной системе координат;
Топографическая подоснова на участках, где не предусматривается планировка рельефа;
Реперы, шурфы, буровые скважины и опорные знаки строительной сетки;
Элементы планировочного рельефа и водоотвода (откосы, подпорные стенки, лестницы, канавы, дождеприемники и т.д.);
Здания и сооружения, в том числе коммуникационные сооружения (туннели, эстакады, галереи), производственные и складские площадки;
Железнодорожные пути, пути перекатки трансформаторов, подкрановые пути;
Автомобильные дороги и площадки с дорожным покрытием, проезды по спланированной территории;
Открытые каналы технического водоснабжения;
Выходы линий электропередач;
Ограждение территории промышленной площадки и участков отдельных объектов.
При проектировании генеральных планов необходимо учитывать возможность развития АЭС до конечной мощности, строго соблюдать требования строительных норм и правил, санитарных норм по проектированию атомных электростанций.
При проектировании вокруг АЭС создают санитарно-защитную зону и зону наблюдения, размеры которых согласовываются с органами санитарного надзора с учетом конкретных условий площадки. В санитарно-защитной зоне разрешено расположение зданий и сооружений основного производственного назначения, подсобно-производственного и вспомогательного назначения. В санитарно-защитной зоне не разрешается размещение жилых зданий, а также объектов и сооружений, не относящихся к АЭС.
Сокращение отчуждаемой под строительство АЭС земли – основная задача при проектировании. Наибольшая доля отчуждаемых земель приходится на гидротехнические сооружения, жилой поселок, строительно – монтажную базу, промышленную площадку.
Наилучшие показатели по генеральному плану достигаются при проектировании АЭС на полную мощность при компактном размещении сооружений на местности, максимальной блокировке зданий и сооружений АЭС с сокращением вспомогательных сооружений (объединением их в общестанционные).
Степень совершенства генерального плана характеризуют следующие показатели:
Удельная площадь, ограниченная оградой;
Площадь застройки;
Коэффициент застройки – доля площади, занятой зданиями;
Коэффициент использования – доля площади, занятой зданиями и открытыми наземными устройствами (открытыми распределительными устройствами, каналами водоснабжения, транспортными магистралями).
Основные показатели промышленной площадки АЭС с четырьмя серийными энергоблоками ВВЭР-1000 приведены в таблице
Общая площадь в ограде, га |
68 |
Площадь застройки, га |
23 |
Коэффициент застройки, % |
34 |
Протяженность железнодорожных путей, км |
7,4 |
Площадь автодорог, тыс. м2 |
49,2 |
Протяженность ограды, км |
3,6 |
Пример генерального плана АЭС с четырьмя серийными энергоблоками ВВЭР-1000 представлен на рисунке

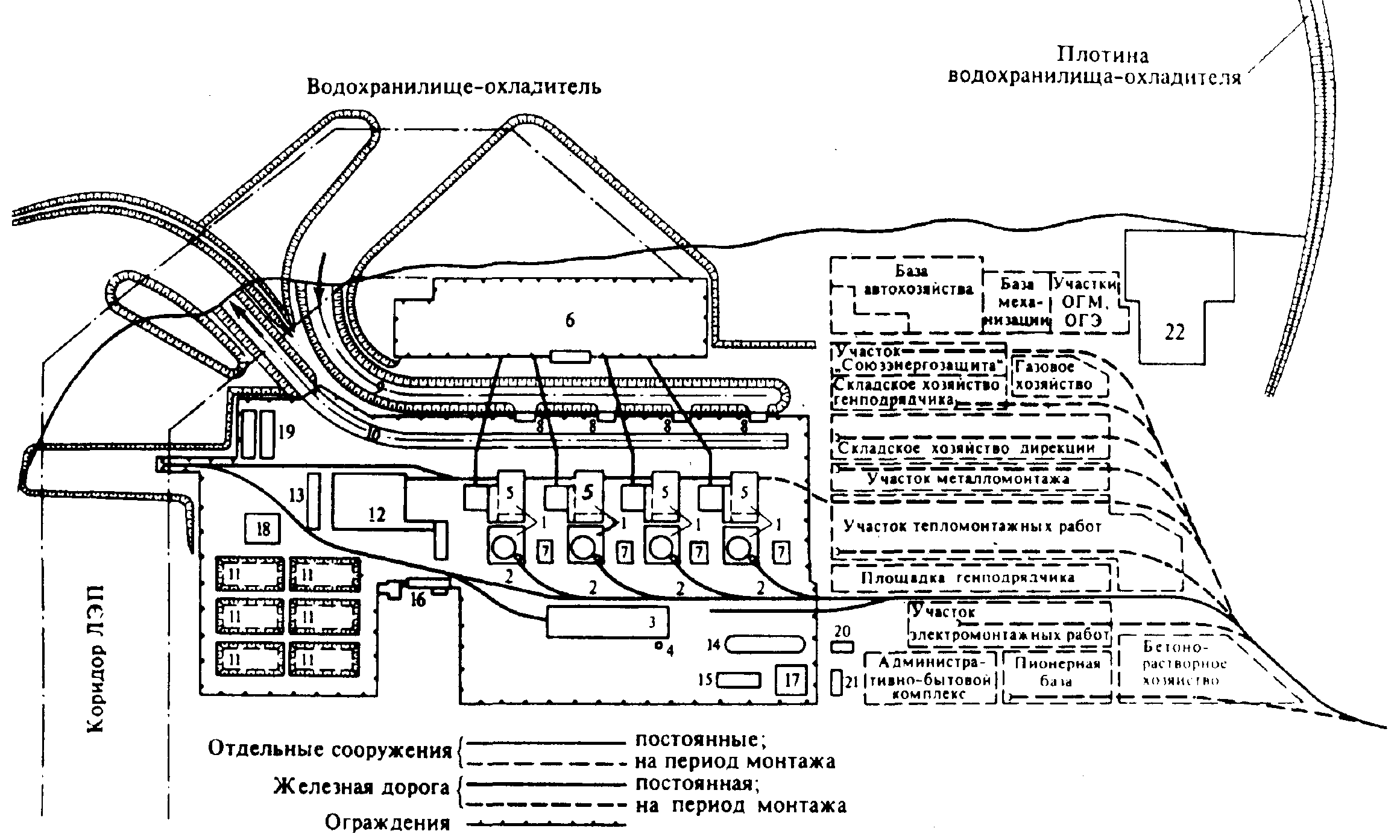

Рисунок Схема
генерального плана АЭС по унифицированному
проекту с четырьмя реакторами ВВЭР-1000 1
– главный корпус; 2 – железнодорожные
магистрали; 3 – объединенный спецкорпус;
4 – вентиляционная труба объединенного
спецкорпуса; 5 – машинный зал; 6 –
площадка открытых распределительных
устройств; 7 – резервная дизель-электрическая
станция; 8 – блочная насосная станция;9-
-подводящий канал технического
водоснабжения; 10 - отводящий канал
технического водоснабжения; 11 –
брызгальные бассейны; 12 – объединенный
вспомогательный корпус; 13 – объединенный
газовый корпус; 14 – масломазутное,
дизельное хозяйство; 15 – ацетилено -
генераторная станция; 16 –
административно-бытовой корпус; 17 –
общестанционная резервная дизель –
электрическая станция; 18 – пуско -
резервная котельная; 19 – масло – мазутно
- дизельное хозяйство; 20 - автотранспортное
хозяйство; 21 – военизированная пожарная
часть; 22 – канализационно-очистные
сооружения.
