5. Предварительный расчет диаметров валов и выбор подшипников
Из условия прочности на кручение определяется диаметр выходного вала dв, мм по формуле 6.16 [1]:
,
где Т - вращающий момент на валу;
[τк]– допускаемое напряжение кручения для материала вала.
Ведущий вал
[τк1]= 20 Н/мм 2. Подставим значения в формулу (6.1.1) и получим:
Полученное значение dв1 округляем до ближайшего большего значения по ГОСТ 6636 –69 из ряда R40 [1] и принимаем dв1 = 24 мм.
По (П12 стр.342-343 [1]) для быстроходного вала принимаем шариковый однорядный радиально-упорный подшипник 46306 ГОСТ831-75
Обозначение подшипника |
d, мм |
D, мм |
B, мм |
r, мм |
С, кН |
С0, кН |
46306 |
30 |
72 |
19 |
2 |
32,6 |
18,3 |

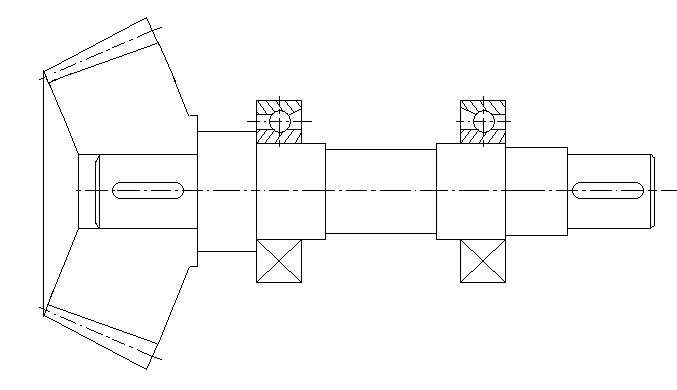

Ведущий вал:
Ведомый вал
[τ]к2 = 25 Н/мм 2 и подставив в формулу значения, получаем:
Округляем значение dв2 до ближайшего большего значения по ГОСТ 6636 –69 по из ряда R40 [1] и принимаем. dв2 = 28 мм.
По (П12 стр.342-343 [1]) для тихоходного вала принимаем шариковый однорядный радиально-упорный подшипник 66207 ГОСТ831-75
Обозначение подшипника |
d, мм |
D, мм |
B, мм |
r, мм |
С, кН |
С0, кН |
66207 |
35 |
72 |
17 |
2,5 |
17,0 |
14,7 |

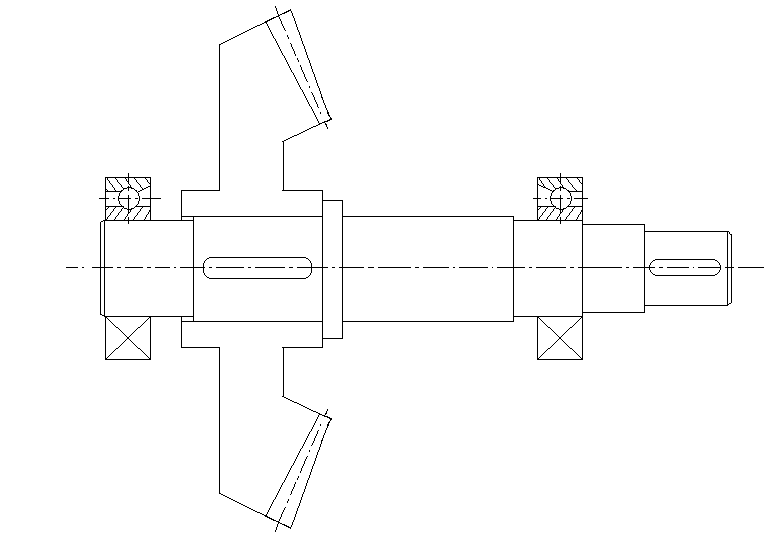

Ведомый вал:
6.Подбор и предварительный расчет муфт
Произведем выбор муфты, соединяющей тихоходный вал редуктора с другим валом конструкции. Выбираем упругую втулочно- пальцевую муфту.
На работу муфты существенное влияние оказывают толчки, удары и колебания, обусловленные характером приводимой в движение машины. В связи с этим расчет муфт производим по расчетному моменту Tр по формуле (1 стр. 364):
где
-
коэффициент режима работы. Согласно
(9.3 ,[1])
=1,5
T - крутящий момент на валу
Вбираем упругую втулочно- пальцевую муфту( стр.174 [1]) ГОСТ 21424-75
[Т],Н*м |
dв ,мм
|
D, мм
|
L ,мм
|
l ,мм
|
125 |
28 |
120 |
125 |
60 |
Принимаем количество пальцев Z=6.
Упругие втулки из специальной резины, стойкой в минеральном масле, воде, бензине
и керосине. Муфта выдерживает кратковременные двукратные перегрузки.
7. Выбор способа смазывания передачи и подшипников
7.1. Смазывание зубчатого зацепления.
Смазка зубчатого зацепления производиться окунанием зубчатого колеса в масло,
заливаемое внутрь корпуса до погружения колеса на всю длину зуба.
По табл. 8.8 [1] устанавливаем вязкость масла в зависимости от средней скорости
(м/с).
Вязкость должна быть
.
По табл.8.10 [1] принимаем
масло индустриальное И-40А по ГОСТ 20799-75.
7.2 Смазывание подшипников.
Подшипники смазываем пластичной смазкой, закладываемой в подшипниковые
камеры при монтаже. Сорт мази выбираем по табл. 7.15 [1] – солидол марки УС-2
