Из фондов контрольных заданий
Контрольные задания
для проведения экспертизы качества подготовки выпускников
государственным образовательным стандартам
Специальность – 230101 Вычислительные машины, комплексы системы и сети
Блок общепрофессиональных дисциплин
Дисциплины: Электронная техника
Электротехнические измерения
Математические и логические основы ЭВТ
Электротехника
Санкт-Петербург
2012
ЭЛЕКТРОННАЯ ТЕХНИКА
1. По какому признаку происходит деление твёрдых тел на проводники, полупроводники и диэлектрики с точки зрения зонной теории ?
а) по ширине валентной зоны
б) по ширине запрещённой зоны
в) по ширине зоны проводимости
г) по номеру в таблице Менделеева
2. Какие утверждения справедливы для полупроводника «N» типа?
а) нет свободных носителей заряда
б) количество положительных носителей заряда равно количеству отрицательных носителей заряда
в) количество положительных носителей заряда много больше, чем отрицательных
г) количество отрицательных носителей заряда много больше, чем положительных
3. При увеличении частоты переменного напряжения, приложенного к «P-N» переходу, нарушается его основное свойство – односторонняя проводимость.
Каким должен быть высокочастотный «P-N» переход?
а) плоскостным
б) микросплавным
в) точечным
г) на частотные свойства перехода его площадь не влияет
4. Из рисунка выбрать условное обозначение выпрямительного диода.
а)
б)
в)
г)
5. Из рисунка выбрать условное обозначение стабилитрона
а)
б)
в)
г)
6. Параметр выпрямительного диода это
а) Iпр. ср., - средний выпрямленный ток за период
б) Uстаб, - напряжение стабилизации
в) IТ- темновой ток
г) RТ- темновое сопротивление
7. Качество, какого диода определяет динамическое
сопротивление (Rдин
0)
?
а) выпрямительного
б) стабилитрона
в) туннельного
г) варикапа
8. В основе работы выпрямительного диода лежит свойство
а) односторонней проводимости
б) явление электрического пробоя
в) фотопроводимость
г) явление теплового пробоя
9. Выбрать правильное соотношение токов для схемы с общим эмиттером
а) Iэ
Iк
б) Iэ
Iб
в) I б = Iк
г) I б = Iэ
10. Какие из перечисленных параметров биполярного транзистора статические?
а) КI
б) h21
в) RВХ
г) КР
11. Какие из перечисленных параметров биполярного транзистора динамические?
а) КI
б) h21
в) h22
г) h11
12. В схеме с ОЭ при увеличении частоты усиливаемого сигнала статический коэффициент усиления h21
а) зависит от типа нагрузки
б) уменьшается
в) увеличивается
г) частота не влияет на усиление
13. В схеме с ОЭ физическим смыслом статического параметра h11 является
а) коэффициент усиления напряжения
б) входное сопротивление
в) выходная проводимость
г) коэффициент усиления тока
14. Из рисунка выбрать условное обозначение полевого транзистора с индуцированным каналом.
б)
в)
г)
а)
15. Из рисунка выбрать условное обозначение полевого транзистора со встроенным каналом.
а)
б)
в)
г)
16. При увеличении обратного напряжения на затворе полевого транзистора с управляющим переходом до величины UОТС выходной ток стока
а) уменьшается до нуля
б) не изменяется
в) увеличивается
г) увеличивается незначительно
17. Режим работы МДП транзистора со встроенным каналом при напряжении на затворе, приводящем к расширению канала и уменьшению его сопротивления называется
а) режимом обеднения
б) режимом обогащения
в) динамическим режимом
г) статическим режимом
18. Для плёночной ИМС справедливы утверждения
а) подложка из металла
б) схема содержит только пассивные элементы
в) подложка из полупроводника
г) схема содержит пассивные и активные элементы
19. Для гибридной ИМС справедливо утверждение
а) активные и пассивные элементы напыляют в виде металлических плёнок
б) активных элементов нет
в) пассивные элементы напыляют в виде тонких металлических плёнок
г) пассивных элементов нет
20. Контактные площадки и соединения в ИМС могут быть выполнены
а) из кремния
б) из серебра
в) из вольфрама
г) из полупроводника
21. Изоляция в полупроводниковых ИМС может быть выполнена
а) воздушной
б) из лака
в) из окисной плёнки
г) из смолы
22. Для формирования резисторов в гибридных ИМС используют технологическую операцию
а) напыление тонких плёнок
б) окисление
в) диффузию
г) эпитаксию
23. При формировании резисторов в полупроводниковых ИМС можно использовать
а) область базы транзистора
б) коллекторный P-N переход
в) эмиттерный P-N переход
г) окисную плёнку на поверхности кристалла
24. В какой ИМС активные элементы формируют внутри подложки?
а) в плёночной
б) в гибридной
в) в полупроводниковой
г) в совмещённой
25. На рисунке приведены логические схемы, какая из них реализует функцию И?
а)
б)
в)
г)
26. На рисунке приведены логические схемы, какая из них реализует функцию
И-НЕ?
а)
в)
б)
г)
27. Какой параметр логических схем характеризует помехозащищённость?
а) U1
б) Uпор
в) U0
г) Uп

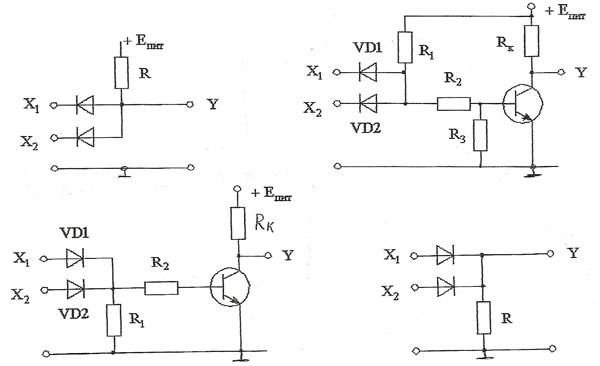

28. Какая из приведённых на рисунке схем ИЛИ?
а)
в)
б)
г)
29. Какая из приведённых на рисунке схем ИЛИ – НЕ ?
а)
в)
б)
г)
30. Переходная RC цепь предназначена
а) для передачи сигнала с одного каскада усилителя на другой
б) для формирования пилообразных импульсов
в) для формирования коротких остроконечных запускающих импульсов
г) для формирования прямоугольных импульсов
31. Дифференцирующая RC цепь предназначена
а) для передачи сигнала с одного каскада усилителя на другой
б) для формирования треугольных импульсов
в) для формирования коротких остроконечных запускающих импульсов
г) для формирования прямоугольных импульсов
32. При увеличении ёмкости в переходной RC цепи
а) искажения передаваемого импульса уменьшаются
б) искажения передаваемого импульса увеличиваются
в) выходной импульс не изменяется
г) влияние оказывает только увеличение R
33. Для уменьшения искажений передаваемого импульса переходной RC цепью процесс в ней должен происходить
а) очень медленно
б) очень быстро
в) скорость процесса не имеет значения
г) важна не скорость, а форма передаваемого сигнала
34. Дифференцирующая RC цепь предназначена для формирования коротких остроконечных треугольных импульсов, которые могут использоваться для запуска импульсных устройств, поэтому заряд ёмкости должен происходить
а) очень медленно
б) очень быстро
в) скорость заряда ёмкости не имеет значения
г) не очень медленно
35. Чтобы увеличить время заряда ёмкости в RC цепи нужно
а) увеличить входное напряжение в цепи
б) увеличить С в цепи
в) уменьшить R в цепи
г) уменьшить С в цепи
36. Как влияет внутреннее сопротивление источника входного сигнала на выходные импульсы дифференцирующей RC цепи?
а) не влияет
б) увеличивает их длительность
в) уменьшает их длительность
г) увеличивает амплитуду
37. Усилители низкой частоты (УНЧ) предназначены для усиления частот
а) 20 Гц- 20 КГц
б) 0 Гц- 20 Гц
в)0 Гц – 20МГц
г) 20 МГц- 30 МГц
38. В усилителях низкой частоты
а) используют отрицательную обратную связь
б) используют положительную обратную связь
в) можно использовать любую
г) никогда не используют обратную связь
39. Обратная связь называется отрицательной если
а) на входе отрицательное напряжение
б) на выходе отрицательное напряжение
в) входное напряжение и напряжение обратной связи в фазе
г) входное напряжение и напряжение обратной связи в противофазе
40. Для режима класса «А» справедливы утверждения
а) отсутствуют или минимальны нелинейные искажения
б) большие частотные искажения
в) большие нелинейные искажения
г) высокий К.П.Д.
41. Режим классов В и АВ используют
а) в однотактных схемах усиления
б) в двухтактных схемах усиления
в) не используют в усилителях
г) в однотактных и двухтактных
42. Чтобы определить коэффициент усиления многокаскадного усилителя нужно
а) сложить коэффициенты усиления всех каскадов
б) перемножить коэффициенты усиления всех каскадов
в) разделить коэффициент усиления оконечного каскада на коэффициент усиления первого каскада
г) вычесть из коэффициента усиления оконечного каскада коэффициент усиления первого каскада
43. Нелинейные искажения в усилителях низкой частоты это
а) искажения формы выходного сигнала по сравнению с входным сигналом
б) неравномерность усиления в диапазоне рабочих частот
в) сдвиг фаз между входным и выходным сигналами
г) такие искажения появляются только в усилителях высокой частоты
44. Генераторы RC и LC типов формируют
а) гармонический сигнал
б) пилообразный сигнал
в) прямоугольный сигнал
г) сигнал в форме трапеции
45. Мультивибратор с самовозбуждением может находиться
а) в одном устойчивом состоянии
б) в двух устойчивых состояниях
в) в трёх устойчивых состояниях
г) у него нет устойчивых состояний
46. Ждущий мультивибратор может находиться
а) в одном устойчивом состоянии
б) в двух устойчивых состояниях
в) в трёх устойчивых состояниях
г) у него нет устойчивых состояний
47. Мультивибраторы формируют
а) синусоидальный сигнал
б) пилообразный сигнал
в) прямоугольный сигнал
г) сигнал в форме колокола
48. В генераторах используют
а) отрицательную обратную связь
б) положительную обратную связь
в) можно использовать любую
г) не используют обратную связь
49. Операционный усилитель первого поколения содержит
а) два каскада
б) один каскад
в) три каскада
г) четыре каскада
50. Почему в схеме ОУ первого поколения необходима схема сдвига уровня напряжения?
а) потому что на вход подаются близкие по величине напряжения
б) потому что на вход подаются одинаковые напряжения
в) потому что невозможно обеспечить строгую симметрию плеч входного каскада
г) потому что возможна температурная нестабильность рабочей точки
Электротехнические измерения
1.Частотный диапазон низкочастотного генератора:
А) 100 кГц – 50 МГц
Б) 20 Гц – 200 кГц
В) Свыше 50 МГц
Г) 20 Гц - 50 МГц
2. Форма напряжения, вырабатываемого высокочастотным генератором:
А) Синусоидальная либо модулированная
Б) Синусоидальная
В) Прямоугольная
Г) Пилообразная
3. Вольтметр подключается в схему…
А) Последовательно с элементом, на котором измеряется напряжение
Б) Параллельно с элементом, на котором измеряется напряжение
В) Можно и последовательно и параллельно
Г) На выходе исследуемой схемы
4. Чему равна абсолютная погрешность, если прибор показал 3,1 А, а действительное значение измеряемой величины 3 А?
А) + 3,3 А
Б) + 0,1 А
В) - 0,1 А
Г) - 3,3 А
5. Как обозначается универсальный вольтметр
А) В2
Б) В3
В) В7
Г) В1
6. Систематическая погрешность измерения – это…
А) Погрешность, зависящая только от оплошности экспериментатора
Б) Погрешность, появляющаяся при каждом повторном измерении
В) Погрешность, которая резко отличается по величине при ряде измерений
Г) Погрешность определяемая классом точности прибора
7. Чему равна длительность паузы импульсного сигнала, если период – 3 мс, длительность импульса – 1,4 мс
А) 4,4 мс
Б) 1,4 мс
В) 1,6 мс
Г) 3 мс

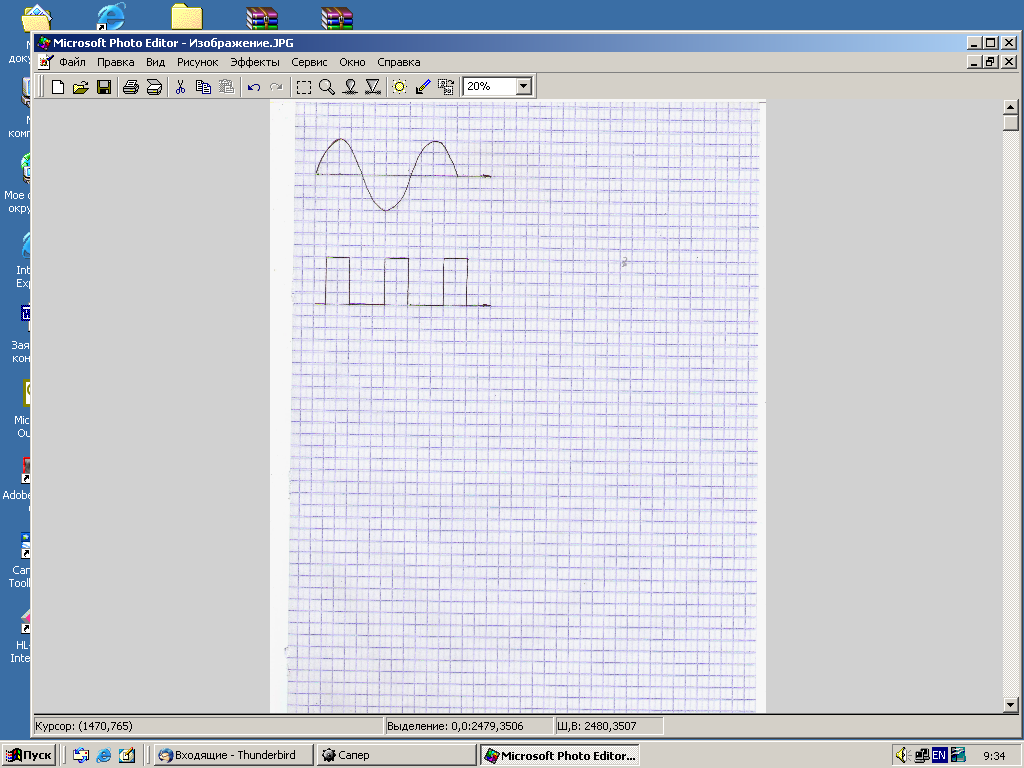

8. Период колебания определяется умножением количества клеток по горизонтали на положение ручки:
А) Вольт/дел.
Б) Время/дел.
В) Калибратор
Г) Положение ручки не учитывается
9. Период колебания синусоидального сигнала равен 2 мс. Определить частоту
А) 2 Гц
Б) 0,5 кГц
В) 50 Гц
Г) 2 кГц
10. С помощью осциллографа косвенным путём производится измерение:
А) Периода
Б) Частоты
В) Амплитуды
Г) Длительности импульсного сигнала
11. Недостатком цифрового вольтметра является:
А) Низкая точность измерения
Б) Сложность схемы вольтметра
В) Низкая чувствительность
Г) Низкое быстродействие
12. На каком пределе измерения вольтметра будет наименьшая погрешность, если необходимо измерить напряжение 2 В.
А) 3 В
Б) 10 В
В) 30 В
Г) 1 В
13. На какой вход осциллографа чаще всего подаётся исследуемый сигнал
А) На вход Х
Б) Вход синхронизации
В) На любой вход
Г) На вход У
14. Размах напряжения на экране осциллографа – 4 клетки. Положение ручки вольт/дел. – 2 В. Определить амплитуду сигнала.
А) 8 В
Б) 2 В
В) 4 В
Г) 0,5 В
15. Среднеквадратичное значение синусоидального сигнала – 1 В. Чему равна амплитуда?
А) 1 В
Б) 0, 5 В
В) 1,4 В
Г) 2 В
16. Определить значение амплитуды и периода, если положение ручки вольт/дел – 2В, ручки время/дел – 0,2 мс
А) Амплитуда – 6 В; период – 2,4 мс
Б) Амплитуда – 6 В; период – 1,6 мс
В) Амплитуда – 12 В; период – 0,8 мс
Г) Амплитуда – 12 В; период – 1,6 мс
17. Определить значение длительности импульса, паузы и периода, если положение ручки время/дел – 0,5 мкс
А) Длительность импульса – 1 мкс; пауза – 1,5 мкс; период – 2,5 мкс
Б) Длительность импульса – 0,5 мкс; пауза – 3 мкс; период – 3,5 мкс
В) Длительность импульса – 0,5 мкс; пауза – 1 мкс; период – 1,5 мкс
Г) Длительность импульса – 1 мкс; пауза – 3 мкс; период – 3,5 мкс
18. Определить частоту сигнала и среднеквадратичное значение напряжения, если положение ручки вольт/дел – 1В, ручки время/дел – 0,5 мс
А) Частота – 0,25 кГц; Среднеквадратичное значение напряжения – 2,1 В
Б) Частота – 0,25 Гц; Среднеквадратичное значение напряжения – 4,2 В
В) Частота – 0,5 кГц; Среднеквадратичное значение напряжения – 2,1 В
Г) Частота – 0,5 Гц; Среднеквадратичное значение напряжения – 4,2 В
19. В каком случае на экране осциллографа прямая горизонтальная линия.
А) Вход «Y» - подано синусоидальное напряжение; Вход «Х» - не подан сигнал (работает встроенный генератор развертки)
Б) Вход «Y» - не подан сигнал; Вход «Х» - подано синусоидальное напряжение
В) Вход «Y» - не подан сигнал; Вход «Х» - не подан сигнал (работает встроенный генератор развертки)
Г) Вход «Y» - подано синусоидальное напряжение; Вход «Х» - подано синусоидальное напряжение
20. Горизонтальная развертка осциллографа отключена; на вход «Y» подан синусоидальный сигнал – на экране вертикальная прямая линия. Чему соответствует длина этой линии.
А) Амплитуде напряжения
Б) Размаху напряжения
В) Среднеквадратичному значению напряжения
Г) Длина линии не связана с параметрами сигнала
21. «Дрейфом нуля» называется:
А) Отсутствие нулевой отметки на шкале прибора
Б) Нулевой уровень на шкале прибора
В) Отклонение стрелки прибора от нулевого уровня при включении прибора в сеть
Г) Неспособность прибора зафиксировать результат измерения
22. Для чего в ВЧ ГИС используется встроенный генератор звуковой частоты?
А) Для подачи звукового сигнала при нарушении режима работы
Б) Для работы в режиме непрерывной генерации
В) Для осуществления процесса внутренней модуляции
Г) Для работы в режиме внешней модуляции
23. Как в соответствие с классификацией обозначается импульсный ГИС
А) Г3
Б) Г4
В) Г5
Г) Г6
24. Какой генератор обозначается Г6
А) Низкочастотный
Б) Генератор шума
В) Высокочастотный
Г) Универсальный
25. Амплитудная модуляция - это…
А) Процесс изменения амплитуды ВЧ сигнала по закону НЧ сигнала
Б) Процесс изменения частоты ВЧ сигнала по закону НЧ сигнала
В) Процесс изменения амплитуды НЧ сигнала по закону ВЧ сигнала
Г) Процесс изменения частоты НЧ сигнала по закону ВЧ сигнала
26. Входной делитель в схемах вольтметра обеспечивает…
А) Большое входное сопротивление и широкий предел измерения
Б) Большое входное сопротивление и высокую чувствительность
В) Большое входное сопротивление и минимальный дрейф нулевого уровня
Г) Минимальное входное сопротивление и широкий предел измерения
27. Усилитель постоянного тока в схеме вольтметра…
А) Позволяет расширить предел измерения
Б) Повышает чувствительность вольтметра
В) Обеспечивает стабильное питание элементов схемы
Г) Обеспечивает высокое входное сопротивление
28. Что называется чувствительностью вольтметра
А) Способность прибора мгновенно реагировать на изменения измеряемого значения
Б) Недостаток прибора, связанный с влиянием внешних электромагнитных полей
В) Способность прибора реагировать на минимальные изменения измеряемого значения
Г) Низкая надёжность прибора
29. Вольтметр должен иметь …
А) Минимальное входное сопротивление
Б) Максимальное входное сопротивление
В) Входное сопротивление не является важной характеристикой вольтметра
Г) Сопротивление соизмеримое с сопротивлением исследуемой схемы (элемента схемы)
30. Расширить предел измерения вольтметра возможно при использовании…
А) Шунтирующего сопротивления, подключенного параллельно с вольтметром
Б) Шунтирующего сопротивления, подключенного последовательно с вольтметром
В) Добавочного сопротивления, подключенного последовательно с вольтметром
Г) Добавочного сопротивления, подключенного параллельно с вольтметром
31. Какой блок структурной схемы вольтметра повышает чувствительность вольтметра
А) Входной делитель
Б) Усилитель постоянного тока
В) Источник питания
Г) Аттенюатор
32. Что называется быстродействием вольтметра
А) Быстрая готовность к работе
Б) Недостаток прибора, связанный с влиянием внешних электромагнитных полей
В) Способность прибора реагировать на минимальные изменения измеряемого значения
Г) Способность прибора мгновенно реагировать на изменения измеряемого значения
33. Какие измерения называются косвенными
А) Измерения, проведенные непосредственно средством измерения, определяющим искомую величину
Б) Одновременные измерения двух или нескольких разноименных величин с целью определения зависимости между ними
В) Измерения, при котором искомое значение находят с использованием расчетных формул, по результатам измерения взаимосвязанных величин
Г) Проводимые одновременно измерения нескольких одноименных величин, при которых их значения находят решением системы уравнений.
34. Измерения, проведенные непосредственно средством измерения, определяющим искомую величину называются…
А) Косвенными
Б) Совместными
В) Совокупными
Г) Прямыми
35. Преобразовать 0,1 МГц в кГц
А) 0,1×103 кГц
Б) 0,1×10-3 кГц
В) 0,1×106 кГц
Г) 0,1×10-6 кГц
36. Преобразовать 0,01 мкФ в нФ
А) 0,01×10-3 нФ
Б) 0,01×103 нФ
В) 0,01×10-6 нФ
Г) 0,01×106 нФ
37. Определить относительную приведенную погрешность вольтметра на 120 В, если абсолютная погрешность измерения составила 0,3 В
А) γ пр = 4 %
Б) γ пр = 0,25%
В) γ пр = 0,0025%
Г) γ пр = 0,25 В
38. Определить абсолютную погрешность измерения, если относительная погрешность измеренного тока 10 мА составила 1,5%
А) ∆ I= 0,15 %
Б) ∆ I= 0,15 мА
В) ∆ I= 1,5 мА
Г) ∆ I= 1,5 %
39. Определить класс точности амперметра на 1 А, если абсолютная погрешность прибора 5 мА.
А) К.т. = 0,2
Б) К.т. = 0,05
В) К.т. = 0,5
Г) К.т. = 0,02
40. Преобразовать 100 кГц в МГц
А) 100×103 МГц
Б) 100×10-3 МГц
В) 100×106 МГц
Г) 100×10-6 МГц
41. Множителю 10-6 соответствует приставка
А) Мили
Б) Пико
В) Микро
Г) Нано
42. Среднеквадратическое значение переменного сигнала синусоидальной формы определяется:
А) U = 0,56 Um
Б) U = 0,5 Um
В) U = 0,707 Um
Г) U = Um
43. Амперметр должен иметь
А) Минимальное сопротивление
Б) Максимальное сопротивление
В) Этот параметр не является существенным для данных приборов
Г) Сопротивление соизмеримое с сопротивлением исследуемой схемы (элемента схемы)
44. Большое входное сопротивление вольтметра обеспечивается за счет
А) Усилителя постоянного тока
Б) Аттенюатора
В) Блока питания
Г) Входного делителя
45. Какой блок структурной схемы вольтметра повышает его чувствительность
А) Усилителя постоянного тока
Б) Аттенюатора
В) Блока питания
Г) Входного делителя
46. Амплитудное значение сигнала прямоугольной формы – 1,5 В. Чему равно среднеквадратичное значение?
А) 1 В
Б) 0, 84 В
В) 1,5 В
Г) 3 В
47. Частотный диапазон высокочастотного генератора:
А) 100 кГц – 50 МГц
Б) 20 Гц – 200 кГц
В) Свыше 50 МГц
Г) 20 Гц - 50 МГц
48. Форма напряжения, вырабатываемого низкочастотным генератором:
А) Синусоидальная либо модулированная
Б) Синусоидальная
В) Прямоугольная
Г) Пилообразная
49. Амперметр подключается в схему…
А) Последовательно с элементом, на котором измеряется ток
Б) Параллельно с элементом, на котором измеряется ток
В) Можно и последовательно и параллельно
Г) На входе исследуемой схемы
50. Частота колебания синусоидального сигнала равна 2 кГц. Определить период
А) 2 с
Б) 0,5 мс
В) 0,5 с
Г) 2 мс
