4. Розрахунок параметрів настроювання стандартного регулятора.

1. Будую передаточну функцію об’єкту управління апроксимую її.

Побудови виконую за допомогою математичного пакету MathCad.

Рис. 8 – Передаточна функція об’єкту управління.

Маємо:

.

Передаточна функція об’єкту управління:

.

Перехідна характеристика має такий вигляд:

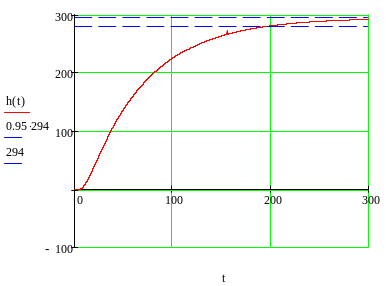

Рис. 9 – Перехідна характеристика об’єкту управління (апроксимована).

2. Так як присутнє транспортне запізнення, то виконую розрахунок ПІД-регулятора.

Для розрахунку ПІД регулятора маємо такі стандартні формули:

.

Передаточна функція ПІД-регулятора має вигляд:

.

3. Будую перехідну характеристику системи з стандартним ПІД-регулятором.

Побудову виконую за допомогою математичного пакету MathCad.

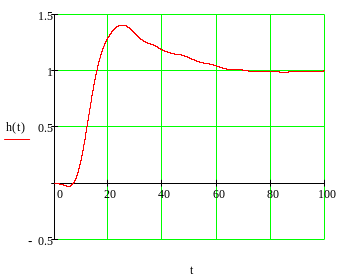

Рис. 10 – Перехідна характеристика системи з стандартним ПІД-регулятором.

Основні показники якості:

Час перехідного процесу t_p=60 c.

Перерегулювання σ=40 %.

Висновок: в ході роботи провів апроксимацію передаточної функції об’єкту управління ланкою першого порядку з запізненням і використовуючи формульний метод знайшов параметри настроювань стандартного ПІД-регулятора. Побудував перехідну характеристику системи з стандартним регулятором та визначив показники якості які покращились у порівнянні з розрахованими у пункті 3, але не відповідають заданому показнику ступені затухання перехідного процесу.
