6.4. Інженерно - технічні заходи щодо поліпшення умов праці

Основним нормативним документом, що регламентує безпеку виробничого процесу є ГОСТ 12.3.002-75. Відстань між устаткуванням і між елементами будівель, а також ширина проїздів і проходів відповідно до будівельних норм і правил. Організація робочих місць виконана з урахуванням ергономічних вимог по ГОСТ12.2.049-80. Рухомі частини, що обертаються, повинні бути захищені, забезпечені іншими засобами захисту. Устаткування повинне застосовуватися тільки справне. Робота несправним інструментом забороняється.

Для захисту робочих від поразки електричним струмом необхідно забезпечити наступні захисні заходи: застосування ізоляції, недоступність токоведущих частин, застосування блокувань безпеки, застосування малої напруги, установки захисного заземлення.

Ізоляція забезпечує безпеку завдяки великому опору, який перешкоджає протіканню струму через ізоляцію. Для визначення придатності ізоляції її піддають випробуванням і здійснюють постійний контроль за її цілісністю.

Токоведущі частини слід розташовувати вище 2,5 м від рівня підлоги, що забезпечує безпеку без огорожі. Огорожа є гратами або суцільними щитами. Електричну проводку, розташовану нижче 2,5 м, укладають в металеві труби.

Блокування безпеки повинні стопорити рухому частину механізму у відключеному стані.

Мала напруга (нижче 42 В) між фазами і по відношенню до землі застосовують для зменшення небезпеці поразки електричним струмом. Так на ділянці переносні лампи мають напругу 36 В.

Захисне заземлення - це навмисний електричний опір, що сполучає корпус електроустановки із заземляючим контуром для забезпечення електробезпеки при з'єднанні токоведущей частини машини з корпусом.

Все електроустаткування в зоні ТО заземлене. Розрахунок заземлення зроблений на ПЕОМ:

Опір заземляючого контура R_К = 2,89 Ом;

В межах норми термін служби контура 1...2 року;

Для збільшення терміну служби контура необхідно збільшити число електродів, їх довжину або діаметр;

Опір заземляючого контура RК = 2,885 Ом;

Значно нижче за норму термін служби контура більше 5 років;

Результати розрахункового захисного заземлення:

Геометричні параметри контура: довжина сполучної смуги 60 м, число електродів 10 шт. Діаметр електродів 0,49 м, довжина електродів 2,5 м, відстань між електродами 4,9 м. Глибина заземлення контура 1,7 м. Опір контура 2,89 Ом.

Відповідно до ГОСТ 12.1.003-83 захист від шуму повинен здійснюватися розробкою шумобезопасной техніки, застосуванням засобів і методів колективного захисту по ГОСТ 12.1.029-80 і застосуванням засобів індивідуального захисту по ГОСТ 12.4.051-78, а також будівельний-акустичними методами.

Контроль рівня шуму здійснюється згідно ГОСТ 12.1.003-83 не рідше за один раз на рік. Допустимі рівні звукового тиску в октавних смугах приведені в таблиці 11.1.

Основними засобами захисту від шуму є: зниження шуму в джерелі виникнення і на шляху його розповсюдження.

Вібрацію вимірюють відповідно до ГОСТ 12.1.034-81. Для боротьби з вібрацією використовуваний вібродемпфірованіє, тобто установка приводу на фундаменті з використанням прокладок, що гасять коливання. Нормування вібрації здійснюється відповідно до ГОСТ 12.012-90.

Таблиця 9. Допустимі рівні звукового тиску на постійних робочих місцях

Рівень звукового тиску, Дб і в октавних смугах, з среднегеометрічеськой частотою, Гц									Рівні звуку і еквівалентні рівні звуку, ДВА
31,5	63	125	250	500	1000	2000	4000	8000
107	95	87	82	78	75	73	71	69	80

Шкідливими речовинами, що виділяються в зоні ТО автобусів, є вихлопні гази, пил, пари бензину і речовин на основі бензолу. На ділянці у відповідності СНІП 2.04.05-84 і ГОСТ 12.4.021-75 використана природна система вентиляції, апарат для відсмоктування відпрацьованих газів. Як примусова вентиляція використовуємо витяжну вентиляцію з використанням відцентрових вентиляторів. Система опалювання у виробничому корпусі, де розташована ділянка, власна від власної котельної.

Найбільш сприятливим для зору людини є природне світло, що має високу біологічну і гігієнічну цінність, він надає позитивну дію на психіку людини і зрештою на продуктивність праці, знижує можливість травматизму. На ділянці природне освітлення верхнє. Відповідно до СНІП 11-4-79 нормоване значення коефіцієнта природної освітленості визначається залежно від світлового клімату і характеру зорової роботи. Для зони ТО характер зорової роботи – 4,8, пояс світлового клімату 3.

Коефіцієнт природної освітленості ln = 1,5% [12]. Достатність природного освітленості перевіряється порівнянням сумарної площі віконних отворів з площею вікон визначуваних по [16]:

,

де S₀ – площа віконних отворів, м²;

S_n – площа підлоги зони, м²;

I₀ =0,8 – световая характеристика окон [16];

К_з=1,2 – коефіцієнт запасу;

К_зо=1,0 – коефіцієнт, що враховує затемнення вікон сусідніми будівлями;

r ₁=1,3 – коефіцієнт віддзеркалення світла при бічному освітленні [16];

,

К_П=0,75 - коефіцієнт, що враховує втрату світла [16];

Км=0,8 - коефіцієнт светопропуськанія матеріалу;

К_К=0,8 - коефіцієнт втрати світла в несучих конструкціях;

Кз= 0,7 - коефіцієнт, що враховує втрати світла в забрудненні стекол;

Кс=1,0 - коефіцієнт втрати світла в сонцезахисних пристроях;

Кзо=1,0- коефіцієнт, що враховує затемнення вікон сусідніми будівлями;

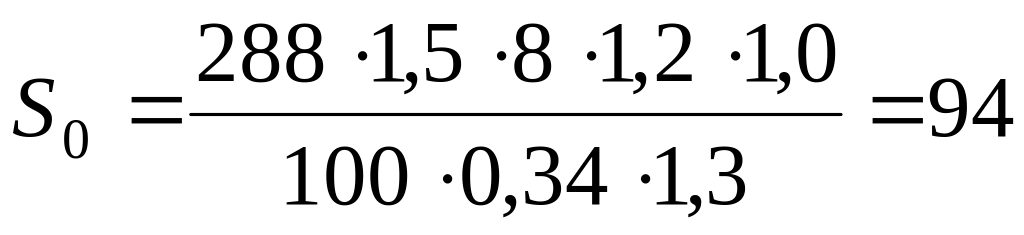

м²

Вікна на даній ділянці дають недостатнє освітлення, тому потрібне додаткове штучне освітлення. Окрім цього ділянка працює в 2 зміни, (тобто і в темний час доби), і для роботи необхідне штучне освітлення. Штучне освітлення розраховуємо по методу світлового потоку, для освітлення горизонтальних робочих поверхонь при рівномірному освітленні по формулі [16]:

,

F - світловий потік лампи, лм;

Е - нормативна освітленість;

S - площа освітлюваного приміщення, м² ;

К - коефіцієнт запасу;

Z - коефіцієнт нерівномірності освітлення;

- коефіцієнт використання освітленості.

E = 200 лм; К = 1,5 (для газоразрядных ламп); Z = 0,8 [16];

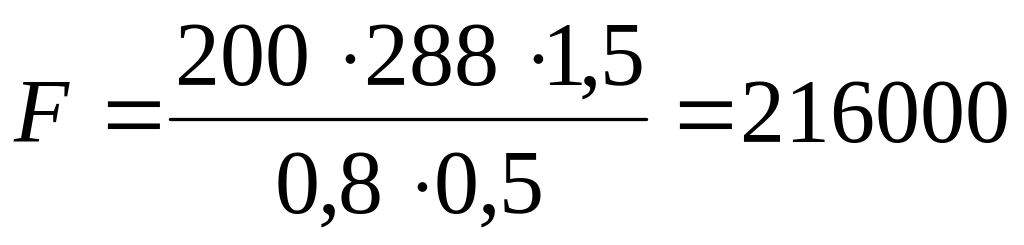

лм.

Визначимо індекс приміщення по формулі:

;

В = 6 м - ширина приміщення;

L = 48 м - довжина приміщення;

H = 6 м - висота приміщення.

При i = 0,9 для світильників ВЛО з люмінесцентними лампами ДРН Р1-4300 лм кількість ламп рівна:

.

Приймаємо 50 ламп. Вибираємо світильники ВЛО-2*80 Б, що містять дві лампи. На ділянці необхідно встановити 25 світильників.

Согласно требованиям санитарных норм СН 245 – 71 все производственные помещения должны вентилироваться.

Для забезпечення нормальних умов праці на робочих місцях, встановлених санітарними нормами, в приміщенні зони ТО передбачена витяжна для приточування вентиляція.

Вентиляцію розраховуємо на розбавлення шкідливих речовин в повітрі робочої зони, що виділяються, до гранично допустимих концентрацій (ГДК).

Зміст і гранично допустима концентрація шкідливих речовин в повітрі приміщення зони приведені в табл. 10.

Таблиця 10 – Дані про зміст і ГДК шкідливих речовин в повітрі зони ТО

Найменування шкідливих речовин	Агрегатний стан	Вміст в робочій зоні, мг/м3	Гранично-допустима концентрація	Клас небезпеки
Вихлоп ВГ	гази	2700	1800	4

Об'єми повітря, необхідні для розбавлення шкідливих речовин, визначаємо по формулі:

,

де - питома кількість шкідливих речовин, що виділяються, мг/ч.

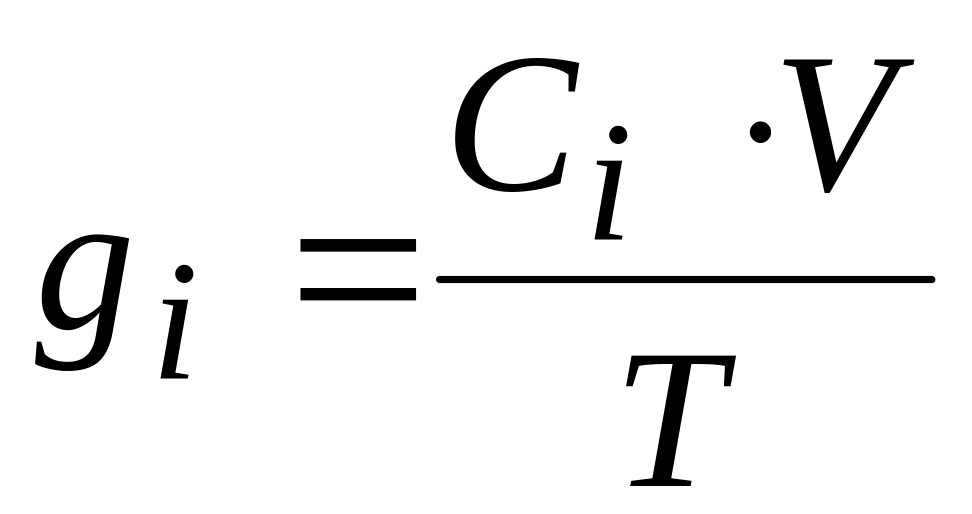

Для знаходження скористаємося формулою:

,

де - вміст i-го шкідливої речовини в одному кубічному метрі повітря приміщення, мг/м³;

- об'єм приміщення, м³;

- час роботи устаткування, ч.

Об'єм приміщення визначається по формулі:

,

де - площа ділянки, м²;

- висота приміщення, м.

м².

Приймая ч при м², матимемо питому кількість:

мг/ч;

Тоді необхідні об'єми повітря для розбавлення пари рівні:

м³/ч;

Окрім відпрацьованих газів в повітрі приміщення зони ТО знаходяться і інші шкідливі речовини. Тому продуктивність вентилятора повинна бути прийнята більшою.

По каталогу приймаємо вентилятор загального призначення серії ЕВР №3 з продуктивністю від 200 до 16000 м³/ч. Вентилятор розвиває тиск 130 Па і має ККД ( ) рівний 0,58, напрям обертання правий, а гранична окружна швидкість 40 м/с.

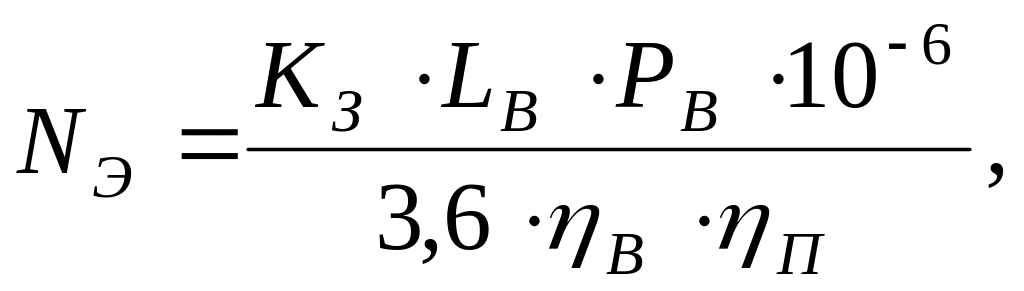

Мощность электродвигателя для привода вентилятора определим по формуле:

де - коефіцієнт запасу ( );

- продуктивність вентилятора, м³/ч;

- тиск, що розвивається вентилятором, Па;

- ККД приводу вентилятора.

Приймая , отримаємо:

кВт.

По каталогу вибираємо електродвигун А42–6, потужністю 1,7 кВт і частотою обертання 930 мін^-1.

Воздуховоди для видалення пилу мають гладкі внутрішні поверхні без кишень і поглиблень (що виключають скупчування пороши), мінімальні довжину і число поворотів.

Приміщення і воздуховоди від місцевих відсмоктувань і загальнийобмінної вентиляції очищаються по графіку, затвердженому відповідно до прийнятої на підприємстві форми внутрішньої документації. Ворота, двері і технологічні отвори обладнані повітряними і легко-тепловими завісами.

Основи протипожежного захисту будівель визначаються ГОСТ 12.1.004-85 “Пожежна безпека”, ГОСТ 12.1.010-76 "Вибухобезпечність", а також СНІП 2-2-80.

По пожежній безпеці ділянка має категорію В, ступінь вогнестійкості будівлі - 2. На АТП передбачені єдині заходи протипожежної профілактики.

На території АТП розташовані колодязі з протипожежними гідрантами до яких підключаються пожежні рукави, при необхідності пожежогасінні.

У виробничому корпусі розташований водопровід виробничий, який сполучений з протипожежним. Внутрішня протипожежна водопровідна мережа виконана кільцем і сполучена із зовнішньою водопровідною мережею двома введеннями. У місцях з'єднання зовнішньої і внутрішньої мережі передбачені водопровідні колодязі, діаметром 2 м. У колодязі розміщений трійник і три засувки: дві по зовнішній магістральній мережі і одна по лінії введення.

На кожній внутрішній лінії є відключаючі засувки. На водопровідній мережі встановлені протипожежні крани, розташовані в шафах розмірами 320*320*190 мм.

Охоронний-пожежна сигналізація здійснюється за допомогою телефонного зв'язку і електричної пожежної сигналізації автоматичної дії. Пожежну команду викликають по телефону "01" з передачею відповідній інформації. У пожежній сигналізації використані автоматичні теплові ізвещателі типа АТІМ - 3, які спрацьовують при температурі 60°С, унаслідок замикання електричних контактів біметалічною пластиною. Ізвещателі контролюють площу 15 м² інерційність спрацьовування не більше 2 мин. У приміщенні встановлені така кількість ізвещателей, щоб вони перекривали своєю зоною дії площу всього приміщення. На ділянку встановлюємо 10 ізвещателей, що закріплюються на перекриттях на висоті 4,2 м.

На АТП для ліквідації невеликих спалахів і пожеж в початковій стадії застосовуються первинні засоби пожежогасінні: переносні вогнегасники, ящики з піском, азбестові покривала та інші. Первинні засоби пожежогасінні і інвентар повинні міститися в справному стані і розташовуватися на видних місцях. Відповідальність за них несе начальник ділянки. Всі первинні засоби пожежогасінні забарвлені в червоний колір. На АТП використовуються порошкові вогнегасники ОПС-10. Огнетушащий порошок, що складається з бікарбонату натрію, - використовується для гасіння легкозаймистих і горючих рідин. Маса заряду кальцинованої соди з вогнегасником ОПС-10 складає 7-10 кг місткість повітряного балона - 0,7 л. Межа робочого тиску 15 МПа. Для приведення вогнегасника в дію слід відкрити вентиль газового балончика і направити насадок на поверхню, що горить.

Пожежні щити забарвлені відповідно до ГОСТ 12.4.026-76 в білий колір з червоною смугою по периметру. На пожежному щиті розташовані: вогнегасники - 2 шт.; ящик з піском - 1 шт.; азбестове полотно одне; ломи - 2 шт.; багри -3 шт.; сокири – 2 шт.; пожежні відра - 2 шт.

На ділянці забороняється захаращувати двері і ворота, місця розташування пожежних щитів і одиночних вогнегасників, користуватися відкритим вогнем, мити деталі бензином або гасом. На видних місцях повинні бути вивішені схеми евакуації людей при пожежі.
