2. Измерительные схемы с термометрами сопротивления (тс)
Чем определяется допустимый ток через ТС?
Наличие тока в ТС вызывает его нагрев, что приводит к дополнительным погрешностям. Для промышленных ТС по ГОСТу значение тока выбирается из ряда: 0,1; 0,2; 0,5; 1мА. При этом Δt не должно превышать 0,1% от номинального значения ТС.
Относительная и абсолютная величины изменения сопротивления ТС.

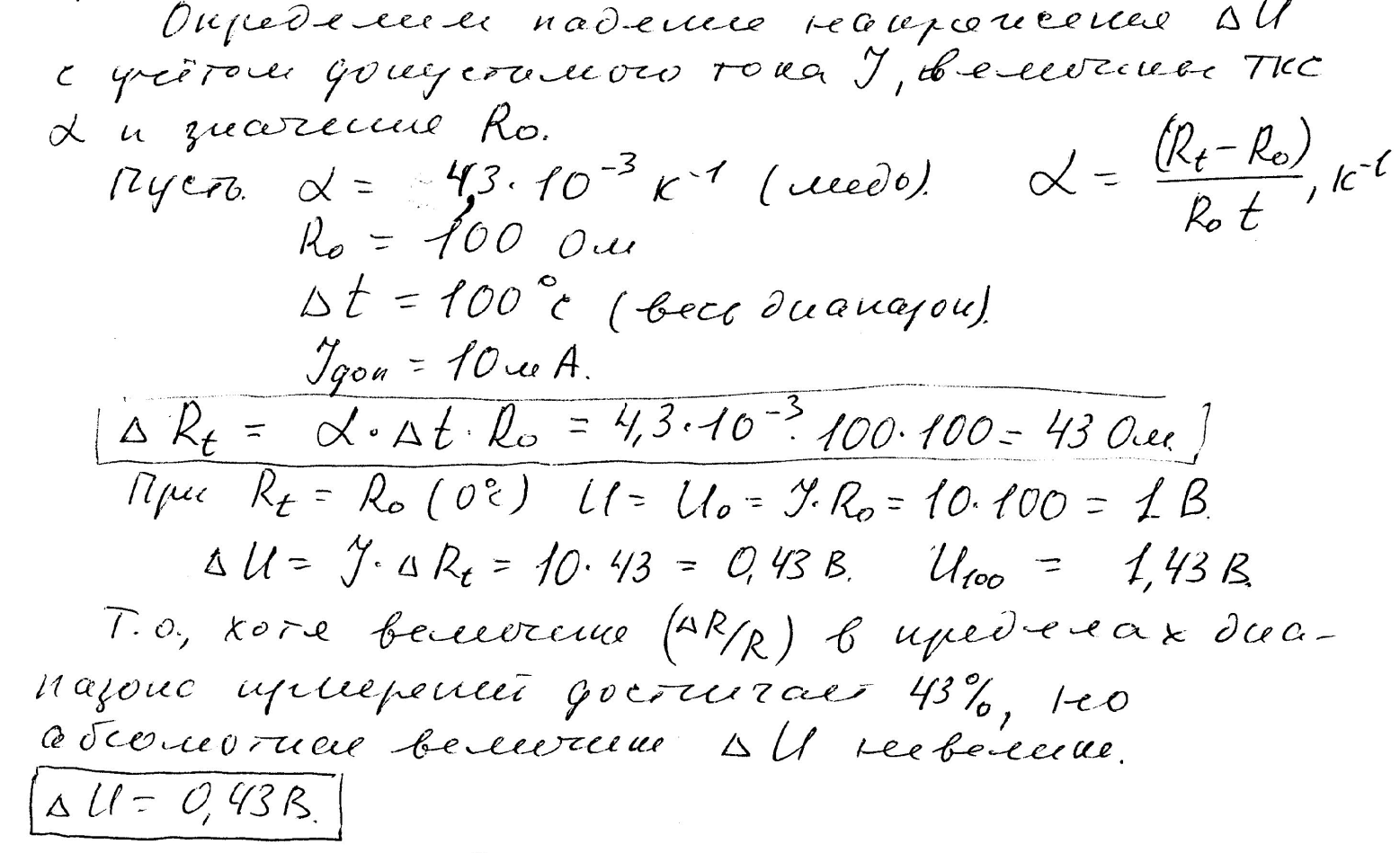

Величина изменения выходного сигнала медного ТС при токе 10мА и сопротивлении R0=100 Ом.
Особенности условий измерения выходной величины (2-3). Основной метод измерения.
1. Значительное ограничение измерительного тока, что приводит к необходимости измерения слабых сигналов.
2. Длинные соединительные линии между ЧЭ и прибором, или между ЧЭ и НИП. Сопротивление этих линий также вносит погрешности в результат измерений.
3. Заметное влияние паразитных термо-ЭДС в местах контактов проводников из-за наличия температурных градиентов в измерительной цепи.
Метод уравновешивания заключается в том, что используются 2 цепи преобразователей – прямого (ПП) и обратного (ОП). С помощью ОП создаётся величина, однородная с входной ФВ, и уравновешивает её. Тогда на вход цепи поступает малая часть входной ФВ, а цепь ПП служит для обнаружения степени неравномерности (ООС). Основная идея заключается в компенсации начального значения выходного сигнала, чтобы зафиксировать только её изменение от начального значения.

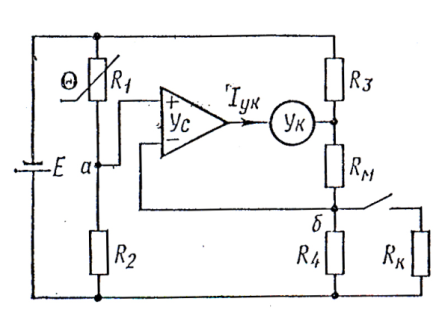

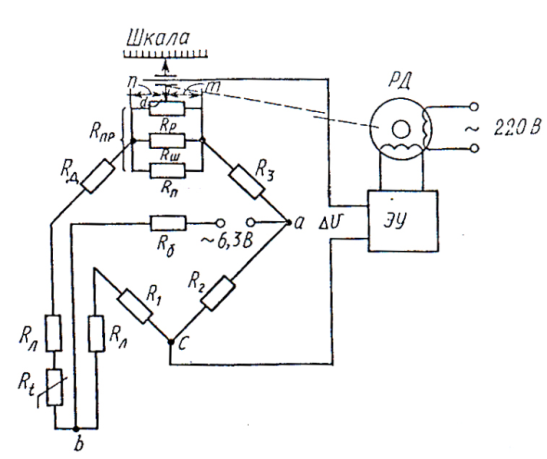

Уравновешенные мосты: необходимость, принцип работы. Автоматизация уравновешивания электромеханическим способом: преимущества и недостатки. Мост с электронным статическим уравновешиванием.

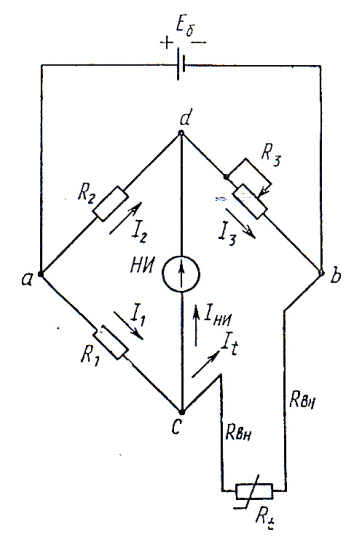

Изменяя сопротивление резистора R3 до того момента, пока не установиться равновесие. По значению R3 определяем значение температуры.
Преимущества: Показание не зависит от величины напряжения питания в широком диапазоне. Показания линейно связаны с Rt.
Недостатки: Ручное управление. Низкая чувствительность при малых изменениях Rt. Влияние переходного сопротивления контактов переменного резистора R3..
3. Полупроводниковые тензорезисторы
Принцип действия.
Основной эффект – от изменения ρ.

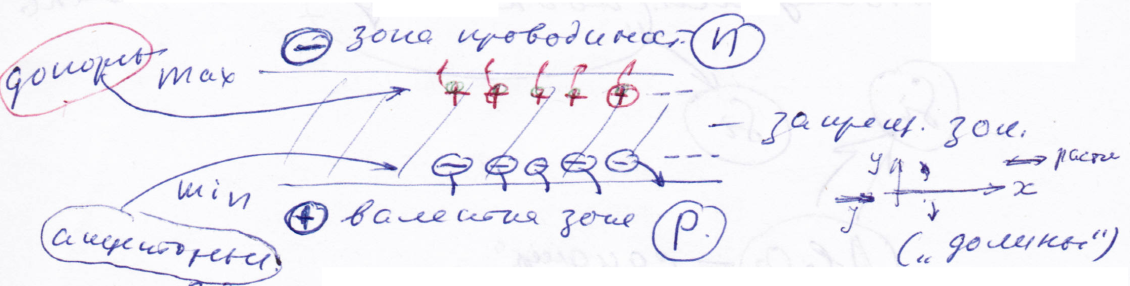

Вдоль осей зоны минимального энергетического уровня приложение усилий вдоль одной из осей приводит к перетеканию электронов из этой «долины» в долины других осей.
Какие факторы являются причиной тензоэффекта?
Тензоэффект – свойства материала изменять при деформации своё электрическое сопротивление. При этом считается, что сопротивления проводника и полупроводника зависит от его длины. , где R – активное сопротивление; l – длина тензорезистора; F – площадь поперечного сечения; ρ – удельное электрическое сопротивление.
Особенности установки на объект (соединения с объектом).

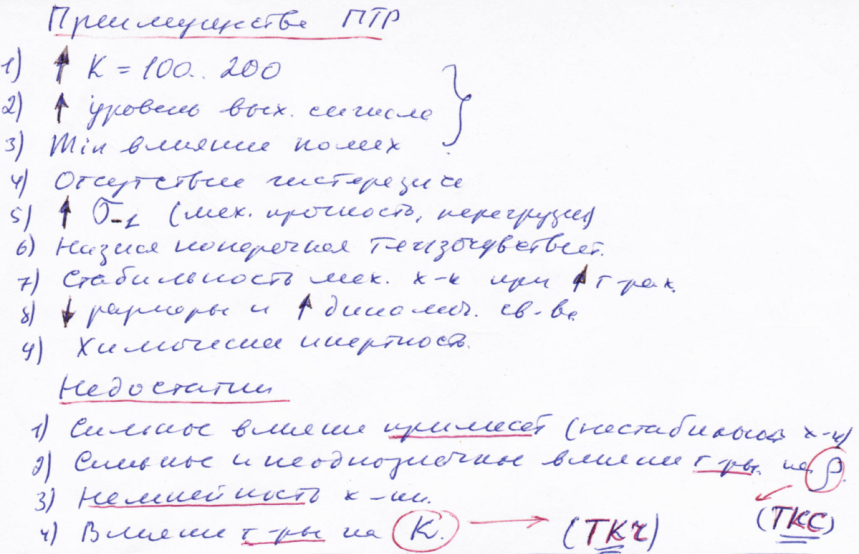

Преимущества (8) и недостатки (4) полупроводниковых тензорезисторов.

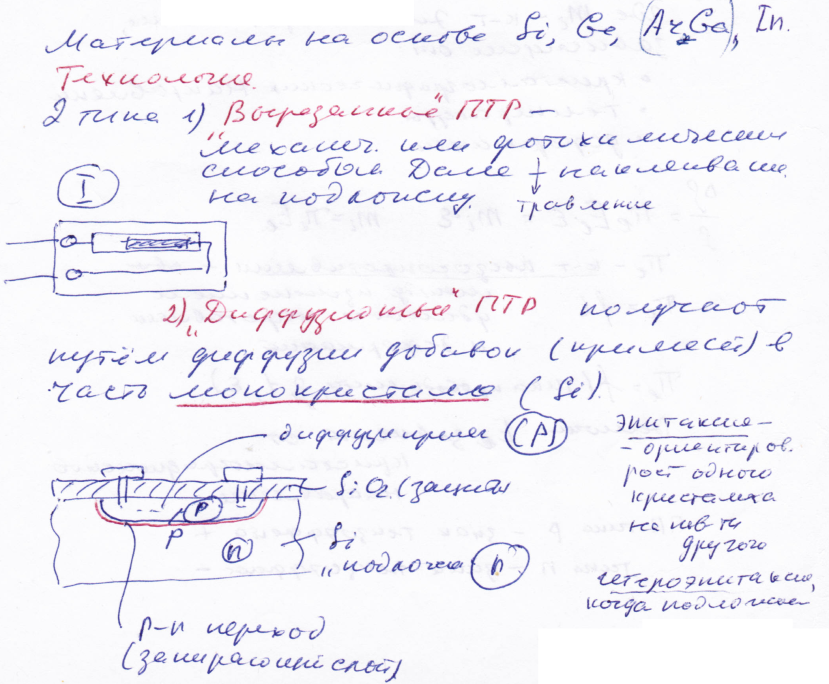

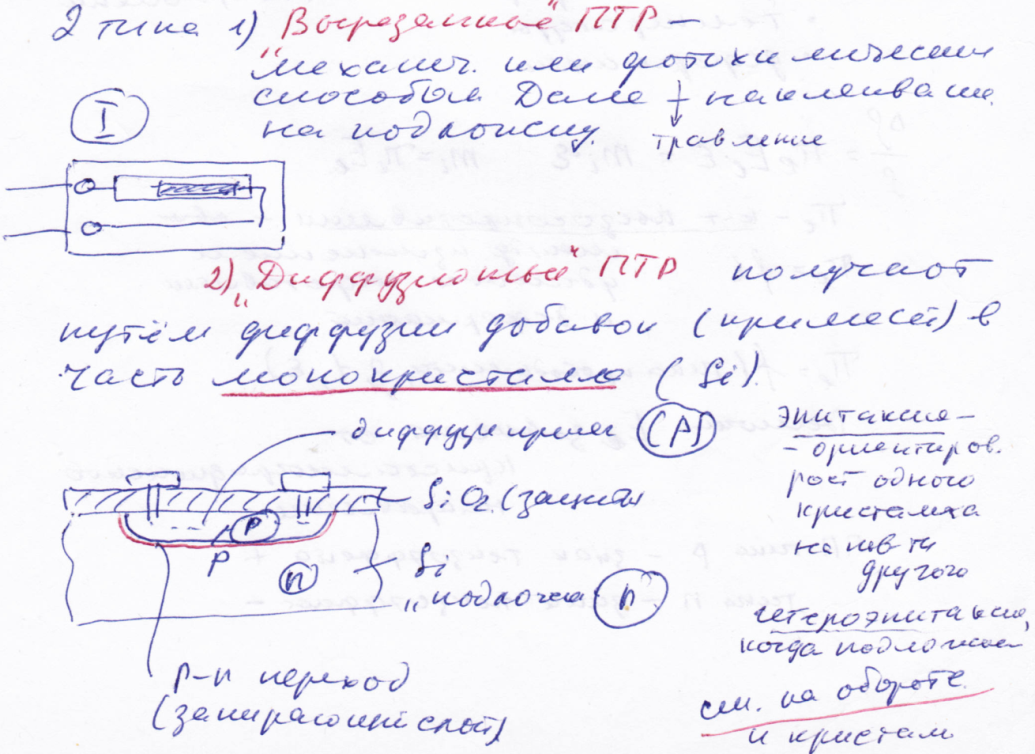

Материалы, способы нанесения или изготовления тензочувствительных материалов и преобразователей. Характеристики полупроводниковых тензорезисторов.
4. Индуктивные преобразователи

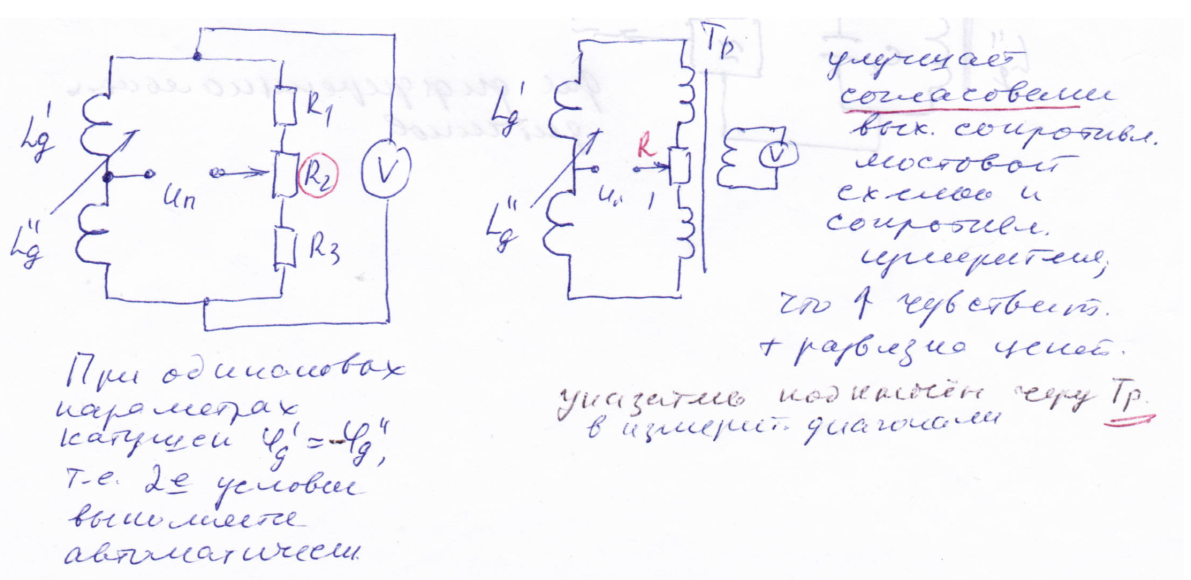

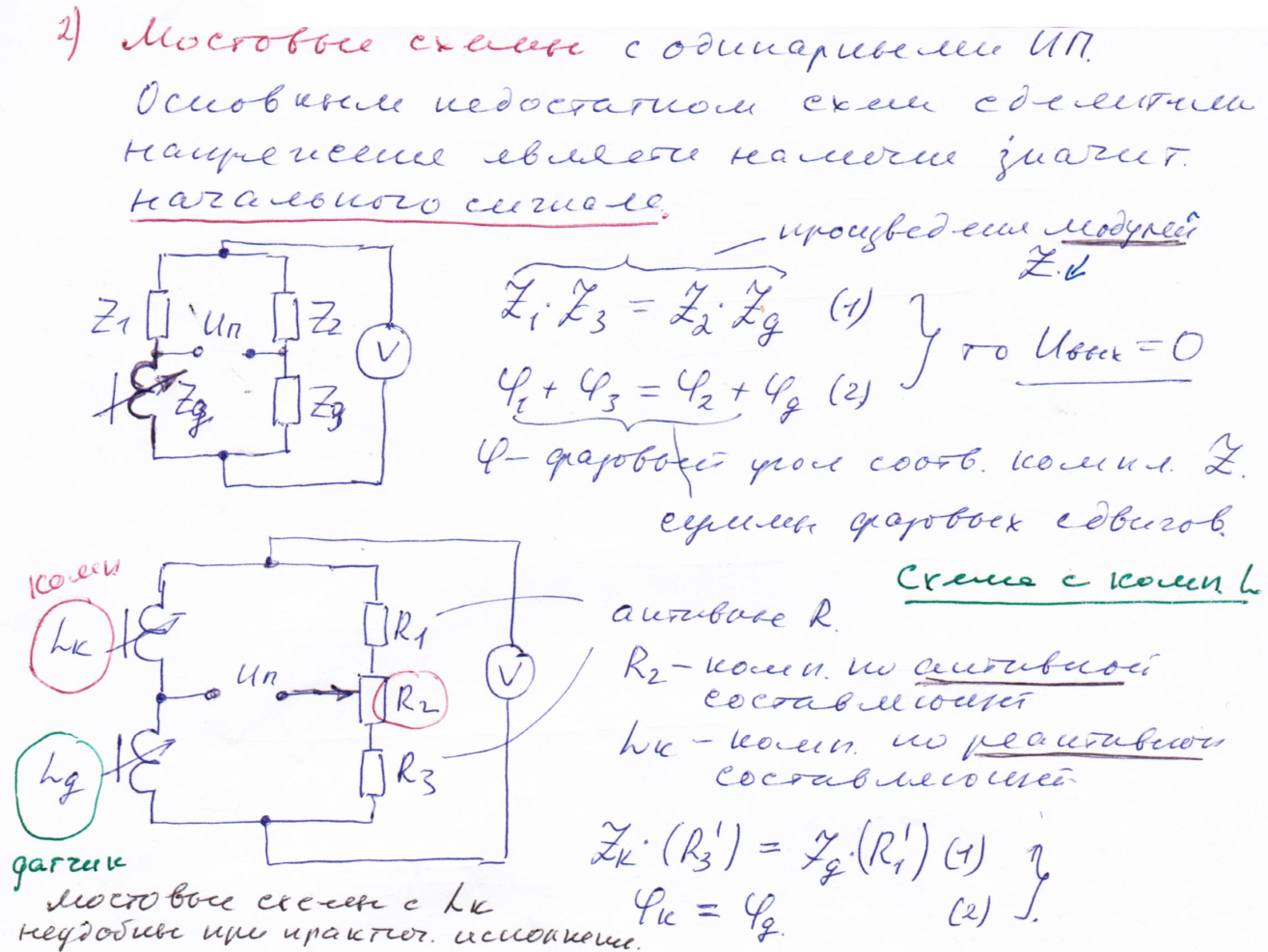

Мостовая схема включения. Условия равновесия для индуктивного моста. Регулировка фазы.

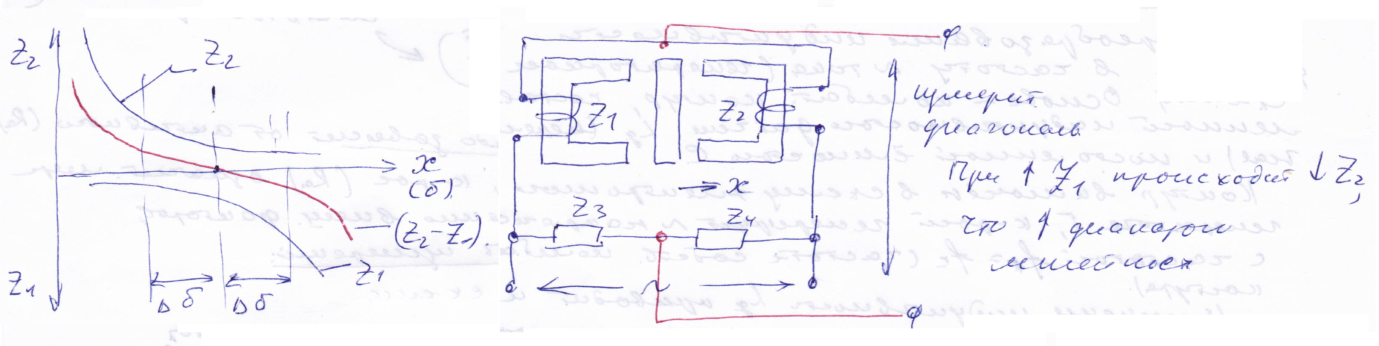

Дифференциальные схемы. Мостовая схема с дифференциальным датчиком.
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ № 3
1. Средства измерений
Понятия “средства измерений”.
Измерения производят с помощью средств измерений — технических средств, имеющих нормированные метрологические характеристики.
Виды средств измерений.
П
о
функциональному
назначению средства измерений делят
на следующие группы: меры, измерительные
преобразователи, измерительные приборы,
измерительные информационные системы
и измерительные установки.
Понятие “меры”. Приведите примеры мер.
Под мерой понимают средство измерений, предназначенное для воспроизведения физической величины заданного размера. Например, мерой является резистор, воспроизводящий сопротивление определенного размера с известной погрешностью.
Дайте определения понятиям “измерительный прибор”,
Измерительным прибором называют средство измерений, предназначенное для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия наблюдателем.
“измерительный преобразователь”,
Измерительный преобразователь — средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем.
“датчик”,
Первичные измерительные преобразователи, размещаемые непосредственно на объекте исследования и удаления от места обработки, отображения и регистрации измерительной информации, называют датчиками.
“измерительная установка”,
Для выполнения массовых технологических измерений применяются измерительные установки. Измерительной установкой называют совокупность функционально и конструктивно объединенных средств измерений и вспомогательных устройств, предназначенных для рациональной организации измерений.
“измерительно-информационная система” (ИИС).
Измерительная информационная система — совокупность функционально объединенных измерительных, вычислительных и других вспомогательных технических средств для получения измерительной информации, ее преобразования, обработки с целью представления потребителю (в том числе ввода в АСУ) в требуемом виде либо автоматического осуществления логических функций контроля, диагностирования, идентификации (распознавания образцов).

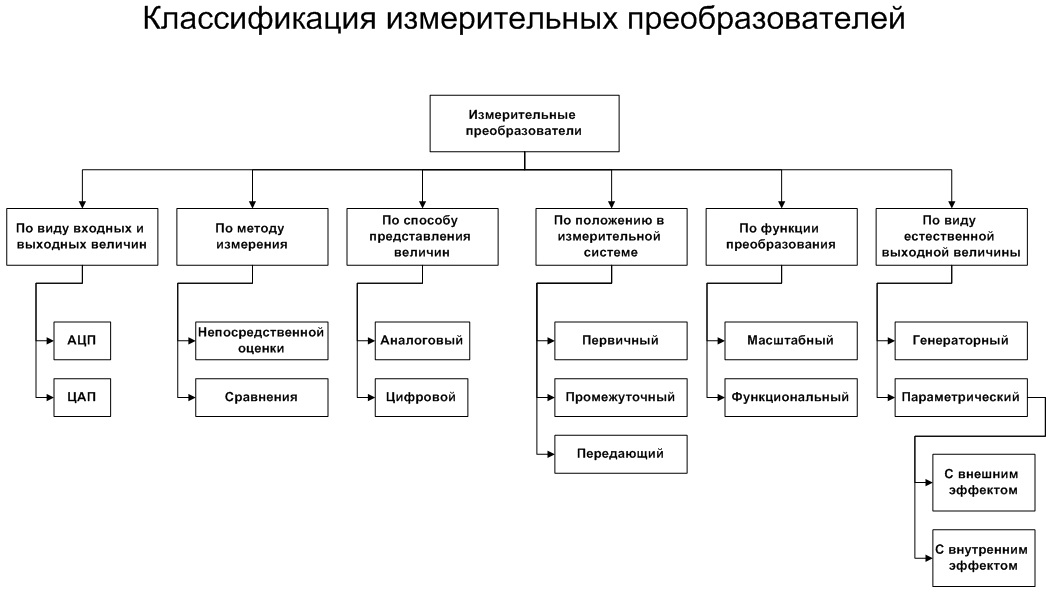

Как
подразделяются измерительные
преобразователи по способу представления
величин и по способу представления
показаний? (по выполнению задачи)?
В процессе измерения любой физической величины происходят преобразования сигнала, несущего измерительную информацию. Такие преобразования, выполняемые с установленной погрешностью, называют измерительными преобразованиями.
В общем случае при измерении имеют место несколько видов измерений. На первом этапе могут быть преобразования непрерывных сигналов — аналоговые преобразования. Затем осуществляется аналого-цифровое преобразование, при котором получается значение измеряемой величины в виде числа. Могут иметь место также преобразования над числом. В некоторых случаях, например на заключительном этапе, может быть цифро-аналоговое преобразование сигнала, т. е. получение сигнала, параметр которого пропорционален результату измерений (числу). Такой сигнал может быть использован, например, в аналоговом регистрирующем приборе.
Измерительные преобразователи в зависимости от вида (аналоговый, кодированный) входного и выходного сигналов относят к одной из следующих групп: а) аналоговые измерительные преобразователи, у которых на входе и на выходе аналоговые сигналы; б) аналого-цифровые измерительные преобразователи, имеющие на входе аналоговый сигнал, а на выходе кодированный сигнал; в) цифро-аналоговые измерительные преобразователи, у которых на входе кодированный сигнал, а на выходе аналоговый (квантованный) сигнал.
