2.11 Паспорт бвр

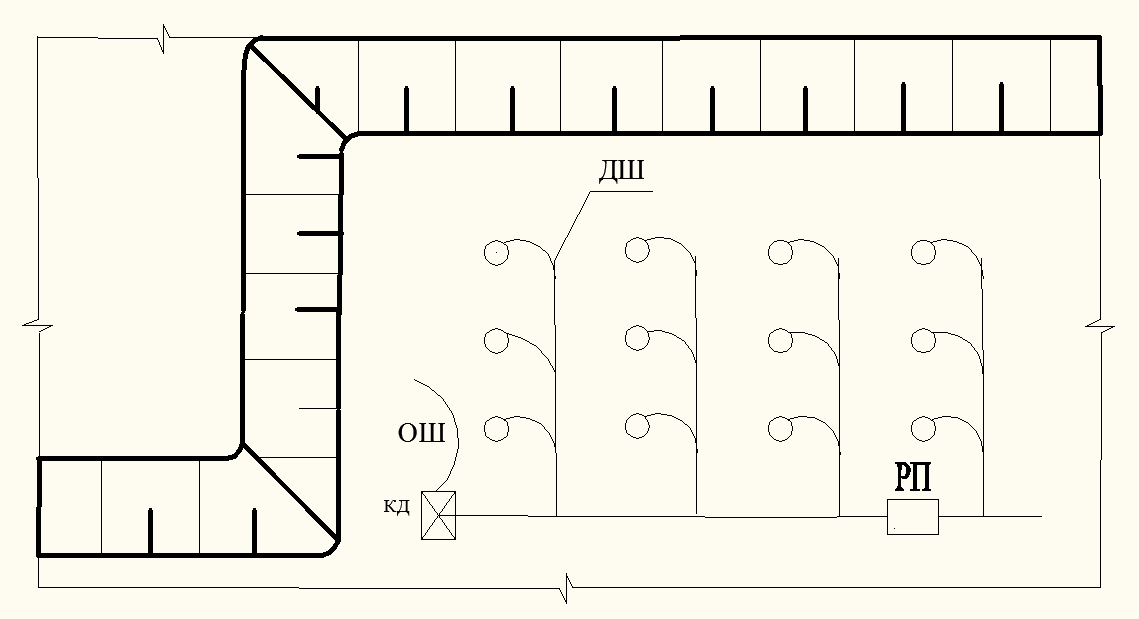

Диагональная сетка сетка скважин

Конструкция скважинных зарядов

Поперечная схема КЗВ

Расчетный профиль развала

Параметры БВР

1	Удельный расход ВВ	кг/	0,7
2	Масса скважинного заряда	кг	593,7
3	Тип ВВ	-	Граммонит50/50
4	Тип бурового станка	-	6СБШ-200-32
5	Выход горной массы с 1 м. скважины		42,4
6	Радиус опасной зоны по действию УВВ	м	1169
7	Радиус сейсмически опасной зоны	м	1202
8	Радиус опасной зоны по разлету кусков породы	м	259

3. Выемочно-погрузочные работы

3.1 Виды выемочно-погрузочных работ

Рис.3.1 Последовательность выполнения вскрышных и добычных работ в карьере.

В начале разработки предстоит проведение разрезной траншеи по наносам тупиковым забоем 1 (рис.3.5, а). Затем осуществляют отгон борта по наносам боковым забоем 2. При создании достаточного опережения этих работ начинают работы по проведению разрезной траншеи 3 по коренным породам, с этой целью осуществляют их предварительное рыхление буровзрывным способом. При применении железнодорожного транспорта экскаватор в разрезной траншее работает, как правило, с верхней погрузкой, при автомобильном транспорте – с нижней.

В результате подготавливают к выемке пласт полезного ископаемого, отработку которого осуществляют боковым забоем 4. Одновременно начинают работы (рис.3.5, б) по отгону борта по коренным породам 5. При этом в результате обуривания и взрывания буровзрывной заходки шириной А_бвр формируется развал взорванной горной массы шириной В_р, который отрабатывают экскаватором боковым забоем 6. При достаточном опережении работ по очередному уступу вновь начинают работы по проведению разрезной траншеи 3 на нижележащем горизонте и т.д.

3.2 Технологические схемы работы мехлопаты в торцевом забое.

3.2.1 Схема работы мехлопаты с погрузкой горной массы в железнодорожный транспорт на уровне стояния при разработке мягких пород в боковом забое.

Так как мощность рыхлых отложений составляет 15 м, а годовой объем мягких добычи наносов составляет 2,2 млн м³ то исходя из максимальной высоты черпания и производительности экскаватора принемаем ЭКГ-6,3ус:

Высота уступа в рыхлых отложениях:

7,5 м

Высота уступа рыхлых отложений не превышает высоту черпания экскаватора, уступ буду разрабатывать за 1 поперечную заходку.

Ширину заходки экскаватора определяю по формуле:

где: А_э - ширина экскаваторной заходки, м;

R_ч.у. – радиус черпания на уровне стояния экскаватора (R_ч.у.=13,5), м.

(м)

Угол откоса уступа, град:

- устойчивый

- рабочий

Экскаватор в заходке устанавливают на расстоянии R_ч.у. от нижней бровки вновь формируемого откоса уступа.При этом делается проверка:

где R_ч - радиус черпания экскаватора, м;

R_ч^тах – максимальный радиус черпания экскаватора (R_ч^тах=19,8), м.

17 м < 19,8м

Ось транспортной полосы при сквозной схеме подъезда транспорта под погрузку располагают. На расстоянии от оси хода экскаватора (R_пр), которое рассчитывают по выражению

условие выполняется

где разгрузочный параметр,м;с-безопасное расстояние от нижней бровки уступа до транспортной полосы (1,5м);Т-ширина транспортной полосы при ж/д транспорте (5м); -радиус вращения кузова экскаватора, м;m-безопасный зазор между кузовом экскаватора и транспортным средством (m=0,5 м)

Рис.3.2 Схема выемки наносов с погрузкой на уровне стояния в железнодорожный транспорт.

3.2.2 Схема работы мехлопаты с нижней погрузкой горной породы в средства транспорта при разработке взорванных пород.

Заданный в исходных данных экскаватор марки ЭКГ-8И.

Высоту уступа в массиве коренных пород исходя из требований правил безопасности, м:

• в массиве коренных пород определяю из условий:

(м)

17,3≤20,25

Принимаю высоту уступа в массиве коренных пород h=17,3 м

Ширину заходки в массиве принимаю такой, чтобы ширина развала взорванной горной массы была равной или кратной ширине заходки экскаватора по развалу, которую определяют по формуле:

, (м)

Отрабатываем уступ за 2 заходки. Экскаватор в заходке устанавливаем на расстоянии от нижней бровки вновь формируемого откоса по развалу и уступу. Принимаю ширину экскаваторной заходки А_э=18,8 м, так как ширина развала взорванной породы составляет Вр=37,6 м

Углы откоса уступа составляют, град:

• в массиве коренных пород

устойчивый

_{рабочий}

Параметр по прочерпыванию забоя для второй заходки (R_пч)

_{Rпч=12,2+17,3×ctg75≤18,4}

_{Rпч=16,83≤18,4 условие выполняется}

Ось трансплртной полосы под погрузку распологаем на расстояние:

_{условие выполняется.}

Рис.3.3 Схема выемки взорванных горных пород с погрузкой горной массы в железнодорожный транспорт на уровне стояния.
