3. Разрезы

Если предмет условно рассечь плоскостью, мысленно отбросить отсеченную часть, расположенную перед секущей плоскостью, и спроецировать на плоскость проекций оставшуюся часть со стороны секущей плоскости, то такая проекция называется разрезом (рис. 13).

В зависимости от числа секущих плоскостей разрезы подразделяются на простые и сложные (ГОСТ 2.305 - 68). Разрез, выполненный одной секущей плоскостью, называется простым, а выполненный несколькими секущими плоскостями, - сложным.

В зависимости от положения секущей плоскости относительно плоскостей проекций разрез может быть: фронтальным, когда секущая плоскость параллельна фронтальной плоскости проекций (рис. 14).; профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 15); горизонтальным, когда секущая плоскость параллельна горизонтальной плоскости проекций (рис. 16). В строительных чертежах горизонтальные разрезы носят название план.

Разрез называется продольным, если секущая плоскость направлена вдоль длины или высоты предмета, и поперечным, если секущая плоскость направлена перпендикулярно длине или высоте предмета.

Положение секущих плоскостей, так же как и для сечений, указывают на чертежах разомкнутой линией в виде отдельных утолщенных штрихов со стрелками и буквами (рис. 13). В строительных чертежах у линии сечения вместо букв допускается применять цифры.

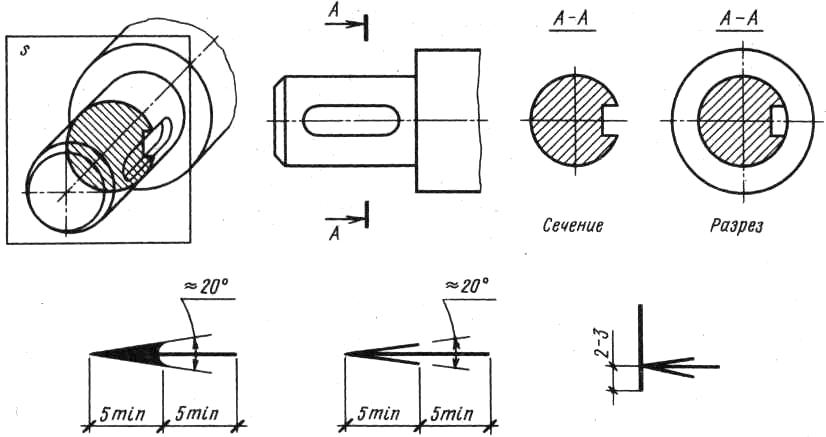

Рис. 13. Построение сечения и начертание стрелок, указывающих направление взгляда

Рис. 14. Образование фронтального разреза

Рис. 15. Образование профильного разреза

Рис. 16. Образование горизонтального разреза

На чертеже производственного корпуса должны быть изображены его продольный и поперечный разрезы (приложение 3).

4. Масштабы строительных чертежей

Если изображения на листе выполнены в разных масштабах, то над каждым изображением указывают соответствующий масштаб. Обозначение масштаба сопровождают буквой М, например M 1:100; M 1:50. Масштабы изображений принимают минимальными в зависимости от сложности изображения и с учетом обеспечения четкости при выполнении копий с чертежей.

При выполнении проекта архитектурно-строительной части необходимо разработать:

1. Генеральный план участка автотранспортного предприятия в масштабе 1500; 11000; 12000; 15000.

2. Поэтажные планы производственного здания в масштабе 1200 и 1500, допускается 1100 и 150.

3. План зоны, участка в масштабе 1:100; 1:50; 1:20.

4. Все размеры здания, его объемно-планировочные и конструкционные элементы должны быть приняты по правилам Единой модульной системы (ЕМС) в строительстве.

5. Только при выполнении дипломного и курсового проектов для большей наглядности можно применить другие масштабы, кратные 50.

5. Виды чертежей и условные изображения

Условные графические изображения выполняют в масштабе чертежа, кроме изображений, размеры которых определены настоящим стандартом. Размеры в миллиметрах, которые показаны в таблице на условных изображениях, не наносят, они приведены для правильного вычерчивания условных изображений.

Контуры наземного здания изображают сплошной основной линией, при этом должна быть соблюдена конфигурация периметра здания в масштабе чертежа. Вдоль линии контура с внешней стороны тонкой сплошной линией показывают отмостку, ширина ее не менее 3 мм. Внутреннюю сторону утолщенной линии контура совмещают с штрихпунктирными линиями координационных осей.

Здание со стенами, не доходящими до уровня земли, или навес на чертежах масштаба 1:2000 и мельче показывают только с крайними опорами.

Контуры зданий, подлежащих сносу, открытых площадок выполняют тонкой сплошной линией.

Автомобильную дорогу изображают двумя сплошными крайними линиями и осевой линией.

Ограждение территории изображают сплошной основной линией с короткими штрихами в сторону ограждаемой территории. Ворота изображают в виде разрыва с осевой линией.

Остальные условные изображения носят изобразительный характер и понятны из рисунков.
