Спиральные теплообменники

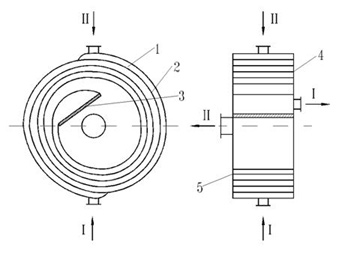

В спиральном теплообменнике (рисунок 119) поверхность теплообмена образуется двумя 1 металлическими листами 1 и 2, свернутыми по спирали. Внутренние концы листов приварены к глухой перегородке З, а их наружные концы сварены друг с другом. С торцов спирали закрыты установленными на прокладках плоскими крышками 4 и 5. Таким образом внутри аппарата образуются два изолированных один от другого спиральных канала (шириной 2–8 мм), по которым, обычно противотоком, движутся теплоносители. Как показано на рисунок 12, теплоноситель 1 поступает через нижний штуцер и удаляется через боковой штуцер в правой крышке теплообменника, а теплоноситель 2 входит в верхний штуцер и удаляется через боковой штуцер в левой крышке.

1, 2 - листы, свернутые в спирали; 3 - перегородка; 4, 5 - крышки.

Рисунок 119 - Спиральный теплообменник.

Имеются также конструкции спиральных теплообменников перекрестного тока, применяемые главным образом для нагрева и охлаждения газов и конденсации паров.

Спиральные теплообменники весьма компактны, работают при высоких скоростях теплоносителей (для жидкостей 1–2 м/с) и обладают при равных скоростях сред меньшим гидравлическим сопротивлением, чем трубчатые теплообменники различных типов. Вместе с тем эти аппараты сложны в изготовлении и работают при ограниченных избыточных давлениях, не превышающих 10х105 н/м2(10 ат), так как намотка спиралей затрудняется с увеличением толщины листов; кроме того, возникают трудности при создании плотного соединения между спиралями и крышками.

Пластинчатые теплообменники

В последнее время распространены пластинчатые разборные теплообменники, отличающиеся интенсивным теплообменом, просто той изготовления, компактностью, малыми гидравлическими сопротивлениями, удобством монтажа и очистки от загрязнений.

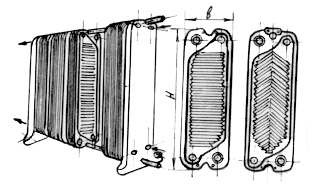

Рисунок 120 - Пластинчатый теплообменник.

Это теплообменники состоят из отдельных пластин, разделенных резиновыми прокладками, двух концевых камер, рамы и стяжных болтов (рисунок 120). Пластаны штампуют из тонколистовой стали (толщина 0,7 мм). Для увеличения поверхности теплообмена и турбулизации потока теплоносителя проточную часть пластин выполняют гофрированной или ребристой, причем гофры могут быть горизонтальными или расположены ‘в елку’ ( шаг гофр 11,5; 22,5; 30 мм; высота 4-7 мм ).

К пластинам приклеивают резиновые прокладки круглой и специальной формы для герметизации конструкции; теплоноситель направляют либо вдоль пластины, либо через отверстие в следующий канал.

Движение теплоносителей в пластинчатых теплообменниках может осуществляться прямотоком, противотоком и по смешанной схеме. Поверхность теплообмена одного аппарата может изменяться от 1 до 160 м2, число пластин– от 7 до 303. НИИХИММАШ рекомендует следующие стандартные размеры пластин: площадь поверхности в м2–0,2 ; 0,3; 0,5; длина Н в мм– 1000, 1250, 1400; ширина B в мм– 315, 380, 500.

В разборных пластинчатых теплообменниках температура теплоносителя ограничивается 1500 С (с учетом свойств резиновой прокладки), давление не должно превышать 10 кгс/см2 .
