2 Специальная часть
2.1 Описание элементной базы
2.1.1 Характеристики и размеры диодов Д220, КС 156А, Д9Д.
Р азмеры диода Д220 изображены на рисунке 3.
Рисунок 3 – Размеры диода Д220
Характеристика диода Д220 представлена в таблице 1.
Таблица 1 - Таблица характеристик диода Д220
Таблица 1 - Таблица характеристик диода Д220
Iпр max,A |
Iпр и max,A |
T и, мкс |
Iобр max,мкA (Iобр max,имп) |
Uобр max,мкA (Uобр max,имп) |
Uпр и max,B |
Iпр, A |
Tвос обр max, нс |
Iпр, A |
Сд, пф |
Т, ̊С |
0,05 |
0,5 |
10 |
1 |
50 |
1,5 |
0,05 |
500 |
0,03 |
15 |
-60...+100 |
Размеры диода КС156А изображены на рисунке 4.
Рисунок 4 – Размеры диода КС156А
Характеристика диода КС156А представлена в таблице 2.
Таблица 2 – Таблица характеристик Диода КС156А
Uстном, В |
Uстmin, В% |
Uстmax, В% |
Iстmax, мА |
I стmin, мА |
Pmax, мВт |
Rстmax, Ом |
Iст, мА |
+αU, %/̊С |
-αU, %/̊С |
+αU, %/; мВ |
-αU, %/̊С; мВ |
Т, ̊С |
5,6 |
5,0 |
6,2 |
55 |
3 |
300 |
46 |
10 |
0,05 |
0,05 |
1,0 |
1,0 |
-60...+125 |
Iпр max,A |
Iпр и max,A |
Iобр max,мкA (Iобр max,имп) |
Uобр и max,B |
Uпр max,B |
Iпр, A |
Т, ̊С |
0,03 |
0,098 |
250 |
30 |
1,0 |
0,06 |
-60...+70 |
Размеры диода Д9Д изображены на рисунке 5.
Рисунок 5 – Размеры диода Д9Д
Характеристика диода Д9Д представлена в таблице 3.
Таблица 3 – Таблица характеристик Диода Д9Д
2.1.2 Характеристики и размеры конденсатора км4б.
Р азмеры конденсатора КМ4Б изображены на рисунке 6.
Рисунок 6 – Размеры конденсатора КМ4Б
КМ – это изолированные монолитные конденсаторы, имеющие надежное защитное покрытие. Его характеристики представлены в таблице 4.
Таблица 4 – Таблица характеристик конденсатора КМ4Б
Номинальная емкость |
Температурный коэффициент емкости |
Допуск номинала, % |
Рабочая температура, С |
Выводы / корпус |
Тип |
3300 |
Н30 |
50...-20 |
-60...125 |
Рад. Пров. |
КМ4б |
2.1.3 Характеристики и размеры микросхем к140уд8б, к176ид2, к176ие2, к561ип2, к574у1б, к176ла7.
Р азмеры микросхемы К140УД8Б изображены на рисунке 7.
Рисунок 7 – Размеры микросхемы К140УД8Б
К140УД8Б – Операционный усилитель средней точности с большим входным сопротивлением. Её характеристики представлены в таблице 5.
Таблица 5 – Таблица характеристик микросхемы К140УД8Б
ИНДЕКС |
ХАРАКТЕРИСТИКИ |
ЗНАЧЕНИЕ |
Uпит.ном |
Номинальное напряжение, В |
2*15 |
Iпот |
Потребляемый ток, мА |
5 |
KU |
Коэффициент усиления напряжения |
50000 |
Uсм |
Напряжение смещение нуля, мВ |
100 |
TKUсм |
Температурный коэффициент напряжение смещение нуля, нА |
0,2 |
Iвх |
Разностный входной ток, нА |
0,1 |
Кос. сф |
Коэффициент ослабления синфазного сигнала, дБ |
70 |
F1 |
Частота единичного усиления, МГц |
1 |
VU |
Скорость нарастания напряжения, В/мкс |
10 |
Uвых. max |
Наибольшая амплитуда выходного напряжения, В |
10 |
Rвх |
Входное сопротивление, МОм |
10 |
Размеры микросхемы К176ИД2 изображены на рисунке 8.
Рисунок 8 – Размеры микросхемы К176ИД2
К176ИД2 - это преобразователь двоично-десятичного кода в код семисегментного индикатора, включает в себя также триггеры, позволяющие запомнить входной код. Микросхема имеет четыре информационных входа для подачи кода 1-2-4-8 и три управляющих входа. Вход S, определяет полярность выходных сигналов: при логической 1 на входе S на выходах логическом 0 для зажигания сегментов, при логическом 0 на входе S - логическая 1 для зажигания. При подаче логической 1 на вход К происходит гашение индицируемого знака, логический 0 на входе К разрешает индикацию. Вход С управляет работой триггеров памяти - при подаче на вход С логической 1 триггеры превращаются в повторители и изменение входных сигналов на входах 1-2-4-8 вызывает соответствующее изменение выходных сигналов. Если же на вход С подать логический 0,запоминаются сигналы, имевшиеся на входах перед подачей логического 0, микросхема на изменение сигналов на входах 1-2-4-8 не реагирует. Согласование выходов микросхем К176ИД2 с семисегментными индикаторами может производиться так же, как и выходов счетчиков К176ИЕЗ и К176ИЕ4. Ток короткого замыкания микросхем К176ИД2 выше, чем у счетчиков, и численно в миллиамперах примерно равен напряжению питания в вольтах. Поэтому можно непосредственно подключать выходы микросхем К176ИД2 к электродам полупроводниковых семисегментных индикаторов серий AJ1305, AJIC321, AJIC324, помня, конечно, о том, что разброс яркости свечения при этом может быть заметен, а сама яркость может быть меньше номинальной.
Размеры микросхемы К176ИЕ2 изображены на рисунке 9.
Рисунок 9 – Размеры микросхемы К176ИЕ2
К176ИЕ2 – это двоично – десятичный четырех разрядный счетчик. Назначение выводов микросхемы К176ИЕ2 представлены в таблице 6. Так же можно рассмотреть таблицу истинности находящейся в таблице 7.
Таблица 6 – Назначение выводов микросхемы К176ИЕ2
№ вывода |
Назначение |
№ вывода |
назначение |
1 2 3 4 5 6 7 |
Вход счетный Вход установки Вход установки Свободный Ucc Вход установки Вход установки |
8 9 10 11 12 13 14 |
Выход разряда Выход разряда Общий Выход разряда Выход разряда Свободный Вход счетный |
Таблица 7 – Таблица истинности микросхемы К176ИЕ2
Входы установки |
Выходы |
||||||
R0(2) |
R0(3) |
R9(6) |
R9(7) |
QA |
QB |
QC |
QD |
H |
H |
L |
X |
L |
L |
L |
L |
H |
H |
X |
L |
L |
L |
L |
L |
X |
X |
H |
H |
H |
L |
L |
H |
X |
L |
X |
L |
Счет |
|||
L |
X |
L |
X |
Счет |
|||
L |
X |
X |
L |
Счет |
|||
X |
L |
L |
X |
Счет |

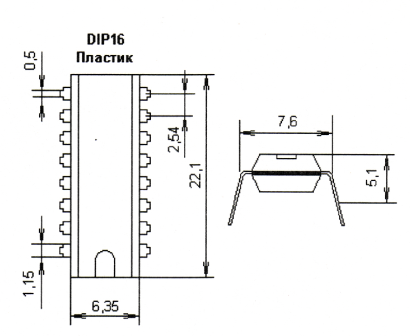

Размеры микросхемы К561ИП2 изображены на рисунке 10.
Рисунок 10 – Размеры микросхемы К561ИП2
К561ИП2 – это четырехразрядная схема сравнения. Назначение выводов микросхемы К561ИП2 представлены в таблице 8. Так же можно рассмотреть таблицу истинности находящейся в таблице 9.
Таблица 8 – Назначение выводов микросхемы К561ИП2
№ вывода |
Назначение |
№ вывода |
назначение |
1 2 3 4 5 6 7 8 |
Вход Вход Выход Вход Вход Вход Вход Общий |
9 10 11 12 13 14 15 16 |
Вход Вход Вход Выход Выход Вход Вход Ucc |
Таблица 9 – Таблица истинности микросхемы К561ИП2
Входы |
Выходы |
||||||||||||
3 |
2 |
1 |
0 |
Е< |
Е= |
Е> |
< |
= |
> |
||||
К1 |
К2 |
К1 |
К2 |
К1 |
К2 |
К1 |
К2 |
||||||
15 |
14 |
02 |
01 |
07 |
09 |
10 |
11 |
05 |
06 |
04 |
12 |
03 |
13 |
1 0 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 0 1 |
Х 1 0 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 0 1 Х |
Х Х 1 0 К1=К2 К1=К2 К1=К2 К1=К2 К1=К2 0 1 Х Х |
Х Х Х 1 0 К1=К2 К1=К2 К1=К2 0 1 Х Х Х |
Х Х 1 Х Х 1 Х Х 1 Х Х 1 0 0 1 0 1 0 1 0 0 Х Х Х Х Х Х Х Х Х Х Х Х |
0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 1 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 |
Размеры микросхемы К574У1Б изображены на рисунке 11.
Рисунок 11 – Размеры микросхемы К574УД1Б
К574УД1Б – это быстродействующий операционный усилитель с высоким входным сопротивлением. Характеристика микросхемы К574УД1Б представлена в таблице 10.
Таблица 10 – Таблица характеристик микросхемы К574УД1Б
Размеры микросхемы К176ЛА7 изображены на рисунке 12.
Рисунок 12 – Размеры микросхемы К176ЛА7
Характеристика микросхемы К176ЛА7 представлена в таблице 11
Таблица 11 –Таблица характеристик микросхемы К176ЛА7
Назначение |
4 эл-та 2И-НЕ |
Т,С |
-10…..+70 |
Vdd min …Vddmax, B |
+5….+10 |
Т,С |
-10....+70 |
Vdd min...Vddmax, В |
+5...+10 |
Pd, мВт |
200 |
Напр. сиг |
А,B-Q |
Vil (Vnl), В при Vdd= 5В |
<0.3 |
Vil (Vnh), В при Vdd= 5В |
>8.2 |
Icc, мкА при Vdd= 5В |
<0.3 |
2.1.4 Размеры резистора СП5 - 2в.
Переменные резисторы характеризуются значением: полного сопротивления (между крайними выводами), установленного сопротивления, минимального значения. Номинальная мощность определяет наибольшую мощность, которую может рассеивать резистор в заданных условиях в течении гарантийного срока службы. Размеры резисторов СП5 – 2в изображены на р исунке 13.
Рисунок 13 – Размеры резисторов СП5 - 2в
2.1.5 Размеры светодиода АЛ307А.
Светодиод в данном устройстве необходим для световой индикацией. Размеры светодиода АЛ307А изображены на рисунке 14.
Рисунок 14 – Размер светодиода АЛ307А
2.1.6 Размеры транзисторов КТ117Г, КТ315Г.
Размеры транзистора КТ117Г изображены на рисунке 15.
Рисунок 15 – Размеры транзистора КТ117Г
Характеристика транзистора КТ117Г представлена в таблице 12
Таблица 12 – Таблица характеристик транзистора КТ117Г
Iэ max, mA |
Iэ и max, mA |
Uб1б2 max, B |
Uб2Э max, B |
Т, ̊С |
Tп max, ̊С |
T max, ̊С |
Uб1б2 , B |
Uб2Э max, B |
Iвкл , mкA |
Iвыкл , mкA |
50 |
1000 |
30 |
30 |
35 |
130 |
125 |
10 |
5 |
20 |
1 |
Размеры транзистора КТ315Г изображены на рисунке 16
Рисунок 16 – Размеры транзистор КТ315Г
Характеристика транзистора КТ315Г представлена в таблице 13
Таблица 13 – Таблица характеристик транзистора КТ315Г
I к max, mA |
Uкэr max, B |
Uб2Э max, B |
Т, ̊С |
Tп max, ̊С |
T max, ̊С |
Cк, пф |
Pк max мВт |
100 |
35 |
6 |
25 |
120 |
100 |
7 |
150 |
