4. Узагальнена структурна схема передавача та антени рлс.

Опромінювач

Склад і призначення елементів:

• підмодулятор – формує зондуючі сигнали малої потужності

• модулятор – підсилює зондуючі сигнали до потрібної потужності

• генератор високої частоти – переносить сигнали в область високих частот

• хвилевід – передає високочастотну енергію до опромінювача антени

• опромінювач – перетворює електричні коливання в електромагнітні та випромінює їх на дзеркало антени

• дзеркало антени – відображує електромагнітні хвилі в заданому напрямі

5. Узагальнена структурна схема приймача та індикаторного пристрою рлс.

Склад і призначення елементів:

- ПВЧ –підсилювач високої частоти – підсилює прийнять вч сигнали

- ЗМ + Г –змішувач за допомогою гетеродина переносить вч сигнали в область проміжної частоти

- ППЧ – підсилювач проміжної частоти – підсилює сигнали на проміжній частоті

- АД (ФД) – амплітудний (фазовий) детектор – виділяє з проміжної частоти корисний низькочастотний сигнал

- ВП – випрямляючий пристрій – перетворює нч сигнали в напругу постійного струму, яка подається на ЕПТ

- селектор рухомих цілей – відбраковує відбиті сигнали від місцевих предметів і накопичує інформацію про повітряні об’єкти та передає її на ЕПТ

- ЕПТ – електронно-променева трубка, на якій відображається інформація про повітряні об’єкти

6. Методи радіолокації та їх характеристика.

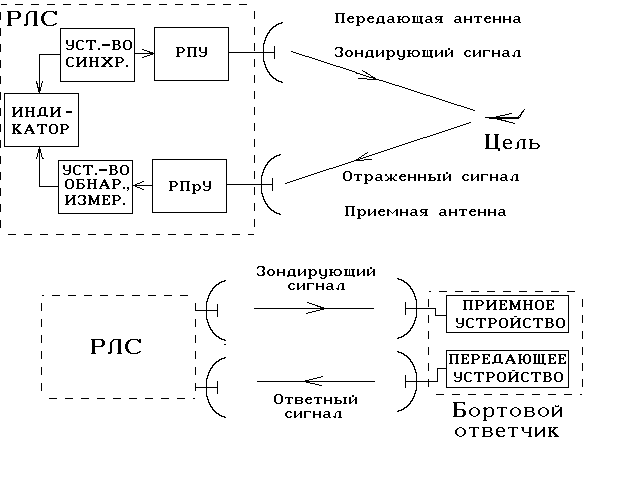

Розрізняють наступні види радіолокації: активну, активну з активною відповіддю, напівактивну, пасивну.

Активна радіолокація заснована на тому, що випромінювані РЛС коливання - зондуючий сигнал - відображаються від цілі і потрапляють в приймач РЛС у вигляді відображеного сигналу.

Активна радіолокація з активною відповіддю (САЗВ) характеризується тим, що у відповідь сигнал є не відображеним, а перевипроміненим за допомогою спеціального відповідача-ретранслятора.

Системи радіолокації, що рознесені, в яких передача зондуючого сигналу і прийом відображеного сигналу виробляється в різних пунктах, називають також системою активно-пасивної (напівактивної) радіолокації.

Пасивна радіолокація заснована на прийомі власного радіовипромінювання цілей.

7. Основні тактико-технічні вимоги, що пред’являються до рлс.

Основними тактико-технічними вимогами, до будь-якого радіолокаційного засобу, є:

• склад видаваної інформації

• параметри зони виявлення

• точність видаваної інформації

• розрізнювальна здатність

• дискретність (темп) видачі даних

• пропускна здатність, завадо захищеність

• характеристики надійності

• часові характеристики (час розгортання, згортання, включення, зміни режимів роботи)

• маневрені характеристики (кількість транспортних одиниць, характеристики транспортування) і інші.

Інформація яку видає РЛК (РЛС) БР, повинна мати наступний склад:

• просторові координати цілі{, r, H} або {x, y, H};

• можливо, курс і швидкість польоту цілей;

• характеристики загального й індивідуального впізнавання;

• характеристика цілі (одиночна, групова, постановник завад і ін.) і

• по можливості дані про тип (клас) ЗПН і склад групової цілі.
