5. Разработка схемы организации связи.

Размещение НРП-о.

Основным функциональным модулем сетей SDH является мультиплексор. Мультиплексоры SDH выполняют как функции собственно мультиплексора, так и функции устройств терминального доступа, позволяя подключать низкоскоростные каналы PDH иерархии непосредственно к своим входным портам, они являются универсальными и гибкими устройствами, позволяющие решать практически все перечисленные выше задачи, т.е. кроме задачи мультиплексирования выполнять задачи коммутации, концентрации и регенерации. Это оказывается возможным в силу модульной конструкции SDH мультиплексора - SMUX, при которой выполняемые функции определяются лишь возможностями системы управления и составом модулей, включённых в спецификацию мультиплексора. Принято, однако, выделять два основных типа SDH мультиплексора: терминальный мультиплексор и мультиплексор ввода/вывода.

Терминальный мультиплексор ТМ является мультиплексором и оконечным устройством SDH сети с каналами доступа, соответствующим трибам доступа PDH и SDH иерархии. Терминальный мультиплексор может либо вводить каналы, т.е. коммутировать их со входа трибного интерфейса на линейный выход, или выводить каналы, т.е. коммутировать с линейного входа на выход трибного интерфейса.

Мультиплексор ввода/вывода ADM может иметь на входе тот же набор трибов, что и терминальный мультиплексор. Он позволяет вводить/выводить соответствующие им каналы. Дополнительно к возможностям коммутации, обеспечиваемым ТМ, ADM позволяет осуществлять сквозную коммутацию выходных потоков в обоих направлениях, а также осуществлять замыкание канала приёма на канал передачи с обоих сторонах ( "восточный" и "западный") в случае выхода из строя одного из направлений. Наконец, он позволяет (в случае аварийного выхода из строя мультиплексора) пропускать основной оптический поток мимо него в обходном режиме. Всё это даёт возможность использовать ADM в топологиях типа кольца.

На схеме организации связи необходимо изобразить схему соединения сетевых узлов (СУ), указать расстояние между СУ, типами мультиплексоров, а также количеством ПЦП, которые выделяются в узлах. Также на этой схеме необходимо разместить регенераторы.

Для того, чтобы определить, необходим ли регенератор между двумя СУ, используем следующую формулу:

1

LMB - длина между СУ;

Lp - длина регенерационного участка

Ц – целое число, округление к большему.

Так как заданное расстояние между СУ колец меньше длины участка регенерации НРП не используем.

Приведем схему организации связи для ВОЛС с размещением регенераторов.

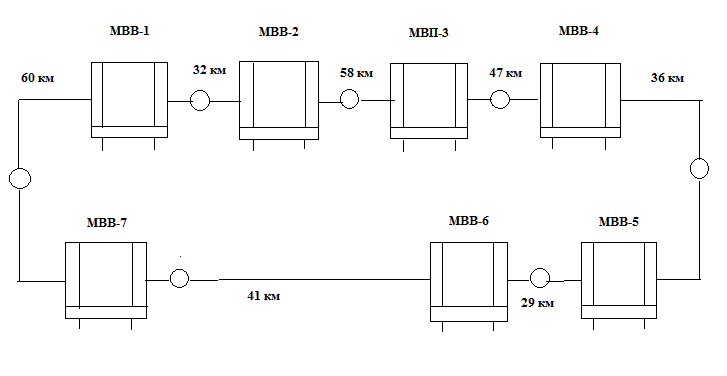

Рисунок – Схема организации проектируемой сети .

6. Разработка схемы синхронизации сети

Для передачи информации с высоким уровнем качеств в системах SDH необходимо обеспечить синхронизацию сетевых узлов.

Цель синхронизации - приобрести наилучший возможный источник синхронизации или генератор тактовых импульсов (таймер) для всех узлов заданного участка сети. При формировании сети синхронизации главным требованием есть наличие главных и резервных путей распространения сигнала синхронизации. И в том и в другом случаях должны выполняться топология иерархического дерева и отсутствие замкнутой цепи синхронизации. Другое требование - наличие альтернативных источников синхронизации.

Для сетей электросвязи определение «синхронизация» значит, что тактовая частота в сети определяется одним источником для того, чтобы обеспечить два условия информационного обмена между пользователями:

  • непрерывность - среднее значение скорости передачи и приема между конечными устройствами должно быть одинаковым;

  • целостность - информационные блоки в конечном устройстве приема должны появляться в той же последовательности с которой они отправлялись от конечного устройства передачи.

Синхронизацией сети называют непрерывный процесс поддержки общей для всех узлов синхронной сети тактовой частоты. Для этого используют каналы синхронизации, которые соединяют узлы что вместе и создают сеть синхронизации.

Системы синхронизации SDH строятся по иерархической схеме. Эта схема предусматривает построение ряда точек, где находится первичный эталонный генератор тактовых импульсов ПЭГ (PRC), или первичный таймер, сигналы которого потом распространяются по сети, образуя вторичные источники - вторичный или ведомый генератор тактовых импульсов ВЭГ (SRC). Первичный таймер является атомным источником тактовых синхроимпульсов с относительной нестабильностью не хуже 1*10"п, которая калибрируется по сигналу мирового скоординированного времени. Потом эти сигналы распространяются по наземным линиям связи для осуществления синхронизации.

Создание систем распределителей первичных эталонных источников не только позволяет увеличить надежность синхронизации сети SDH, но и устраняет возможные нарушения синхронизации при осуществлении защитного переключение в кольце.

При формировании сети синхронизации главным требованием является наличие главных и резервных путей распределения сигнала синхронизации. И в том и в другом случае должны приводится топология иерархического дерева и отсутствие замкнутого кольца синхронизации. Другое требование - наличие альтернативных источников синхронизации.

Таблица 4 - Возможные уровни качества источника

Символ

Уровень качеств

PRS или G.811

Первичный эталонный таймер PRS

Unknown

Уровень качеств не известен

TNC или G.812T

Таймер транзитного узла TNC

LNC или G.812L

Таймер локального узла LNC

SETS

Таймер собственного узла SDH, инициированный линейным STM-N сигналом

Don't use

Не используется для целей синхронизации

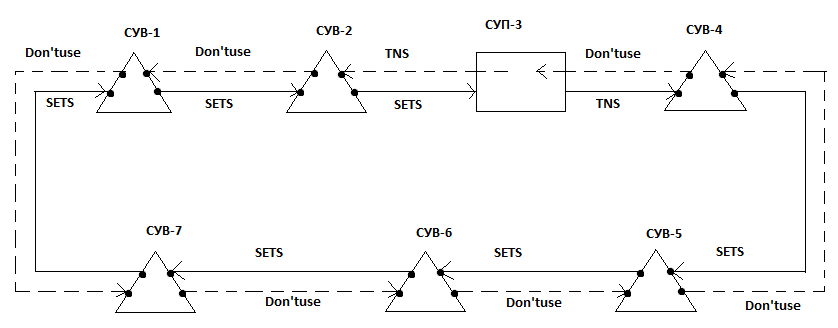

Рисунок - Распределение источников синхронизации в нормальном режиме.

Приведем таблицу распределения источников синхронизации.

Таблица 6.1 – Распределение источников синхронизации в нормальном режиме.

СУ

Статус СУ

Источник синхронизации

Основной путь

Резервный путь

СУВ-1

LNC

SETS от СУВ-7

Don’t use

СУВ-2

LNC

SETS от СУВ-1

Don’t use

СУП-3

PRC

Внешний от PRC

2 Мбит

-

СУВ-4

LNC

TNC от СУП-3

Don’t use

СУВ-5

LNC

SETS от СУВ-4

Don’t use

СУВ-6

LNC

SETS от СУВ-5

Don’t use

СУВ-7

LNC

SETS от СУВ-6

Don’t use

СУВ-1

-

-

Внешний от PRC

2 Мбит

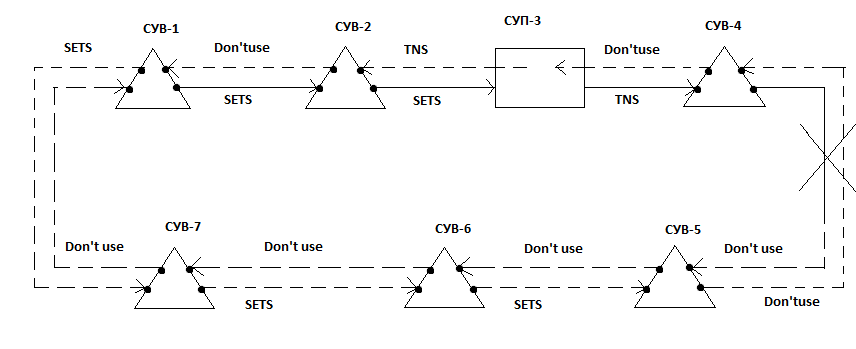

Рисунок - Распределение источников синхронизации в аварийном режиме.

Таблица 6.1 – Распределение источников синхронизации в аварийном режиме.

СУ

Статус СУ

Источник синхронизации

Основной путь

Резервный путь

СУВ-1

LNC

Внешний от PRC

2 Мбит

-

СУВ-2

LNC

SETS от СУВ-1

Сигнал отсутствует

СУП-3

PRC

SETS от СУВ-2

Сигнал отсутствует

СУВ-4

LNC

TNC от СУП-3

Сигнал отсутствует

СУВ-5

LNC

Сигнал отсутствует

SETS от СУВ-6

СУВ-6

LNC

Сигнал отсутствует

SETS от СУВ-7

СУВ-7

LNC

Сигнал отсутствует

SETS от СУВ-1

СУВ-1

-

-

Внешний от PRC

2 Мбит

Выводы

Сравнивая технологию SDH с технологией PDH, можно выделить следующие особенности технологии SDH: • предусматривает синхронную передачу и мультиплексирование. Элементы первичной сети SDH используют для синхронизации один задающий генератор, как следствие, вопросы построения систем синхронизации становятся особенно важными; • предусматривает прямое мультиплексирование и демультиплексирование потоков PDH, так что на любом уровне иерархии SDH можно выделять загруженный поток PDH без процедуры пошагового демультиплексирования. Процедура прямого мультиплексирования называется также процедурой ввода-вывода; • опирается на стандартные оптические и электрические интерфейсы, что обеспечивает лучшую совместимость оборудования различных фирм-производителей; • позволяет объединить системы PDH европейской и американской иерархии, обеспечивает полную совместимость с существующими системами PDH и, в то же время, дает возможность будущего развития систем передачи, поскольку обеспечивает каналы высокой пропускной способности для передачи ATM, MAN, HDTV и т.д.; • обеспечивает лучшее управление и самодиагностику первичной сети. Большое количество сигналов о неисправностях, передаваемых по сети SDH, дает возможность построения систем управления на основе платформы TMN.Технология SDH обеспечивает возможность управления сколь угодно разветвленной первичной сетью из одного центра.

Литература

1.Аппаратура сетей связи: справочник / под ред. М.И. Шляхтера; М: Связь 1980г.

2. Брескін В.О., Пашолок П.О., Чистяков Ю.І., Проектування фрагмента транспортної мережі SDH. – Одеса, ОНАЗ, 2001.

3. Корнейчук В. И., Макаров Т.В., Панфилов И.П. Оптичиские системы передачи. – Одесса 2001.
