5.1.4. Расчет надставки пуансона
Надставка корпуса пуансона – несменяемая часть унифицированного штампа (рисунок 5.6).

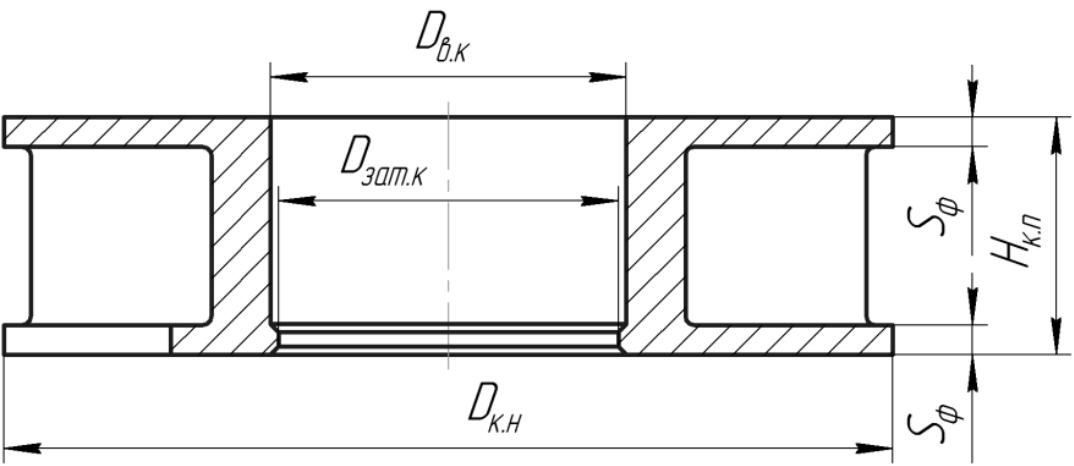

Рисунок 5.6 – Надставка пуансона
Как указывалось выше, надставка корпуса пуансона - несменяемая часть деталей унифицированных штампов .
Внутренний посадочный диаметр Dзат.к является определяющим для той или иной группы унифицированных штампов и рассчитывается исходя из размеров днища по таблице 6.3. Остальная цилиндрическая внутренняя часть надставки корпуса пуансона протачивается на диаметр DBK - несколько больший, чем Dзат и определяется по формуле
DВК=l,15·Dзат.к (5.13)
DBK=1,15·1600=1840 мм
где Dзат.к - внутренний посадочный диаметр.
6.1.5. Расчет монолитного прижимного кольца
HПK>0,7·D3√(Qmax/E·b·S) (5.14)
где D3 - диаметр заготовки, мм;
Qmax - максимальное усилие прижима;
b - ширина сечения кольца;
Е - модуль упругости кольца.
Ниже в таблице 5.4 приводятся данные для расчетов размеров прижима.
Таблица 5.4 - Размеры монолитного прижимного кольца, мм
Dзат.п |
Dзат.к |
Dк.н |
Dв.к |
Нк.п |
Sк.н |
Sф.в. |
1598 |
600 |
1500 |
610 |
400 |
100 |
60 |
5.2. Расчет прижима с переходным кольцом.
Прижимное кольцо изготавливается из двух частей: верхней несменяемой части (рисунок 5.7), крепящейся на наружной траверсе пресса двойного действия, и нижней части – переходного кольца (рисунок 5.8). Переходное кольцо крепится болтами впотай к складкодержателю и меняется в соответствии с размерами штампуемого днища
Рисунок 5.7 – Верхняя часть прижимного кольца
Рисунок 5.8 –Нижняя часть прижимного кольца
Основные размеры складкодержателя определяются по следующим формулам:
внутренний диаметр переходного кольца
Dп.к.в = Dпв + 10; (5.15)
Dп.к.в=1210+10=1220 мм;
наружный диаметр переходного кольца
Dп.к.н =Dм.н – 20. (5.16)
Dп.к.н=2298-20=2278 мм;
наружный диаметр складкодержателя
Dс.н = Dп.к.н; (5.17)
Диаметр заточки, т.е. сопряжения складкодержателя с переходным кольцом, определяется из условия минимального числа смен складкодержателя и максимальной унификации. Остальные размеры размеры складкодержателя и переходного кольца определяются по таблице 5.5.
Таблица 5.5 – Размеры складкодержателя и переходного кольца, мм
Hс |
Dс.н |
Dс.в |
Н |
Dп.к.н |
Dп.к.в |
400 |
2298 |
1513 |
50 |
2298 |
1111,1212, 1313, 1413 |
