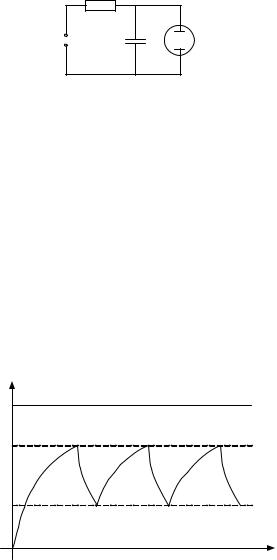

Рассмотрим работу генератора релаксационных колебаний. Его принципиальная схема приведена на рис. 3.

R

Рис. 3

Генератор состоит из источника постоянного напряжения U0, конденсатора С, резистора R и газонаполненной лампы ГЛ. Если включить источник, то в цепи потечет ток.

Сопротивление незажженной лампы очень большое, поэтому ток через нее не течет, а только заряжает конденсатор. Напряжение на конденсаторе растет, соответственно растет напряжение и на электродах лампы, включенной параллельно конденсатору. Когда напряжение достигнет значения Uз, лампа зажжется, ее сопротивление скачком уменьшится, и через нее потечет электрический ток. Так как сопротивление R выбрано много большим, чем сопротивление горящей лампы, ток через лампу будет разряжать конденсатор. Это вызовет быстрое падение напряжения на обкладках конденсатора, когда оно достигнет значения Uг, лампа погаснет, процесс начнётся сначала. Возникают релаксационные колебания. Кривая изменения напряжения на конденсаторе в зависимости от времени приведена на рис. 4.
