1.3 Фиксированные и информационные размеры
Ассоциативные размеры могут быть двух типов: фиксированные и информационные. Тип — это свойство размера, которое определяет «направление связи» между размером и геометрическим объектом, с которым он ассоциативен.
Фиксированный размер — размер, который управляет геометрическим объектом.
Значение фиксированного размера может быть изменено пользователем путем ввода числа или выражения (в последнем случае размеру должна быть поставлена в соответствие переменная). После этого геометрический объект, к которому проставлен размер, перестраивается так, чтобы удовлетворять новому значению размера. Если размер зафиксирован, то он имеет ограничение фиксированный размер. Признаком фиксации размера является прямоугольная рамка вокруг его значения.
Объект, к которому проставлен фиксированный размер, можно редактировать только так, чтобы значение размера оставалось постоянным. Например, если к отрезку проставлен размер, фиксирующий его длину, то отрезок можно будет только перемещать и поворачивать, но нельзя будет изменять его длину.
Информационный размер — размер, которым управляет геометрический объект.
Ввод значения или выражения для информационного размера невозможен. Геометрический объект, к которому проставлен информационный размер, можно редактировать произвольным образом. После перестроения геометрического объекта происходит перестроение размера и пересчет его значения [1].
2 Построение чертежа базовой конструкции прямой юбки
Для конструирования прямой юбки используют следующие измерения фигуры: полуобхват талии Ст, полуобхват бёдер Сб, расстояние от линии талии до предполагаемой длины юбки спереди Дсп, сбоку Дсб, сзади Дсз.
Последнее измерение, используемой при работе с конкретной фигурой, стандартами не предусмотрено, для типовых фигур оно определяется приближённо.
Последовательность построения чертежа прямой юбки с информацией о порядке выполнения операций конструирования и необходимых расчётах представлена на рисунке 1.
Рисунок 1 – Расчёт и построение базисной сетки прямой юбки
Прямая юбка на фигуру типового телосложения может быть выполнена с одним швом посередине (сзади или спереди). Минимальное количество вытачек (для конструкции) – задняя, боковая и передняя.
Суммарный раствор вытачек определяют как разность размеров юбки по линиям талии и бёдер и распределяют между задней, боковой и передней вытачками в соответствии с особенностями телосложения (Рис. 2).
Рисунок 2 – определение суммарного раствора вытачек

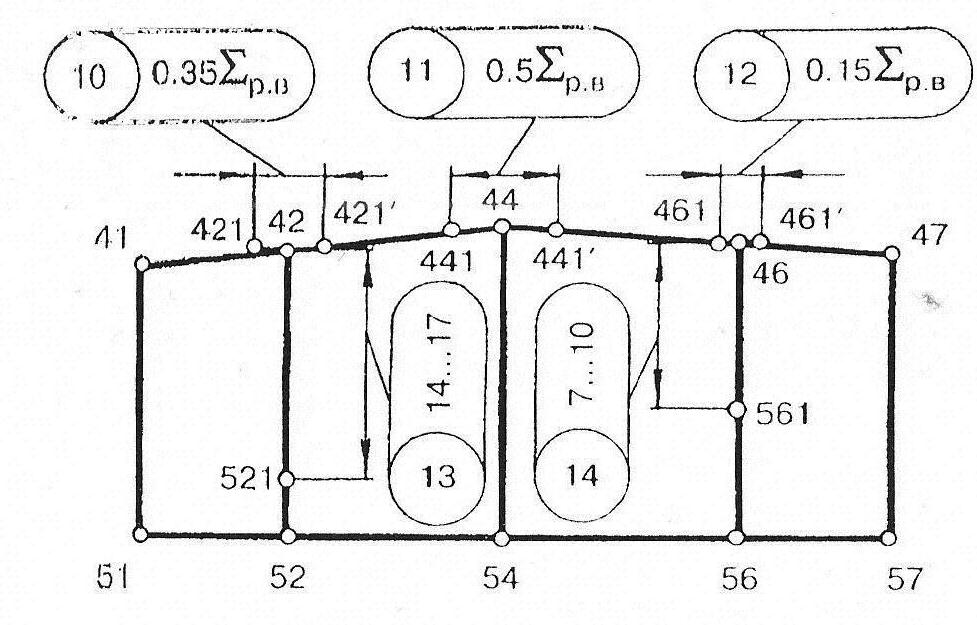

На рисунке 3 показан вариант распределения суммарного раствора вытачек для типовой фигуры (суммарный раствор меньше 13 см). Также приведены значения длин задней и передней вытачек.
Рисунок 3 – Определение параметров вытачек
Стороны передней и задней вытачек – прямые линии. Контур боковой вытачки оформляют в соответствии с абрисом фигуры (Рис. 4) [2].
Рисунок 4 – Оформление сторон вытачек
3 Построение прямой юбки в компас 3d v12
3.1 Построение параметрической модели базисной сетки
Базисная сетка прямой юбки была построена в параметрическом режиме, так как такое построение делает основу более функциональной и подходящей для изготовления юбок на фигуры с различными размерными признаками.
Этапы построения параметрической модели базисной сетки прямой юбки:
Включить параметрический режим и панель переменных (рис. 5);
Ввод размерных признаков, снимаемых с тела человека, в панели переменных. Размерные признаки были обозначены заглавными латинскими буквами;
Построение контура заднего полотнища юбки. Для построения необходимо построить прямоугольник из отрезков любой величины;
Построение контура переднего полотнища юбки. Строится, так же как и заднее полотнище. Боковой шов совпадает;
Построение линии бёдер. Строится параллельно линии талии;
Построение верхнего среза юбки. В первую очередь строятся отрезки, продолжающие линию бокового шва и линию середины переднего полотнища. Новая линия талии проходит через точку пересечения середины заднего полотнища и линии талии и через вспомогательные отрезки;
Построение вспомогательных вертикальных линий от линии бёдер до новой линии талии. Отрезки перпендикулярны линии бёдер;
Создание переменных и задание выражений для их вычисления в панели переменных. Переменные заданы строчными латинскими буквами.
На рисунке 5 представлена параметрическая модель.
Рисунок 5 – Параметрическая модель базисной сетки прямой юбки
