Умовні позначення електричних апаратів
|
Умовні позначення комутаційних пристроїв контакт комутаційного пристрою:

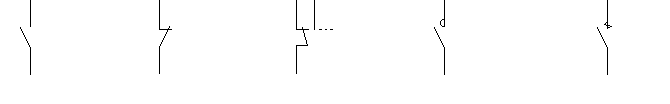

замикаючий розмикаючий перемикаючий сильнострумовий дугогасний |
|||
|
|
Контакти замикаючі із сповільненням, діючим при спрацюванні (а), поверненні (б), при спрацюванні і поверненні (в). |
|
|
|
|
Контакти розмикаючі із сповільненням, діючим при спрацюванні (а), поверненні (б), при спрацюванні і поверненні (в). |
|
|
|
|
Контакт з автоматичним поверненням при перевантаженнях |
|
|
Примітка: за необхідності може бути вказана величина, при зміні якої здійснюється повернення: а) максимального струму І >; б) мінімального струму І <; в) зворотнього струму І ; г) максимальної і мінімальної напруги U > , U <; д) максимальної температури T0 >. Наприклад:
|
Вимикач кнопковий із замикаючим контактом (а) і розмикаючим контактом (б) |
|
Котушка електромагнітного пристрою |
|
Обмотка напруги |
|
Котушка поляризованого електромагніта |
|
Запобіжник плавкий |
|
Запобіжник плавкий швидкодіючий |
|
Датчик Холла |
|
Підсилювач магнітний з двома послідовно з'єднаними робочими обмотками і двома зустрічно з'єднаними секціями обмотки управління |
або
Позначення
в електричних схемах
Перша буква коду |
Група видів елементів |
Приклади видів елементів |
Двобуквовий код |
F |
Розрядники, запобіжники, пристрої захисні |
Дискретний елемент захисту за струмом миттєвої дії Дискретний елемент струмового захисту інерційної дії Запобіжник плавкий Дискретний елемент захисту від перенапруг, розрядник |
FA
FP
FU FV |
K |
Реле, контактори, пускачі |
Реле струму Реле вказівне Реле електротеплове Контактор, магнітний пускач Реле часу Реле напруги |
KA KH KK KM KT KV |
Q |
Вимикачі і роз'єднувачі у силових колах (енергопостачання, живлення обладнання тощо) |
Вимикач автоматичний Короткозамикач Роз'єднувач |
QF QK QS |
R |
Резистори |
Терморезистор Потенціометр Шунт вимірювальний Варістор |
RK RP RS RU |
S |
Пристрої комутації в колах керування, сигналізації і вимірювальних Зауваження: позначення застосовують для апаратів, які не мають силових контактів |
Вимикач або перемикач Вимикач кнопковий Вимикач автоматичний Вимикачі, які спрацьовують від різних дій: від рівня від тиску від положення (шляховий) від частоти обертання від температури |
SA SB SF
SL SP SQ SR SK |
T |
Трансформатори, автотрансформатори |
Трансформатор струму Трансформатор напруги |
TA TV |
V |
Прилади електровакуумні і напівпровідникові |
Діод, стабілітрон Транзистор Тиристор |
VB VT VS |
X |
З'єднання контактні |
Струмознімач, ковзаючий контакт З'єднання розбірне |
XA XT |
Y |
Пристрої механічні з електромагнітним приводом |
Електромагніт Муфта з електромагнітним приводом |
YA YC |
