.docЭкспериментальные данные и обработка результатов
|
Исследование лампы тлеющего разряда |
|
|
|
|
|
|||
|
1 |
I,mA |
1.4 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
|
R=21кОм |
Uп,В |
160 |
160 |
160 |
160 |
160 |
160 |
162 |
|
|
S,см^2 |
5.5 |
7.5 |
9.5 |
11.5 |
12 |
12 |
12 |
|
|
J, mA/см^2 |
0.255 |
0.267 |
0.263 |
0.261 |
0.292 |
0.333 |
0.375 |
ВАХ лампы тлеющего разряда:
Зависимость плотности тока на катоде от тока лтр:
Исследование индикатора напряжения тлеющего разряда ИН-9
|
I,mA |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
4 |
5 |
6 |
7 |
|
Uп,В |
104.2 |
104.2 |
104.2 |
104.2 |
104.2 |
104.2 |
104.2 |
104.2 |
104.2 |
104.2 |
|
l,дел |
4 |
8 |
12 |
15 |
18 |
23 |
31 |
38 |
44 |
52 |
|
k, mA/дел |
0.125 |
0.125 |
0.125 |
0.133 |
0.139 |
0.130 |
0.129 |
0.132 |
0.136 |
0.135 |
|
Среднее значение градуировки этой светящейся хуйни 0.131 мА/дел |
||||||||||
ВАХ ИН-9 приведена ниже
Исследование стабилитрона
|
3 |
I,mA |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
|
R=3кОм |
Uп,В |
106.2 |
106.1 |
106.1 |
105.9 |
106 |
106.2 |
106.6 |

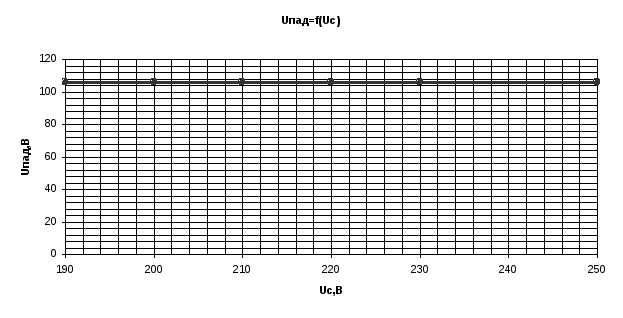

Рассчитав балластное сопротивление, получили 20кОм. Проверка стабилитрона:
|
Uc,В |
190 |
200 |
210 |
220 |
230 |
250 |
|
Uпад,В |
105.8 |
105.7 |
105.8 |
105.9 |
106 |
106.1 |
