Содержание работы

• Ознакомиться с различными типами резцов и их геометрическими параметрами, изучив при этом предложенные инструменты, плакаты, стенды.

• Выполнить эскиз режущей части одного из резцов. Эскиз выполнить в двух проекциях аналогично рис. 1.3 (вид в плане, сечение в главной секущей плоскости).

• Определить тип резца. Выполнить эскиз резца в двух проекциях(вертикальной и в плане) с указанием всех необходимых линейных размеров, а также углов в плане.

• Главный угол в плане φ измерить универсальным угломером (рис. 1.4): планку 1 угломера приложить к главной режущей кромке, а планку 2 – к боковой стороне резца 3. Показания на шкале угломера дают значения угла φ.

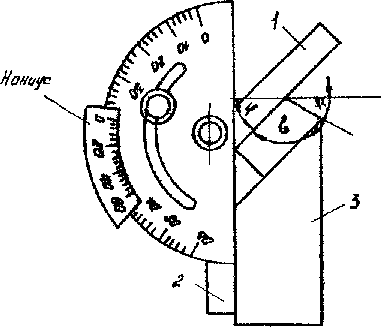

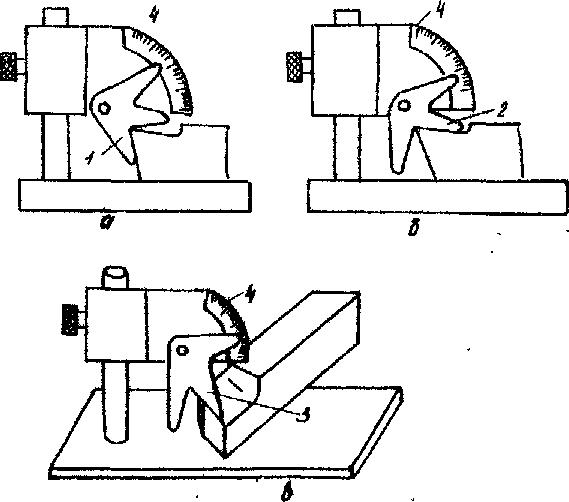

Рис. 1.4 - Измерение углов универсальным угломером	Рис. 1.5 - Измерение углов α (а), γ (б),и λ (в) настольным угломером

1. Передний угол γ, главный задний угол α и угол наклона главной режущей кромки лезвия γ измерить настольным угломером (рис.1.5).

Для измерения статического главного заднего угла α планку 1 совмещают с главной задней поверхностью лезвия. При измерении статического переднего угла γ планку 2 совмещают с передней поверхностью лезвия. При измерении угла λ планку 3 совмещают с главной режущей кромкой лезвия.

Показания на шкале угломера 4 соответствуют значениям углов γ , α , λ.

После измерения углов α и γ рассчитывают значения угла β:

Β= 90º – (α + γ)

Результаты измерений заносят в табл. 1.

Таблица 1 - Результаты измерений

	Измерительный прибор	Единицы измерения	Результат измерения
1 Задний угол α	Наст. угломер	градусы	7°
	Угломер с нониусом	градусы	8°10´
2 Передний угол γ	Наст. угломер	градусы	12°
	Угломер с нониусом	градусы	11°40´
3 Угол наклона главной рабочей кромки λ	Наст. угломер	градусы	8°
	Угломер с нониусом	градусы	8°54´

Содержание отчета

1. Название работы.

2. Цель работы.

3. Оборудование, инструменты, приборы.

4. Эскиз режущей части резца.

5. Эскиз резца.

Эскизы выполняются карандашом с указанием всех значений геометрических и конструктивных параметров резцов.

6. Таблица измерений величин углов резца.

7. Выводы.

Контрольные вопросы и задания

1. Дайте определение передней поверхности лезвия.

2. Дайте определение задней поверхности лезвия.

3. Дайте определения главной и вспомогательной режущих кромок лезвия.

4. Дайте определение рабочей плоскости, статических основной плоскости, плоскости резания и главной секущей плоскости.

4. Какие углы измеряются в главной секущей плоскости?

4. Какие углы измеряются в рабочей плоскости и плоскости резания?

5. Дайте определение каждого из углов резца.
