1990 1995 1999 Годы

Рисунок 4.2 – Столбиковая диаграмма

Мелкосерийное и единичное производство

Серийное производство

Массовое производство

Рисунок 4.3 - Круговая диаграмма

I₁

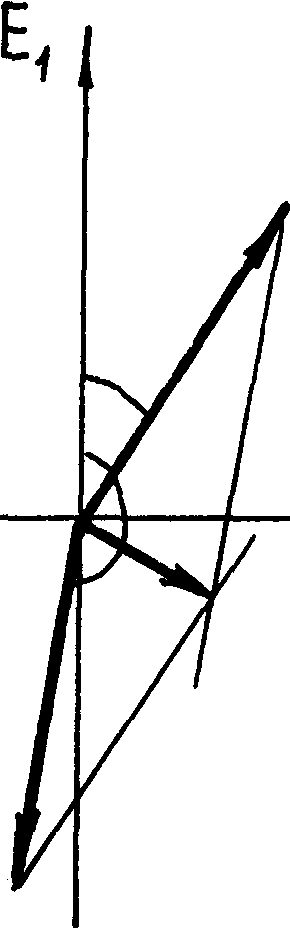

Е₁ – вектор индуктивности; I₁ – вектор напряжения .

Рисунок 4.4 – Векторная диаграмма

4.3.5.4.3 При построении графиков следует выдержать толщины линий: линии координатных осей от 0,5 до 1,0 мм; линии координат­ной сетки от 0,1 до 0,3 мм; линии функциональных зависимостей от 1,2 до 1,8 мм. Для номограмм или графиков, по которым опреде­ляется точное значение отсчета, допускается линии функциональных зависимостей вычерчивать не толще I мм с соответствующим уменьше­нием толщины остальных линий.

4.3.5.4.4 Для различения линий разных функциональных зави­симостей, приведенных на одном графике, следует линии нумеровать или вычерчивать их разными по конфигурации (рисунок 4.9).

4.3.5.4.5 Масштабы координатных осей следует выбирать с уче­том наглядности, требуемой точности и эффективности использова­ния поля графика. Начинать шкалу можно с любого значения (см. рисунок 4.5). Нулевая отметка для обеих шкал указывается один раз, остальные значения, даже если они совпадают у начала шкал, ука­зывают для каждой шкалы.

Все значения располагают ниже оси абсцисс и слева от оси ординат с возрастанием вверх и вправо (см. рисунок 4.5 и 4.8).

4.3.5.4.6 Переменные величины на графике могут быть обозна­чены:

- символом (буквенным обозначением) (см. рисунок 4.5 и 4.8);

- математическим выражением (см. рисунок 4.5);

- наименованием (см. рисунок 4.10);

- наименованием и символом (см. рисунок 4.8).

Указание их на графике зависит от того, совмещены они или нет с единицей измерения данной величины (таблица 4.1).

Т а б л и ц а 4.1 - Рекомендации по указанию на графике или диаграмме обозначения переменной величины

Обозначение переменной величины	Указание на графике
	При совмещении с единицей измерения	Отдельно от единицы измерения
1 Символ 2 Математичес-кое выражение	В конце шкалы после последнего числа дробью, в числителе которой обозначение величины, а в знаменателе обозначение единицы измерения (см. рисунок 4.5)	Символ вблизи середины шкалы с внешней стороны, а единица измерения перед последним значением шкалы (см. рисунок 4.8)
3 Наименование	Параллельно соответствующей оси, а единица измерения через запятую. Стрелкой указывают направление увеличения переменной величины (см. рисунок 4.10)

4.3.5.4.7 Единицы измерения и форма их записи должны соответствовать ГОСТ 8.417.

4.3.5.5 Фотографии рекомендуется выполнять на матовой фотобумаге формата А4 или меньшего размера, наклеенными на лист формата А4, с указанием необходимых пояснений на поле фотографии или на листе, на который фотография наклеена.

4.3.5.6 Записи регистрирующих приборов, распечатки ЭВМ допус­кается помещать в ДТУ сложенными не разделяя на части, если они превышают формата А4, а меньшего размера должны быть наклеены на листы формата А4.

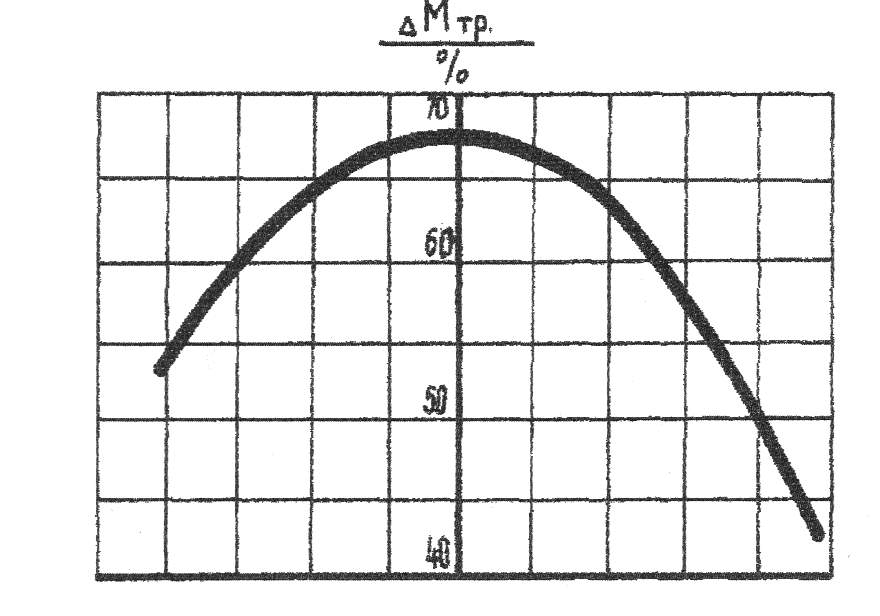

Рисунок 4.5 – График функциональной зависимости в прямоугольной системе координат

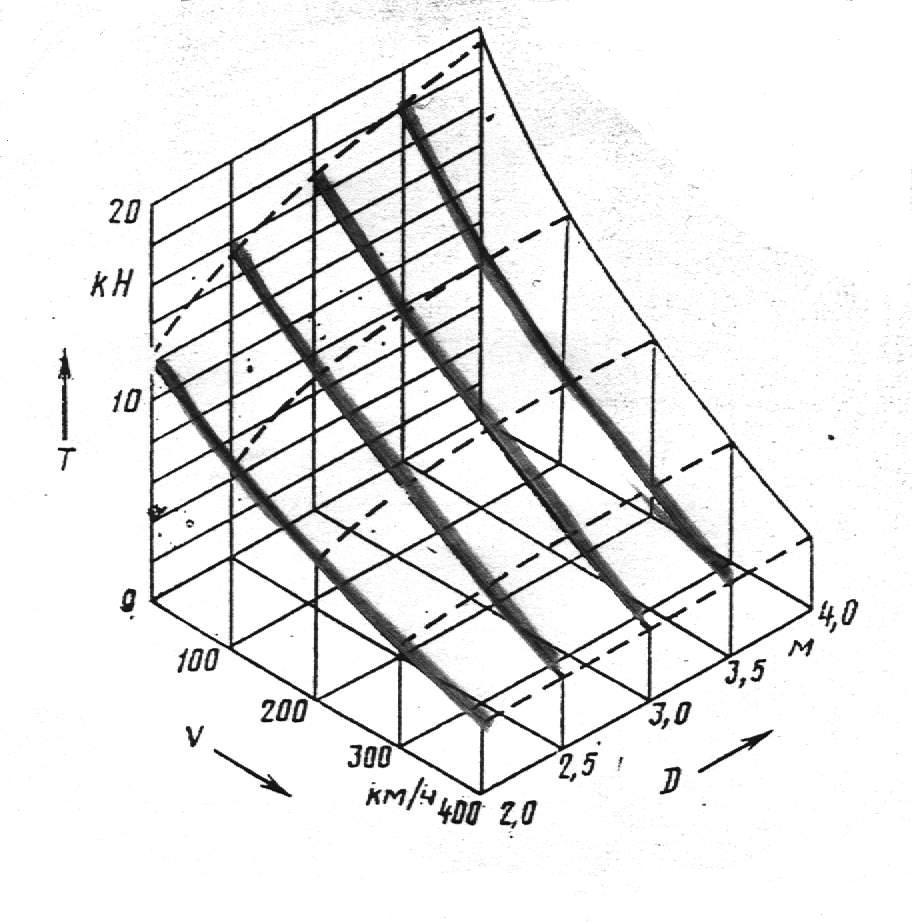

Рисунок 4.6 - График функциональной зависимости в трех координатной системе

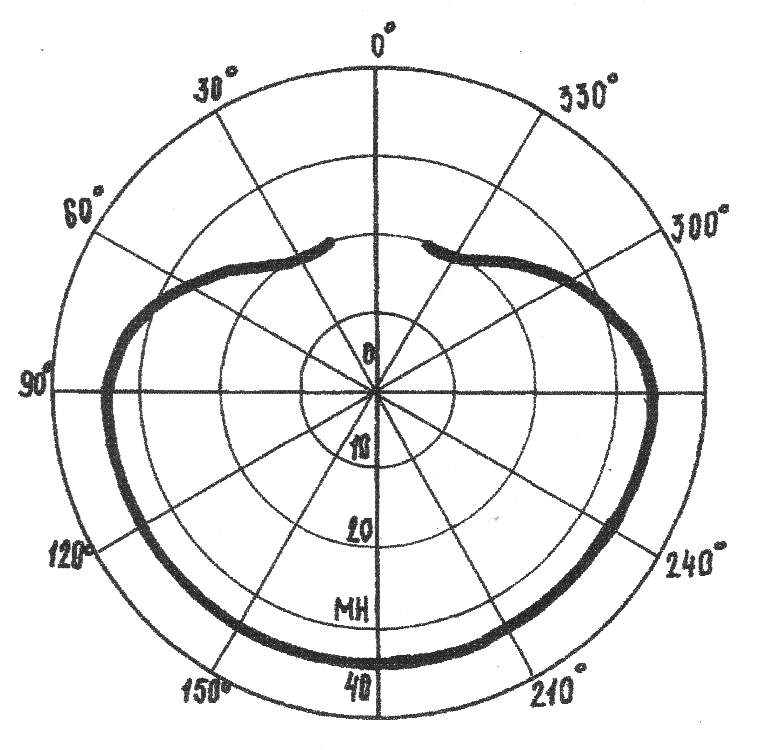

Рисунок 4.7 - График функциональной зависимости в полярной системе координат

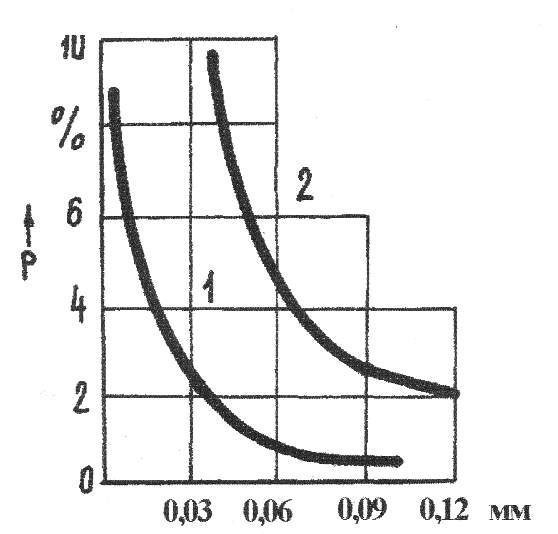

1-износ проходного резца; 2- износ чистового резца.

Рисунок 4.8 – График функциональной зависимости в прямоугольной системе координат

4

1

2

3

4

Рисунок 4.9 – Рекомендуемые конфигурации линий для изображения функциональных зависимостей

Время разработки проекта, недели.

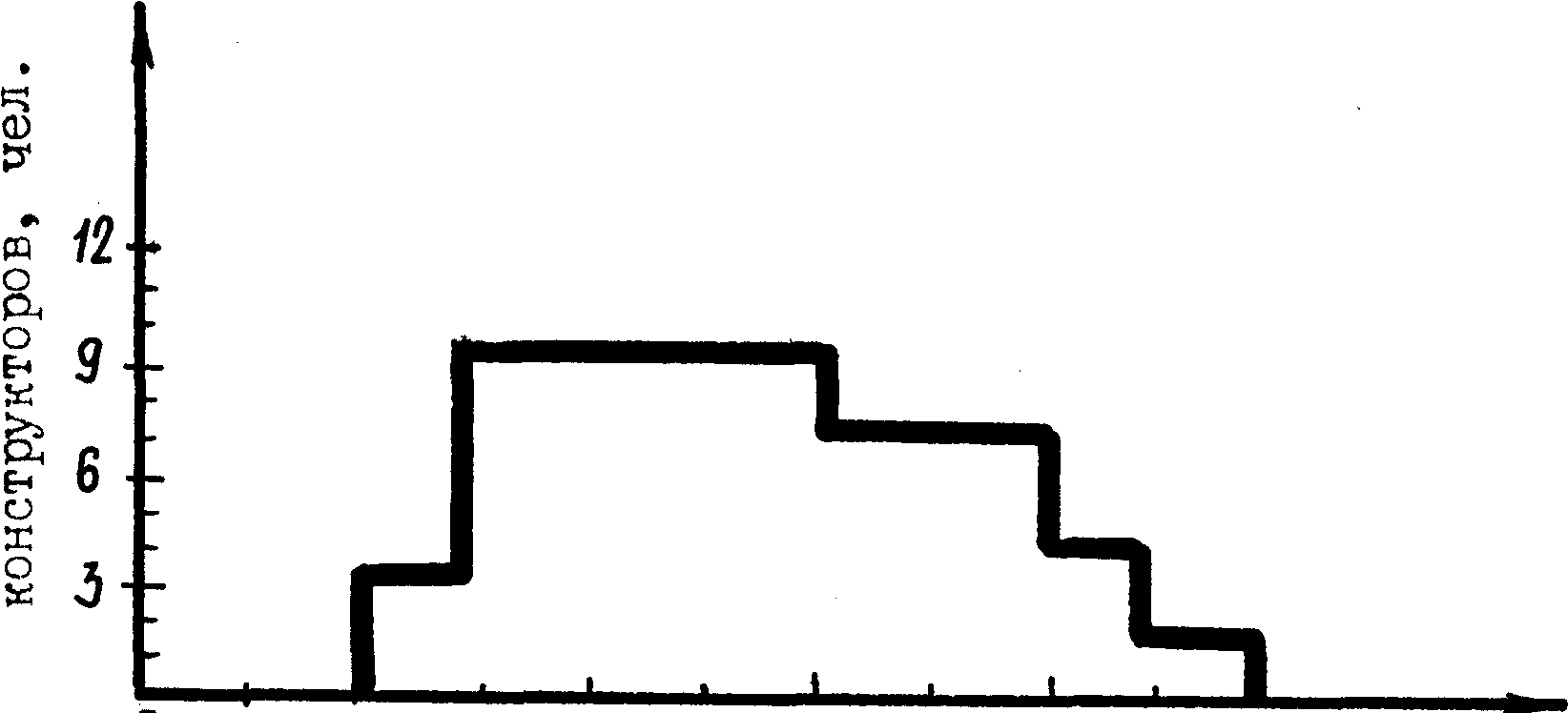

Рисунок 4.10 – Демонстрационный график

1 2 3 4 5 6 7 8 9 10
